Circuito HFA
En modo HFA (Atenuación de alta frecuencia), la respuesta de HF
del sistema está atenuada. HFA proporciona una respuesta de fre-
cuencia natural y balanceada cuando una unidad se sitúa cerca
de los oyentes en campo próximo o se utiliza en retraso (delay).
La Atenuación de alta frecuencia empieza gradualmente a 1 kHz,
disminuyendo aproximadamente 3 dB a 10 kHz. Esta atenuación
imita la disminución en la respuesta de frecuencia que se experi-
menta cuando se escucha un sistema desde una distancia en una
sala o auditorio típicamente reverberante.
Circuito CPL
El circuito CPL (de Coupling o Acoplamiento) compensa los
efectos de acoplamiento o suma positiva de graves entre las cajas
cuando se montan arreglos acoplados cercanos. CPL empieza
gradualmente a 1 kHz, con la atenuación máxima por debajo de
200 Hz. Para conseguir una respuesta de frecuencia equilibrada,
el circuito CPL se puede configurar hasta valores de atenuación en
dB entre 0 y –9.
Los valores CPL positivos crean un refuerzo de baja frecuencia
ajustable (de 0 a +5 dB) y pueden seleccionarse cuando el sis-
tema trabaje en modo de rango completo sin subwoofers.
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

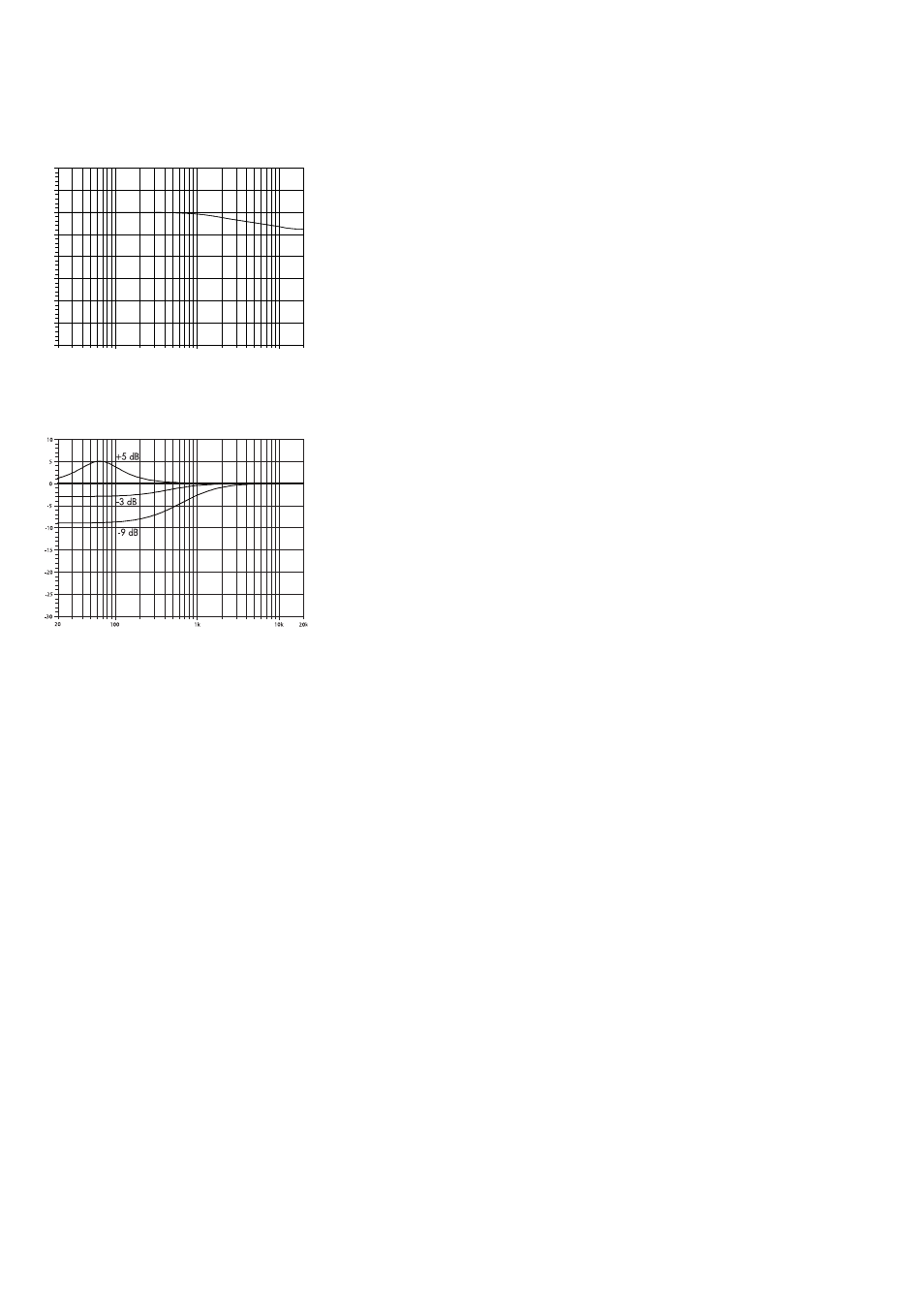

Fig. 6: Corrección de la respuesta de frecuencia del circuito HFA
Fig. 7: Corrección de la respuesta de frecuencia del circuito CPL
