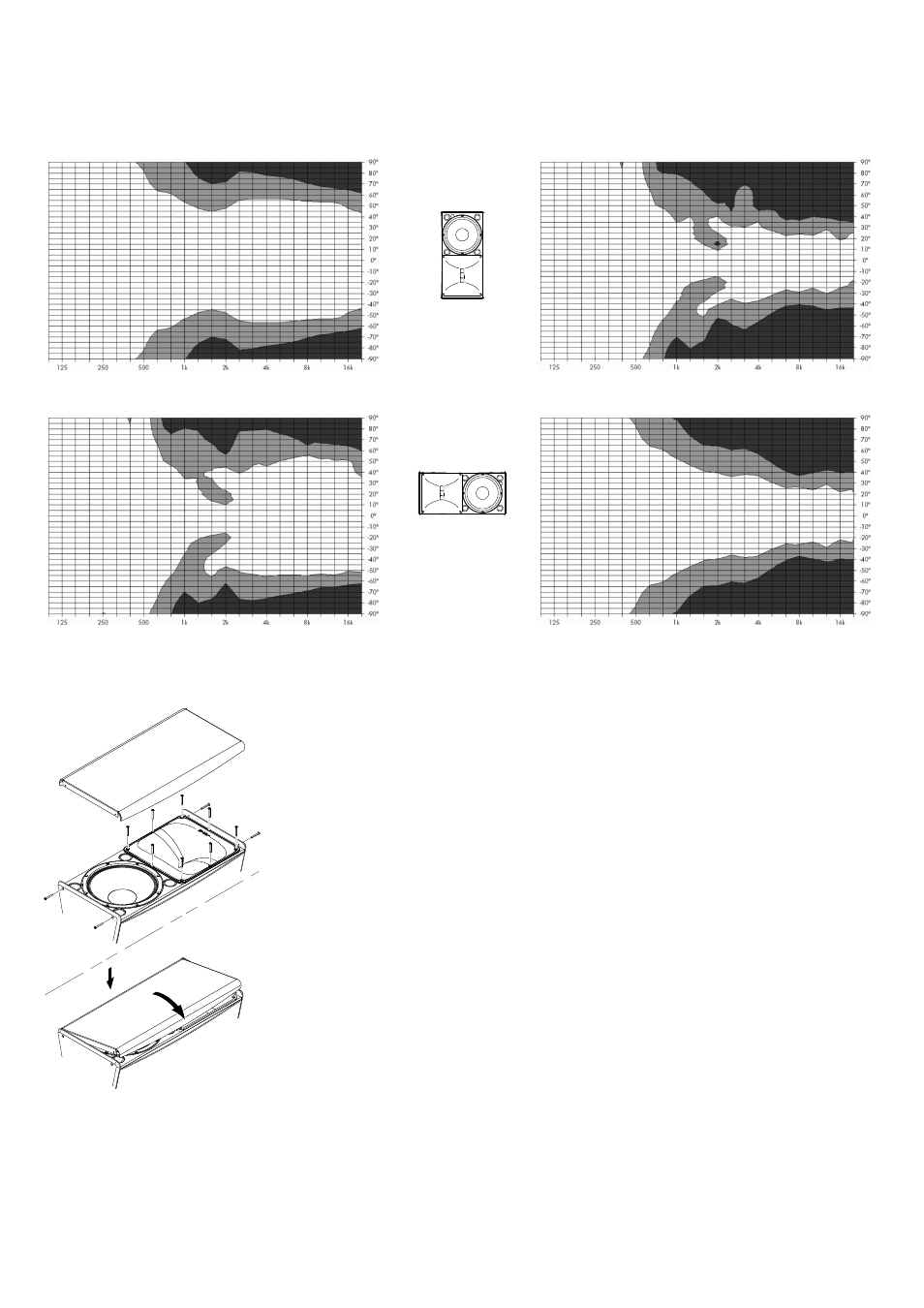

Fig. 12: Diagrama de isóbaras horizontal
10A-D
configuración vertical
Fig. 13: Diagrama de isóbaras vertical
Fig. 14: Diagrama de isóbaras horizontal
10A-D
configuración hori-
zontal con la bocina
girada
Fig. 15: Diagrama de isóbaras vertical
Alteración de la dispersión de la bocina de HF
La bocina de HF (altas frecuencias) se puede girar 90°.
Herramientas necesarias: Destornillador Philips, llave dina-
mométrica (T20).
1. Desatornille los 4 tornillos de los paneles superior e inferior
de la caja y extraiga la rejilla frontal.
2. Desatornille los tornillos que sostienen el anclaje de la trom-
peta y gírela.
3. Reajuste la trompeta de la manera siguiente:
– Compruebe que la junta de la trompeta está en su sitio.
– Reajuste la trompeta.
– Inserte todos los tornillos y apriete con cuidado en sentido
horario hasta que ajusten con precisión en los orificios de
embutido.
4. Vuelva a colocar la rejilla frontal de la manera siguiente:
– Compruebe que la espuma está colocada correctamente
en la parte posterior de la rejilla.
– Empezando por un lado, coloque la rejilla en el hueco del
panel lateral de la caja.
– Pase la rejilla al hueco del otro lado y asegúrese de que
encaja correctamente en todos los puntos.
– Inserte los 4 tornillos de par y apriételos hasta que ajusten
con precisión en los orificios de embutido.
Fig. 16: Alteración de la dispersión de la bocina de HF
