Conexión NL4 con cubierta protectora
Los dos puntos de anclaje del conector NL4 en el panel de conec-
tores de la caja se sitúan en un hueco para permitir el uso de la
cubierta protectora [1] junto con los conectores de cable NL4,
como se muestra en este gráfico.
Nota: Para esta opción, deben utilizarse los conectores tipo
NL4FC de Neutrik.
La cubierta protectora está equipada con dos aberturas prepunzo-
nadas para permitir la conexión en cadena del altavoz.
Para utilizar la conexión NL4 siga el mismo procedimiento que se
ha descrito más arriba en el apartado titulado Þ "Conexión de
cable fijo" en la página 6.
2.3. Funcionamiento
¡AVISO!
Los altavoces de d&b sólo deben funcionar con un amplificador
de d&b correctamente configurado porque, en caso contrario,
existe el riesgo de dañar los componentes del altavoz.
Funcionamiento con D6 o D12
Seleccione la configuración de controlador 10S/A para los alta-
voces 10A.
Seleccione la configuración de controlador 10S/A-D para los alta-
voces 10A-D.
En el amplificador D12 están disponibles en los modos "Dual
Channel" y "Mix TOP/SUB". Para combinar con subwoofers
activos alimentados por un solo cable de 4/5 hilos, debe seleccio-
narse el modo "Mix TOP/SUB".
Cada canal de los amplificadores D6 o D12 puede accionar
hasta un total de tres altavoces 10A o 10A-D.
2.3.1. Ajustes del controlador
Para el ajuste acústico, se pueden seleccionar las funciones CUT,
HFA y CPL.
Circuito CUT
Si se establece en CUT, se reduce el nivel de presión de baja fre-
cuencia de las cajas. Las cajas ya estarán configuradas para utili-
zarlas con los subwoofers activos de d&b.

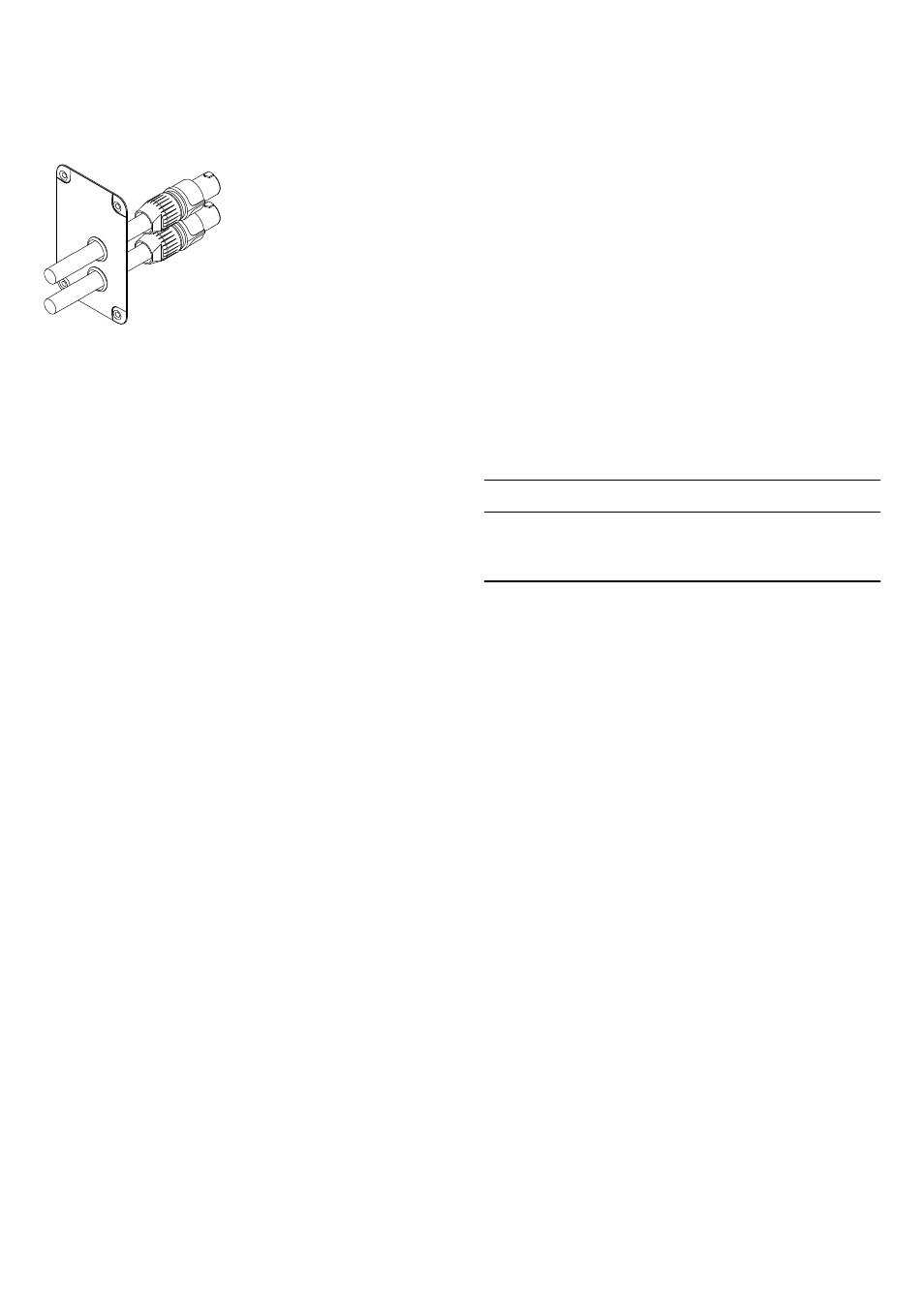

Fig. 5: Conexión del cable NL4 con cubierta protectora [1]
