------ Filtros LCL: Manual de Instrucciones ----- Pagina 8

8

4.7 ESQUEMAS

LADO

RED

U1

V1

W1

Debe colocarse un

interruptor general

aguas arriba

CT

Opcional

Sólo en caso de pedir la

opción de protección

de sobrecompensación

U2

V2

W2

L1

L2

L3

N

N

CMM

96-MD

S1

S2

A1

A2

LADO

CARGA

S1

S2

15

18

A1

A2

L1

L2

L3

C

F1

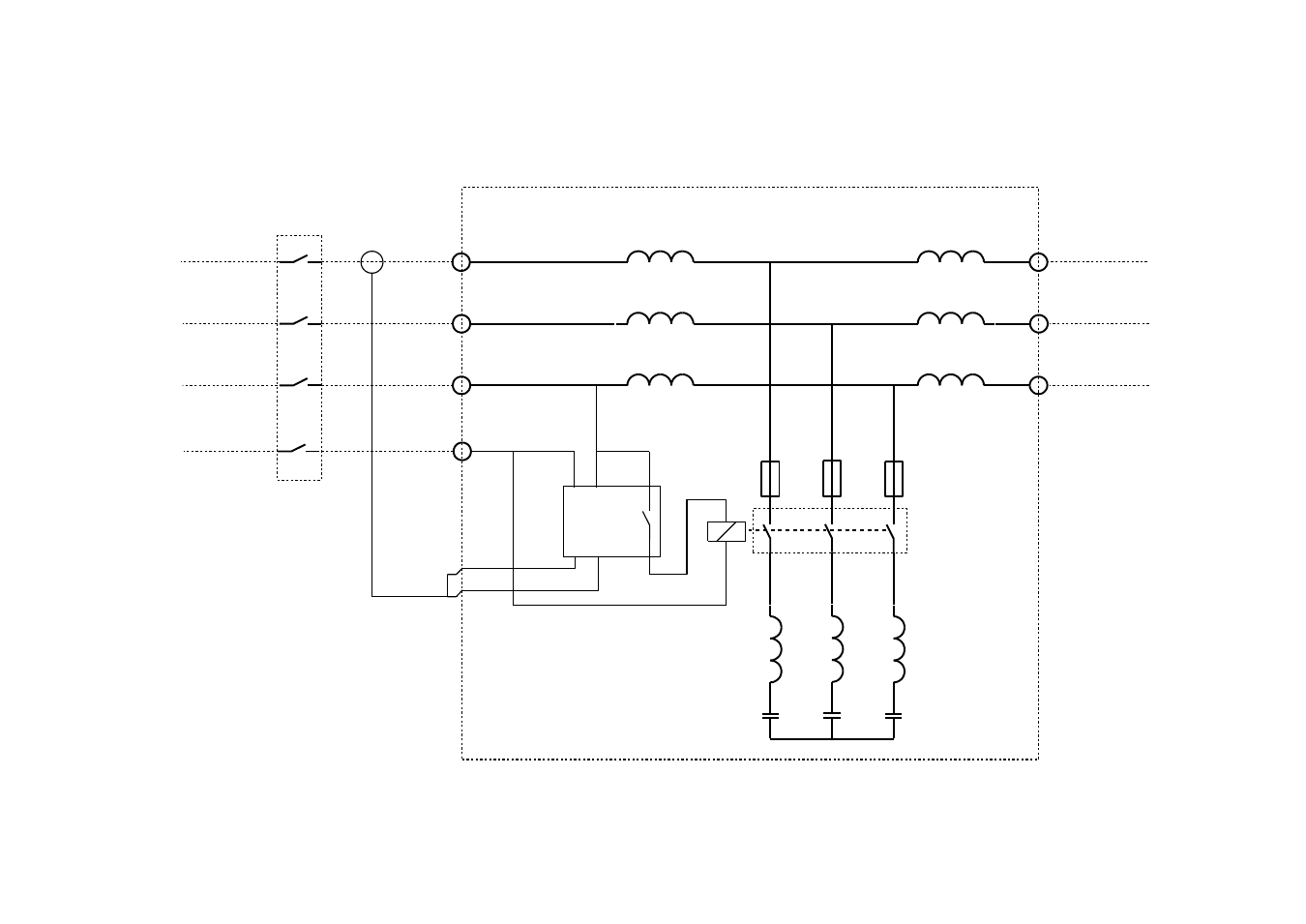

Fig. 3.- Diagrama esquemático
