------ Filtros LCL: Manual de Instrucciones ----- Pagina 4

4


AVISO!!!: Por el sistema de funcionamiento de los filtros LCL, es muy probable encontrar niveles de
distorsión armónica en tensión de valor considerable a la entrada del variador (aguas debajo de la
reactancia de salida del filtro (L2). Esta distorsión en tensión no debería provocar ningún
malfuncionamiento del variador a filtrar, pero si es altamente recomendable, que en caso de que
dicho variador tome tensión de alimentación auxiliar del sistema de control a la entrada del variador,
ésta se tome a la entrada del filtro LCL, es decir, aguas arriba de la reactancia de entrada del filtro
(L1).

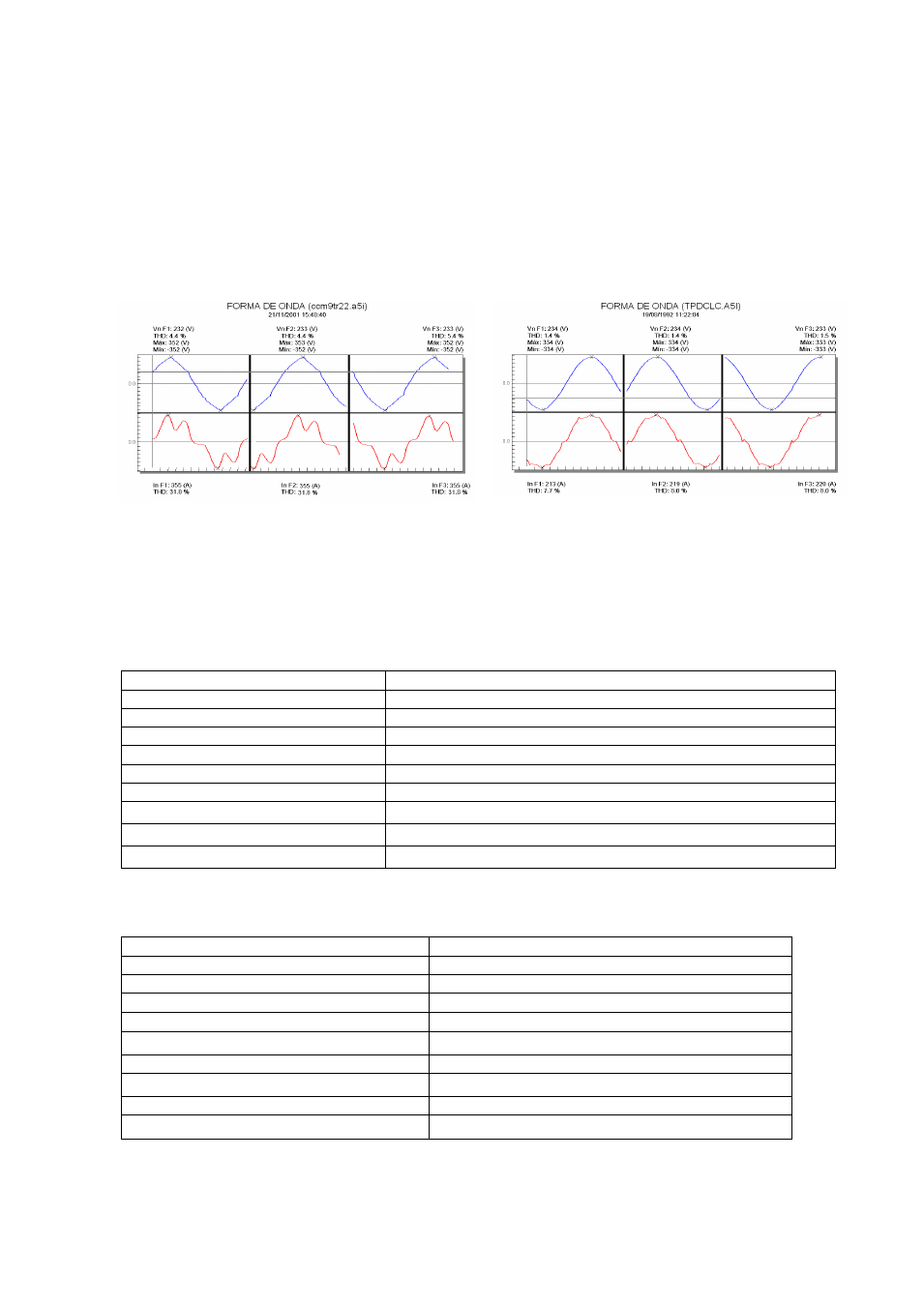

Fig. 2.a. Corriente de red sin el filtro LCL

Fig. 2.b. Corriente de red con el filtro LCL

4

CARACTERÍSTICAS TÉCNICAS

4.1 Características generales.

Tensiones estándar (fase - fase)

400 V (Otras tensiones bajo demanda)

Frecuencia

50Hz para tipos LCL-35-xx / 60 Hz para tipos LCL-36-xx

Corriente nominal de carga.

Ver tabla de tipos

Corriente nominal de filtrado.

Ver tabla de tipos

Protección del filtro paralelo

Fusibles NH o NZ dependiendo del tamaño

THD de corriente residual

Aprox . 8%

Caída de tensión a I nominal

< 2%

Normas

EN 60439, EN 60831 ; EN-50081-1, EN-50081-2 , clase A

Temperatura ambiente

Ambiente 40ºC

Humedad relativa

80%

4.2 Reactancias

Núcleo / Bobinado

Chapa de grano orientado / Banda de aluminio

Tensión de aislamiento

2kV

Tolerancia en valor L

<3%

Saturación

L=5%

1,6 nominal

Temperatura ambiente máxima

60ºC

Temperatura interna a Inominal

<110ºC

Termostato de protección

90 ºC

Sobrecarga máxima

(n.In)2

25%

Permanente

20%

Transitoria (1 min)

2 In
