------ Filtros LCL: Manual de Instrucciones ----- Pagina 3
3
1 COMPROBACIONES A LA RECEPCIÓN.
Antes de instalar el equipo hacer las siguientes comprobaciones:
1) El equipo no ha sufrido desperfectos durante el transporte.
2) El tipo suministrado se adapta a sus necesidades y concuerda con el solicitado por Vd.
3) La tensión de empleo del equipo suministrado corresponde a sus necesidades.
4) Junto con el equipo se han suministrado los manuales
Si observa alguna anomalía contacte con el servicio comercial de CIRCUTOR S.A.
2 INTRODUCCIÓN.
Los filtros LCL han sido especialmente diseñados para reducir los armónicos de corriente absorbidos
por convertidores de potencia con rectificador de entrada (Convertidores de frecuencia para motores,
UPS, etc.) Esencialmente están formados por una combinación serie-paralelo de reactancias y
condensadores, adaptados para reducir el THD(I) de dichos rectificadores. Se trata de un paso más
con respecto a la simple reactancia de filtrado y permiten reducir el THD(I) a valores próximos al 8%,
tal como se exige en las normas IEC-61000-3.4 y IEEE-519.
3 PRINCIPIO DE FUNCIONAMIENTO.

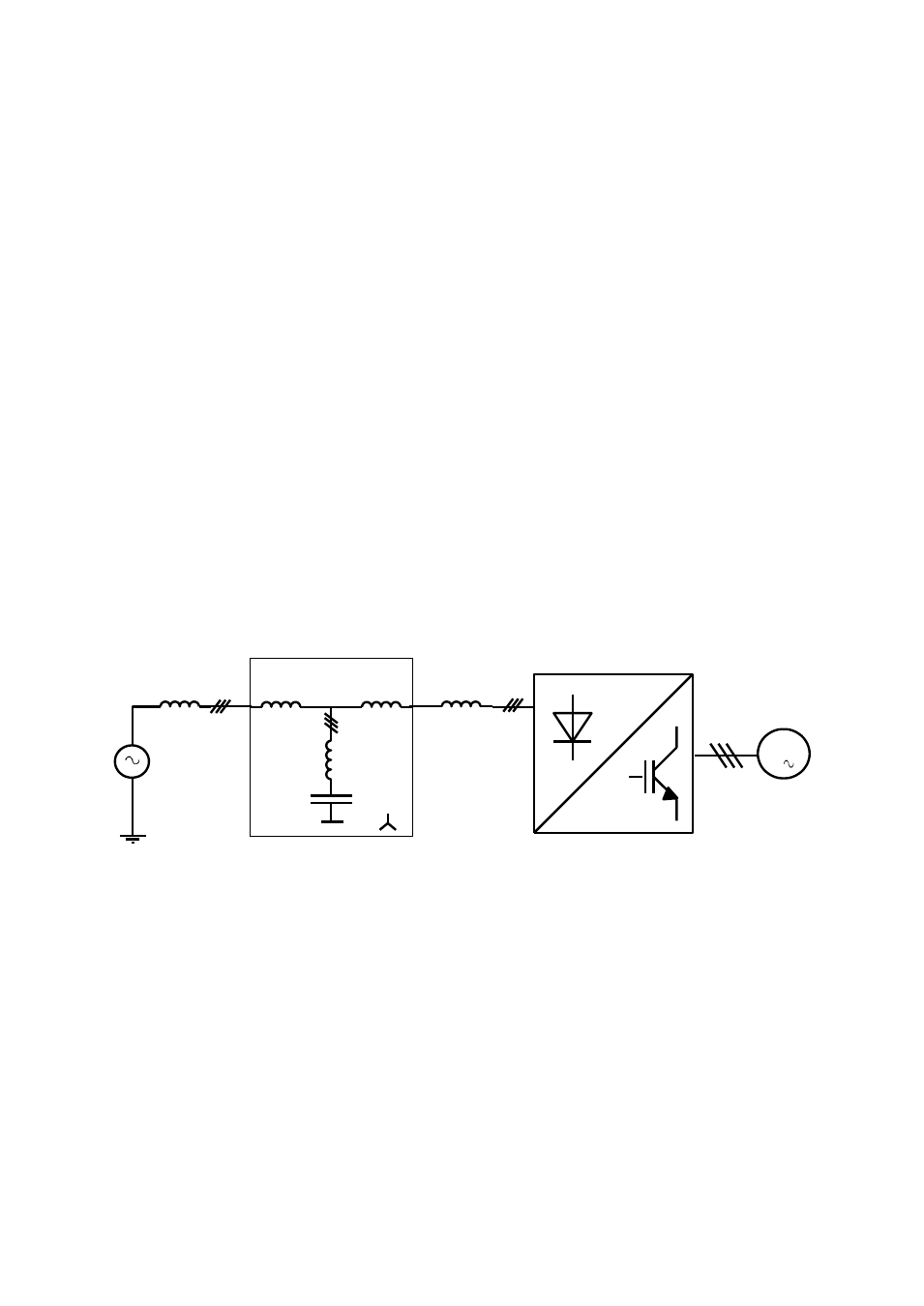

La estructura básica de los filtros LCL es la mostrada en la fig.1. El filtro está formado por L1, L2 y
L3-C. En algunos casos el convertidor va equipado ya con una reactancia L4. En tal caso la
reactancia L2 puede ser innecesaria.
M
3
FILTRO LCL
REACTANCIA
DE LA RED
CONVERTIDOR
L1 L2
L3
C
L4
Fig. 1.- Estructura de los filtros LCL.
3.1 ¿Cómo seleccionar un filtro LCL?
Los filtros LCL deben seleccionarse de acuerdo a la corriente absorbida por el convertidor a filtrar. En
caso de convertidores de muy baja potencia, puede usarse un único filtro LCL para filtrar varios
convertidores, siempre y cuando todos ellos arranquen y paren a la vez. El sistema no sería efectivo
si se aplica a conjuntos de convertidores que puedan arrancar y parar por separado. En tal caso debe
colocarse un LCL para cada convertidor.
NOTA: Los filtros LCL pueden producir sobre-compensación del cos

en caso de que el convertidor
trabaje con una potencia muy por debajo de la nominal del filtro. Como opción, puede añadirse un
circuito de protección para evitar la sobre-compensación, consistente en un medidor CMM-96-MD y
un contactor que desconecte la rama en paralelo del LCL cuando el consumo desciende por debajo
de un cierto límite.
