Desde el punto de vista eléctrico el equipo consta de los siguientes bloques:
4.6.1 Regulador rápido
Las baterías estáticas están equipadas con reguladores de tipo rápido, computer Max f,
computer Smart f o computer Plus TF. Las salidas de estos reguladores son de tipo estático,
esto es, en lugar de salida por contacto de relé tienen un conmutador basado en semiconductor,
lo cual les permite hacer maniobras muy seguidas, prácticamente cada ciclo de red. Este tipo de
salidas están preparadas para atacar las entradas COM y ACT de las placas CPCxx
Los reguladores rápidos permiten una regulación con un retardo mínimo, generalmente entre 20 y
100 ms. (ver manual del regulador específico empleado)
4.6.2 Placa CPC: Control de conexión a paso por cero
Las baterías estáticas van equipadas con placas CPCxx (xx significa que hay distintos tipos
según la tensión de red, tensión de mando y tipo de control).
La función de las placas CPC es controlar la conexión al paso por cero de los tiristores, evitando
transitorios de corriente de conexión. El esquema tipo de conexión de un paso puede verse en la
Fig. 4-3 y con más detalle en el esquema del apartado 10.
Las placas CPC se alimentan de la tensión auxiliar, U
aux
. Las CPC estándar están preparadas
para redes de U
max
= 440 V y su circuito de alimentación es bitensión 230 V/400 V. No obstante
hay placas CPC3i están preparadas para operar en redes de hasta 690V. Nótese que incluso en
estas últimas la tensión auxiliar de mando, U
aux
ha de ser 400 ó 230 V . Las CPC3i permiten
mando en trifásico o fase-fase a través de un bus RS-485. No obstante, el mando estándar es
mediante un contacto estático (basado en semiconductor), libre de tensión, que abre o cierra
circuito entre los terminales COM y ACT de la placa.

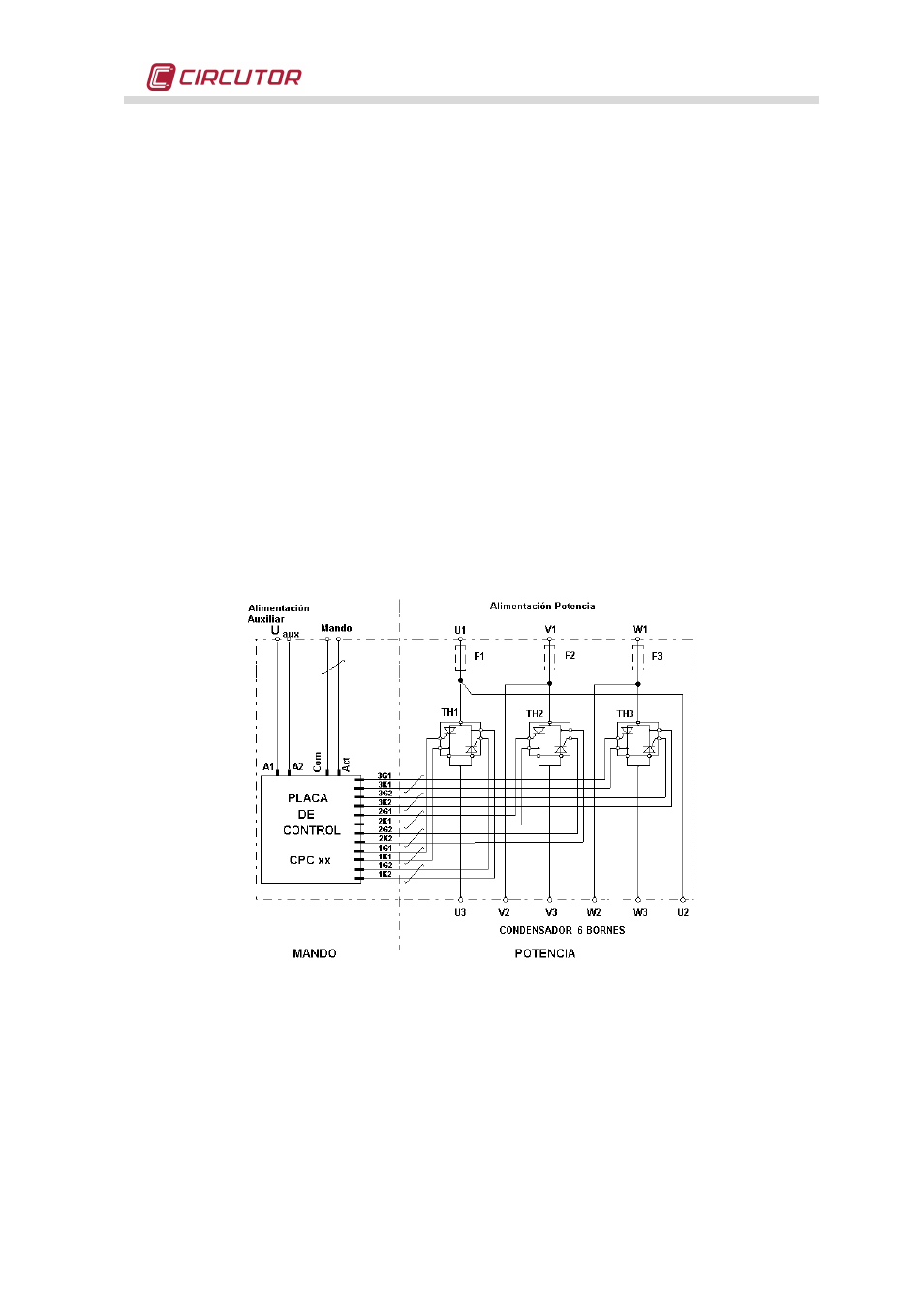

Fig. 4-3 .- Esquema básico de conexión de la CPCxx al bloque de potencia
4.6.3 Bloque de potencia:
El bloque de potencia de un equipo EMK consta de 3 a 12 grupos de tiristores + condensador
según los tipos. Cada grupo se compone de un condensador de 6 bornes (tres monofásicos), tres
(*) módulos de tiristores adosados al radiador correspondiente y los elementos de refrigeración y
protección adecuados a la potencia del módulo (1 radiador, 1 fusible y 1 inductancia limitadora de
di/dt por fase).
(*) En algunos modelos los tres módulos de tiristores están integrados en un mismo encapsulado
