serie EMK
Manual de instrucción M98118701-01-12A 7
4.2 Características Eléctricas
- Tensión de empleo y frecuencia nominal: U
n
/ f , marcadas en la etiqueta
- Tensión de diseño: U
n
+ 10% (440 V para equipos de 400 V)
- Potencia nominal y reparto de pasos: Q
n
y composición, (ver etiqueta)
- Pérdidas totales: Típico 1 W/kvar
- Tensión residual de descarga: 75 V a los 3 minutos
- Capacidad de sobrecarga: 1,3 I
n
en todos los elementos
- Tensión auxiliar: U
aux
, marcada en la etiqueta.
NOTA: En caso estándar, alimentar de tensión exterior con cable 1,5 mm 2 .
Caso de que marque “Interna” , no hay que alimentar este circuito
- Transformador de Corriente: Secundario 5 A , (Transformador I
n
/5 A)
NOTA: Secció de cable mínima 2,5 mm 2 .
- Conformidad a Normas UNE EN 61921 y EN-61642
- Protecciones:
Fusibles Tipo NH, curva gL, calibre mínimo 1,5 I
n
)
- Características de los condensadores:
Tolerancia de la capacidad: ± 10%
Nivel de aislamiento a masa: 3 kV /50Hz
Ensayo de impulso: 15 kV , onda tipo rayo 1,2/50 µs
Protecciones: Fusibles internos y sistema de sobre-presión
Conformidad a Normas UNE EN 60831
4.3 Características Ambientales
- Temperatura máx. de condensadores Categoría C según EN 60831-1
Máxima durante 1h 50ºC
Media de 24h 40ºC
Media anual 30ºC
- Ventilación armario Para T
amb
exterior > 30ºC, debe preverse
ventilación forzada en el armario
- Humedad relativa máx: 80%
- Altitud: 1000 m (Para altitud mayor prever siempre
ventilación forzada)
4.4 Características mecánicas
- Grado de protección: Marcado en etiqueta
- Pintura Tipo epoxi con secado al horno
- Colores estándar RAL 7035 Gris ; RAL 3005 Granate

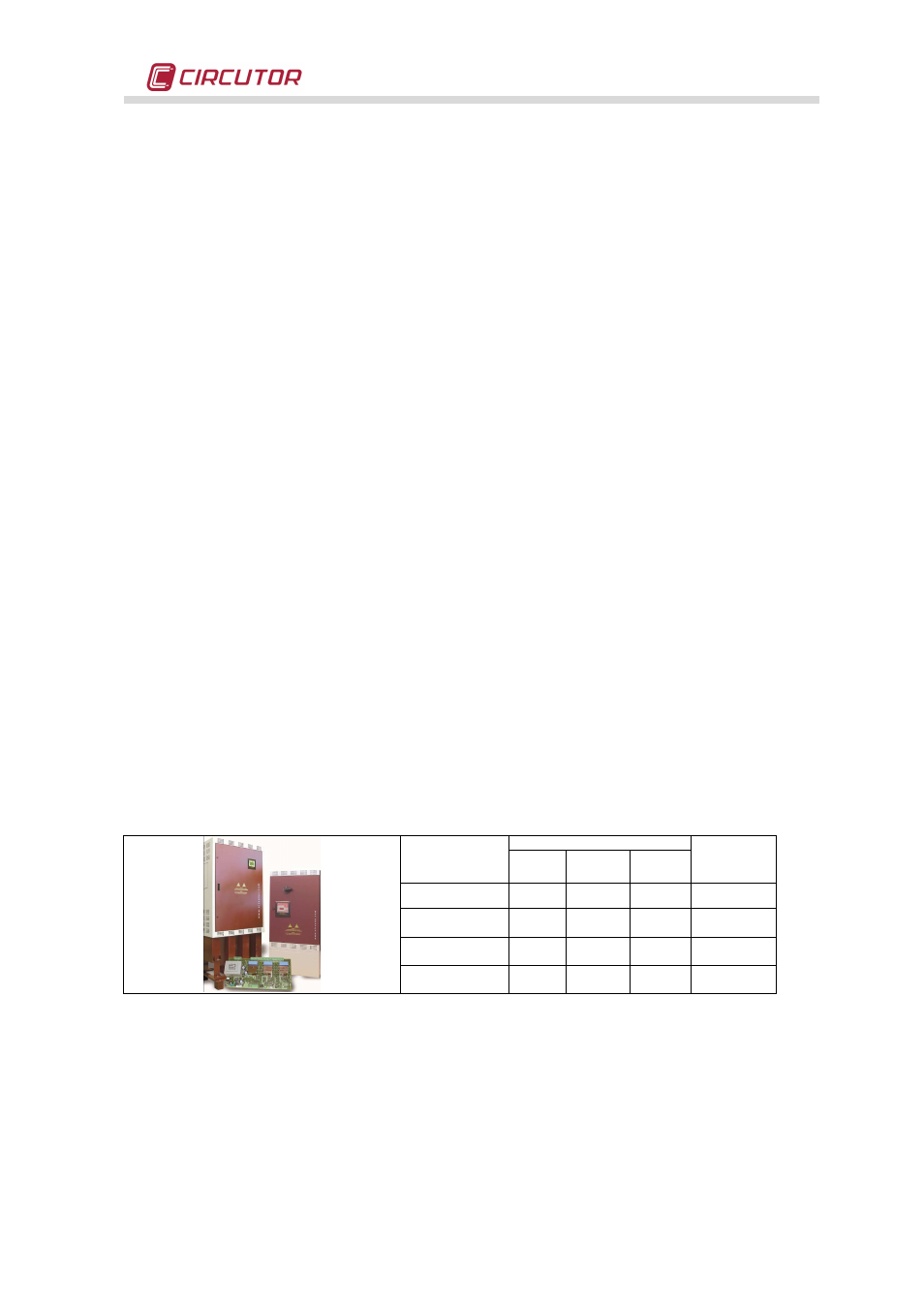

4.5 Dimensiones exteriores y pesos.
Modelo
Dimensiones (mm)
Peso máx.
(kg) Ancho Alto (*) Fondo
EMK4 880 1805 575 172
EMK6 1180 1805 575 186
EMK8 1530 1805 575 200
EMK12 2360 1805 575 371
(*)
Dimensiones máximas
