serie EMK

Manual de instrucción M98118701-01-12A 12

El valor de la corriente de primario del TC debe ser igual o algo superior al calibre del
interruptor general de la instalación. Así pues el TC debe poder medir la máxima intensidad
previsible de ser consumida por la totalidad de las cargas a compensar.

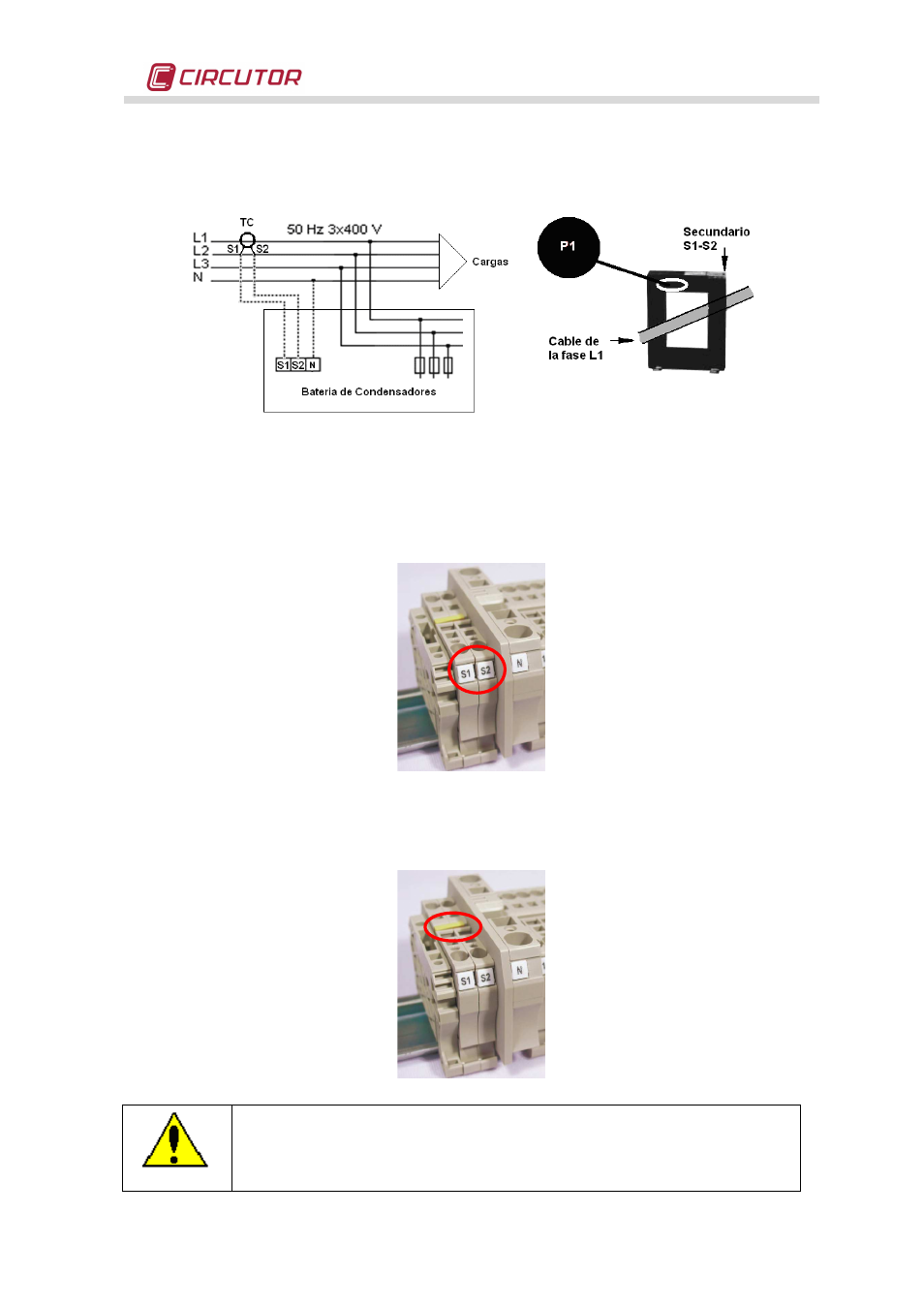

Fig. 5-1 .- Colocación del transformador de corriente (TC) (externo)

El punto de conexión del TC para una batería que compensa el conjunto de una instalación es
a continuación del interruptor general de la instalación.

Para evitar una atenuación excesiva de la señal, la sección mínima de los cables de
secundario (bornes S1, S2) es recomendable que sea, al menos, de 2,5 mm

2

.

Fig. 5-2 .- Terminales de conexión del TC y Neutro en caso de ser necesario

Una vez instalados los cables, desconectar el puente que úne los bornes S1 y S2 de la
batería (ver Fig. 5-3)

Fig. 5-3 .- Puente para cortocircuitar el secundario del transformador de corriente (TC)


Siempre que se quiera cambiar ó desconectar un transformador de corriente ya
instalado, es importante previamente cerrar el puente que une S1 y S2.
