3.2.- INSTALACIÓN
En la parte lateral del equipo están situadas todas las indicaciones ajustadas a lo establecido
en la norma CEI 62052-11.
La instalación del equipo se realiza en carril DIN. Todas las conexiones quedan en el interior
del cuadro eléctrico.
Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación
de elementos, puede dar acceso a partes peligrosas al tacto. El equipo no
debe ser utilizado hasta que haya finalizado por completo su instalación.
3.3.- BORNES DEL EQUIPO
Tabla 3:Relación de bornes del CEM-C10�
Bornes del equipo
1 : L, Entrada, conectado a la fase de la red 6: LOAD, Salida
3: LOAD, Salida 21: salida de impulsos (Colector)
4: N, Entrada, conectado al neutro 22: Salida de impulsos (Emisor)

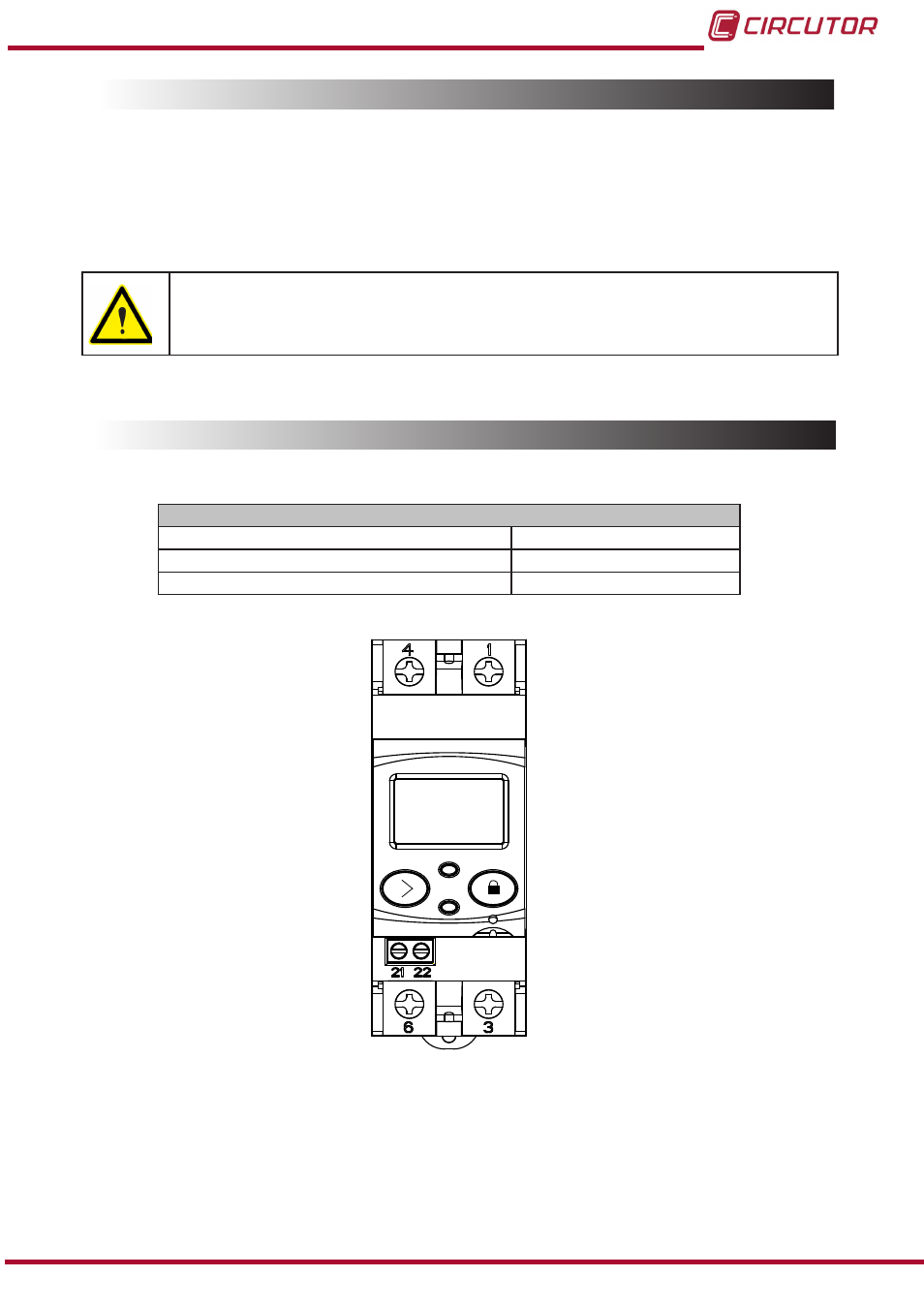

Figura 1:Bornes del CEM-C10�
