PENDIENTE DE V

ALIDACIÓN

El área de

unidades, donde se muestra la unidad de la magnitud que se está visuali-

zando.

El área de

indicadores, donde se muestra otros parámetros:

Nos indica que la energía que se esta visualizando es generada.

Nos indica que la energía que se esta visualizando es consumida.

Nos indica que la energía es inductiva.

Nos indica que la energía es capacitiva.

COM, indica que hay un módulo de comunicación conectado. Parpadea cuando se

establecen las comunicaciones.

L1 - L2 - L3 - Indica la presencia de tensión en cada fase con su sentido de intensidad

correspondiente:

- “ se usa para mostrar la potencia cedida a la red.

“ se usa para mostrar la potencia absorbida a la red.

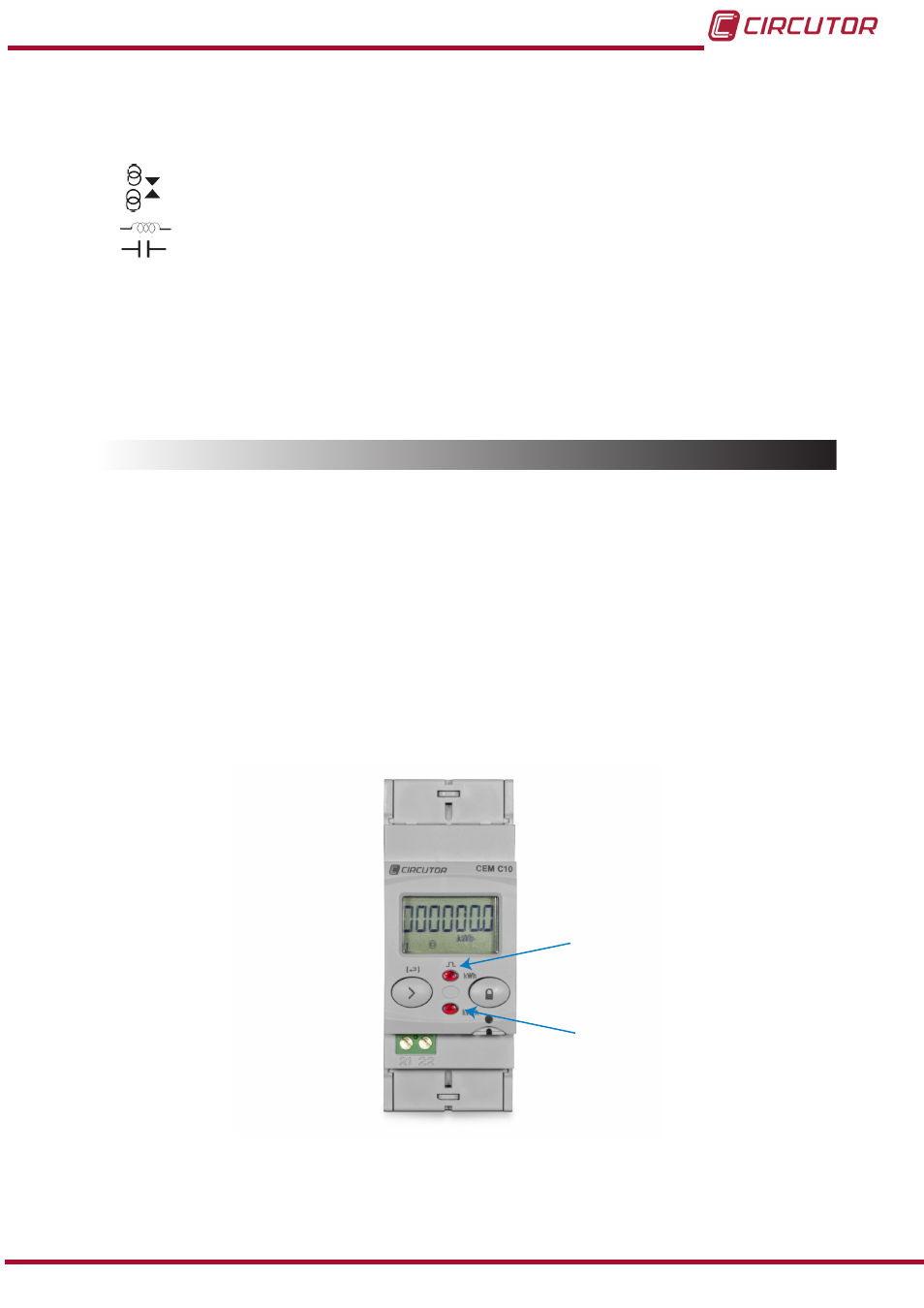

4.3.- INDICADORES LED

El equipo dispone de dos LEDs de verificación:

Para la verificación de la

energía activa�

Para la verificación de la

energía reactiva (según versión).

El peso de los LEDs es de 1.000 imp/kWh(kvarh).

Los LEDs permanecen iluminados cuando la corriente es inferior a la de arranque del conta-

dor. Una vez que se supera la corriente de arranque (bien sea por la existencia de consumo

de potencia activa o reactiva) los LEDs se apagan y emiten pulsos proporcionales a la energía

medida

.

LED Activa

LED Reactiva

Figura 6:Indicadores LED del CEM-C10�

13

Manual de Instrucciones

CEM-C10
