3.5.- CONEXIONADO
El CEM-C10 dispone de unas tapas cubrebornes que cubren la parte superior de la caja de
bornes y los tornillos de fijación ( Figura 3 ).

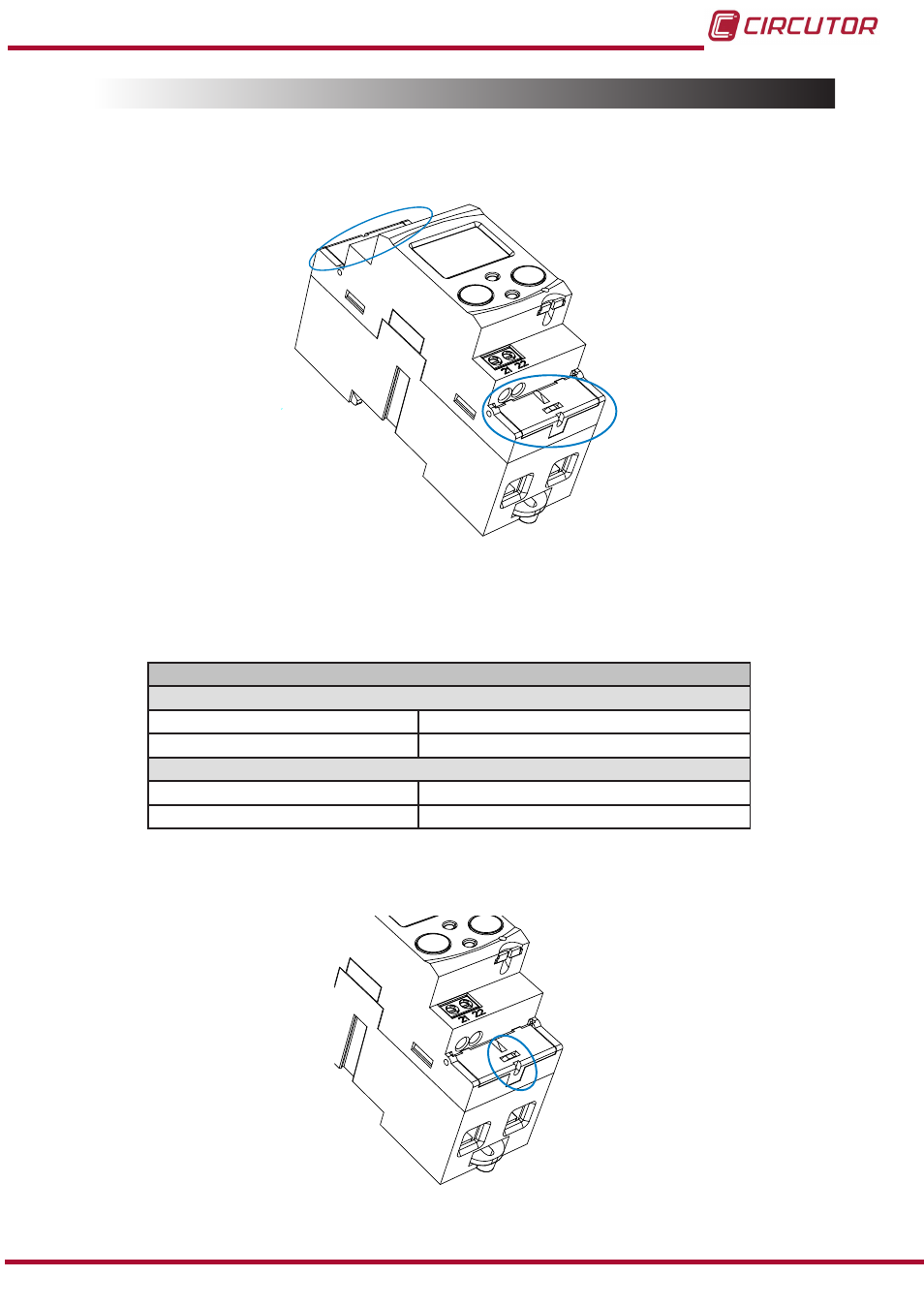

Figura 3: Tapas cubrebornes del CEM-C10�
Los tornillos de fijación son de tipo mixto, permitiendo el uso de destornilladores PZ2 y de pun-
ta plana.
Tabla 4:Características del conexionado del CEM-C10�
Conexionado
Bornes de medida ( 1, 3, 4, 6)
Sección máxima del cable
25 mm 2 ( 16 mm 2 con puntera ) ≤ 1.2 Nm
Cabeza del destornillador PZ2
Bornes salida de impulsos ( 21, 22 )
Sección máxima del cable
1.5 mm 2 ( 1.5 mm 2 con puntera ) ≤ 0.6 Nm
Cabeza del destornillador Punta plana ( 3 x 0.5 mm)
Una vez realizado el conexionado el equipo tiene la posibilidad de ser protegido con dos pre-
cintos de conexionado ( Figura 4 ).
Figura 4: Precinto del CEM-C10�
