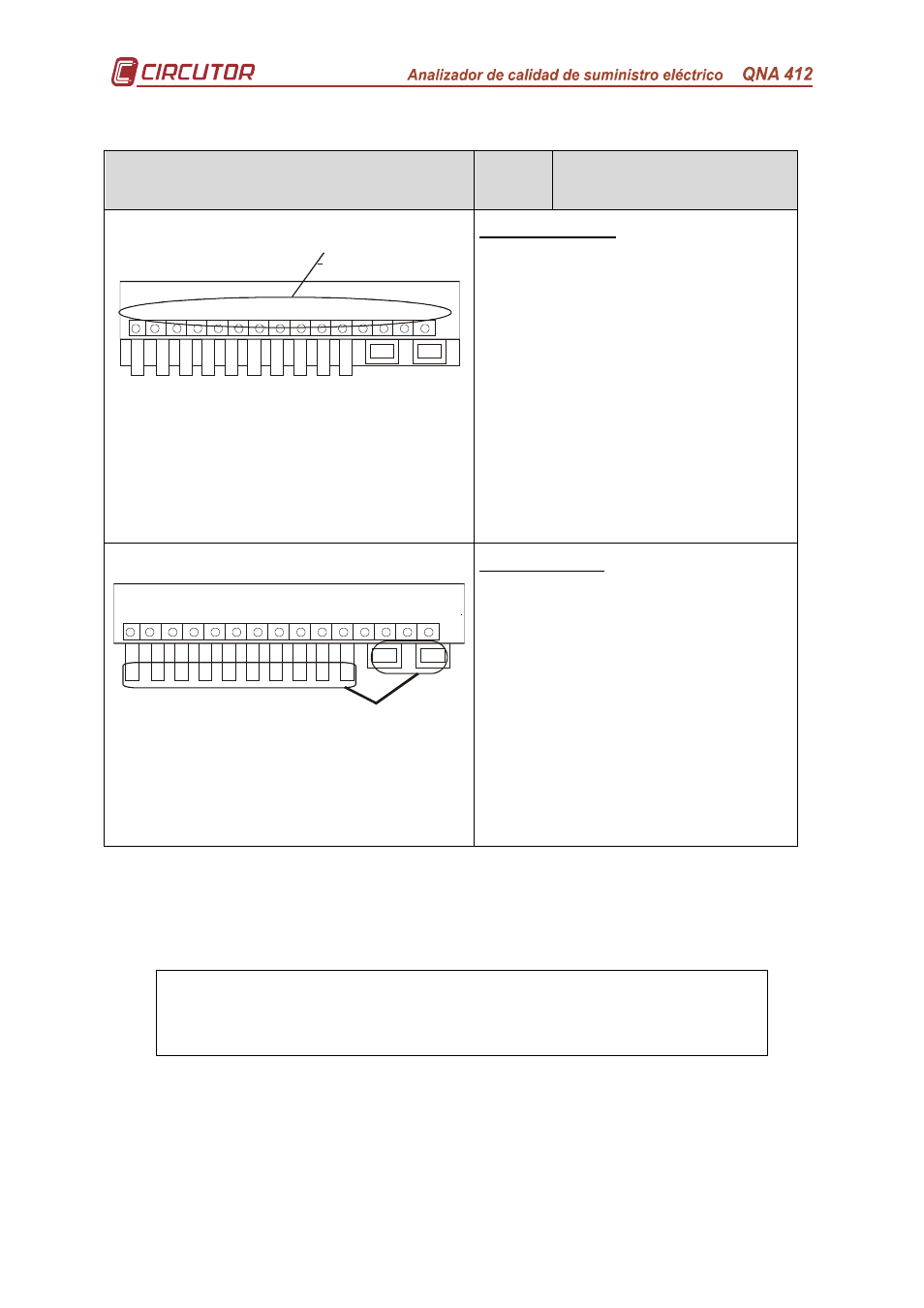

5.1.- Relación de bornas.
Nº
Bornas
Descripción bornas
Regleta Superior
R2
R1
1
2
4
3
11
6
5
7
8
9
21
22
24
34
23
33
30
26
31
25
35
27
32
28
29
Regleta superior
21
Medida VL1
22
Común L1
23
Medida VL2
24
Común L2
25
Medida VL3
26
Común L3
27
Neutro
28
Tierra
29
No conectado
30
No conectado
31
No conectado
32
No conectado
33
No conectado
34
No conectado
35
No conectado
Regleta inferior
R2
R1
1
2
4
3
11
6
5
7
8
9
21
22
24
34
23
33
30
26
31
25
35
27
32
28
29
Regleta inferior
1
Medida corriente IL1 S1
2
Medida corriente IL1 S2
3
Medida corriente IL2 S1
4
Medida corriente IL2 S2
5
Medida corriente IL3 S1
6
Medida corriente IL3 S2
7
Medida corriente Neutro S1
8
Medida corriente Neutro S2
9
Entrada tensión alimentación.
10
Entrada tensión alimentación.
R1
RS-232
R2
RS-485 / Antena GSM
(Según modelo)
El QNA-412 puede ser instalado indistintamente en una red trifásica con Neutro
(4 hilos) o sin Neutro (3 hilos). La medida únicamente depende del conexionado y
programación del equipo.
La toma de tierra es imprescindible para que las
protecciones que dispone el QNA-412 sean operativas.
