-------------- ANALIZADOR DE REDES C-80 ----------- Pág. nº 8

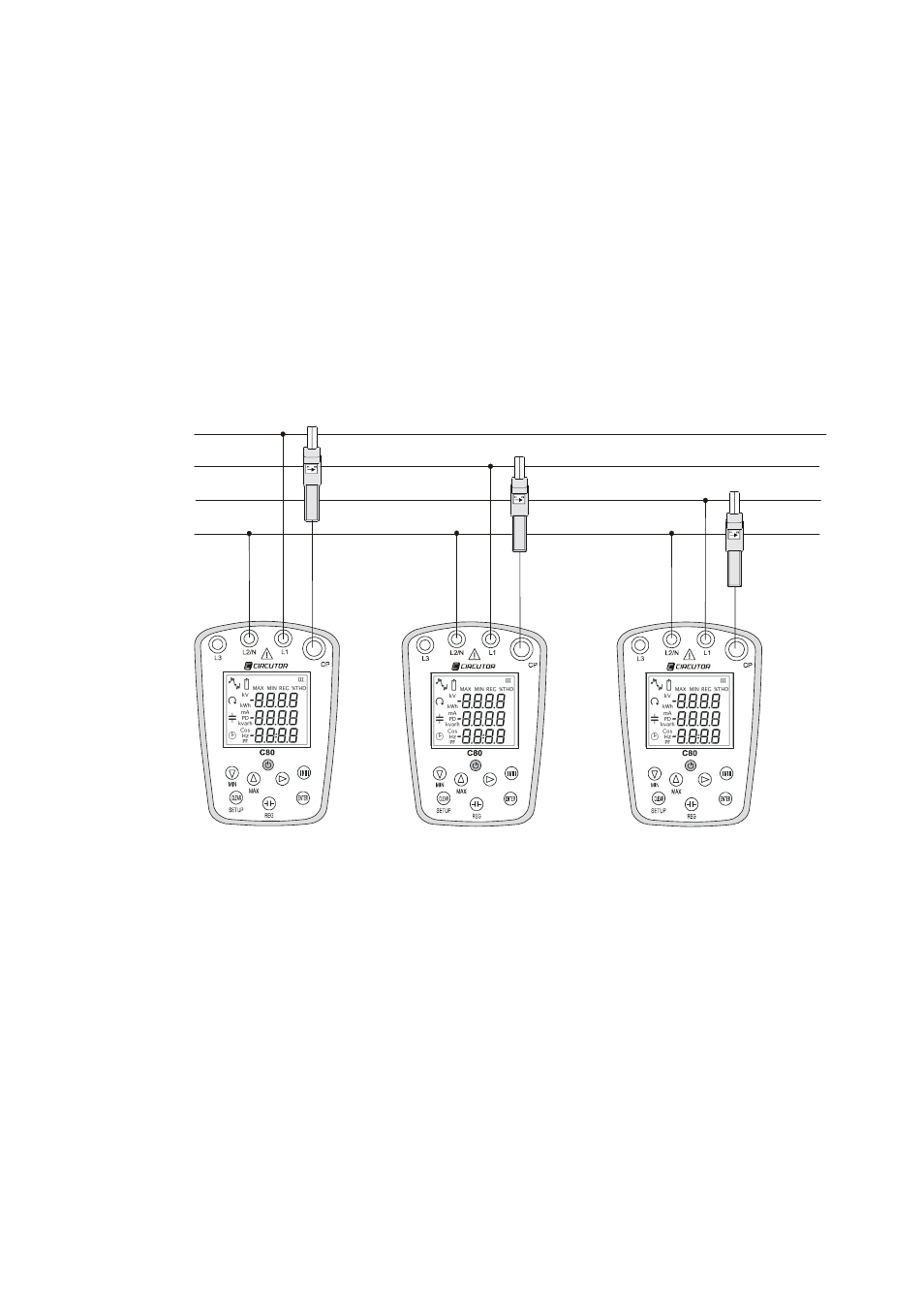

- Conexión sistema trifásico desequilibrado con neutro:
Con el C-80 podemos realizar mediciones de un sistema trifásico desequilibrado con
neutro. Con este tipo de conexión las mediciones se realizarán en cada una de las tres fases
por separado, como si midiéramos un sistema monofásico:
1. V1-N / I1
2. V2-N / I2
3. V3-N / I3
El C-80 medirá los valores por fase. Si queremos saber la potencia total (W o var).
Tendremos que sumar las potencias medidas P1 + P2 + P3.
Para poder calcular la kvar(L) se debe medir en que fase hay más reactiva y
multiplicarla por tres para obtener el valor adecuado de la batería de condensadores.
N
L2
L3
L1
P1 P2 P3
NOTA: No se pueden realizar mediciones en un sistema trifásico desequilibrado sin
neutro.
