-------------- ANALIZADOR DE REDES C-80 ----------- Pág. nº 11

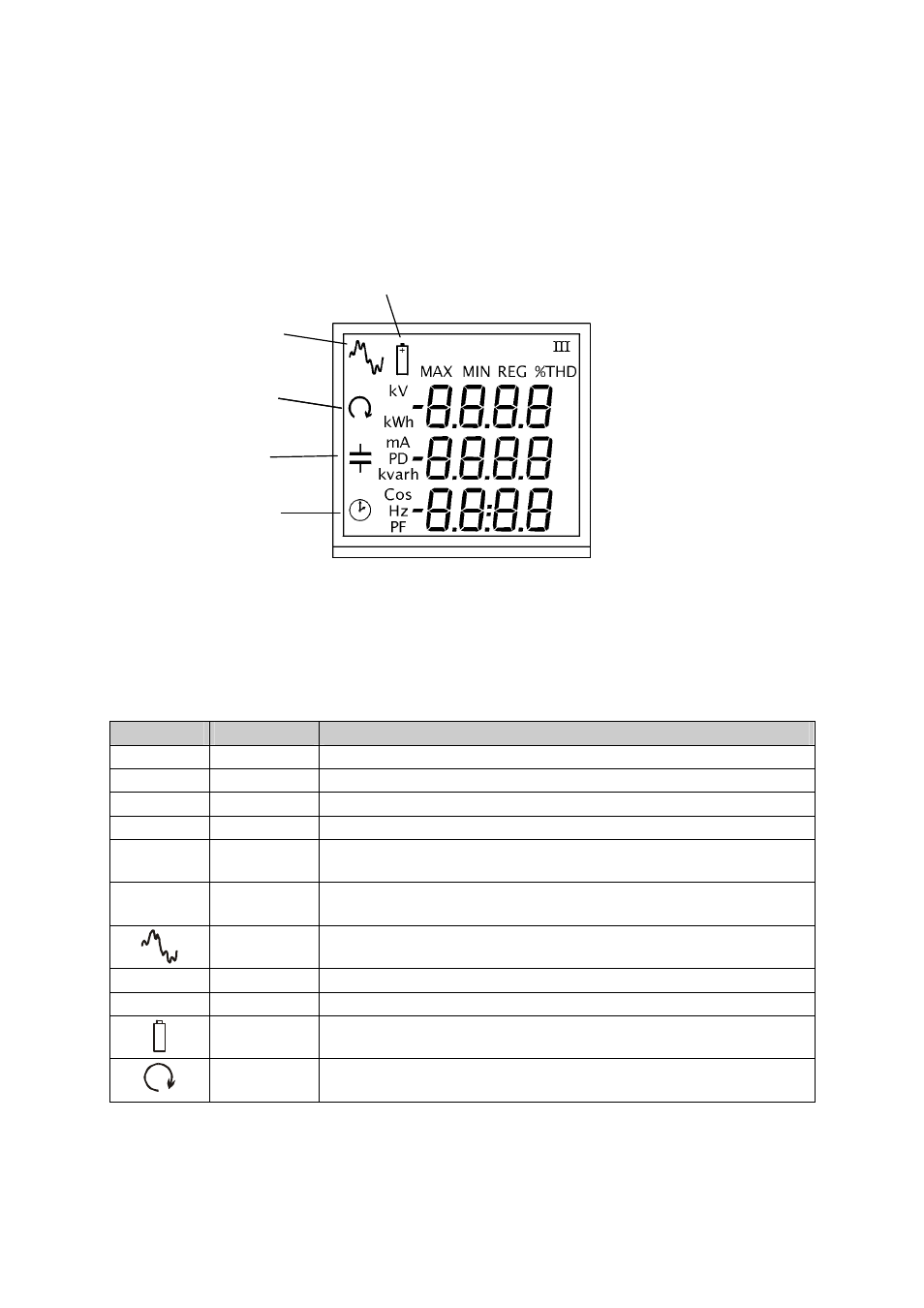

3.5.- Presentación de datos en display
En el display de cristal líquido (LCD) 7 segmentos de 3 líneas y 4 dígitos por línea
con iconos indicativos, se pueden visualizar los valores instantáneos, máximos, mínimos,
valores registrados y pantallas de configuración.
Los iconos del display tienen un significado diferente en función del menú en el que
estemos trabajando. Las siguientes tablas muestran de un modo esquemático todos los
posibles iconos que pueden aparecer y su significado. Para más información ver los
apartados de los menús en concreto.
Menú medida:
ICONO MODO Descripción
Unidades ON Indica la unidad de las variables visualizadas
MAX ON Muestra valores máximos
MIN ON Muestra valores mínimos
%THD ON Indica que estamos en pantalla de THD
REG PARPADEO
NORMAL El equipo está registrando
REG PARPADEO
RÁPIDO Registro instantáneo del usuario ( foto )
PARPADEO
NORMAL Se ha disparado una alarma de THD. El valor de THD es
superior al programado por el usuario
II OFF Modo monofásico
III ON Modo trifásico equilibrado
+
PARPADEO
NORMAL Estado de la batería baja
PARPADEO
NORMAL Error en conexión en trifásico. Indica que el sentido de fases es
incorrecto. Compruebe la conexión.
onda
batería
Sentido giro
condensador
reloj
