-------------- ANALIZADOR DE REDES C-80 ----------- Pág. nº
7

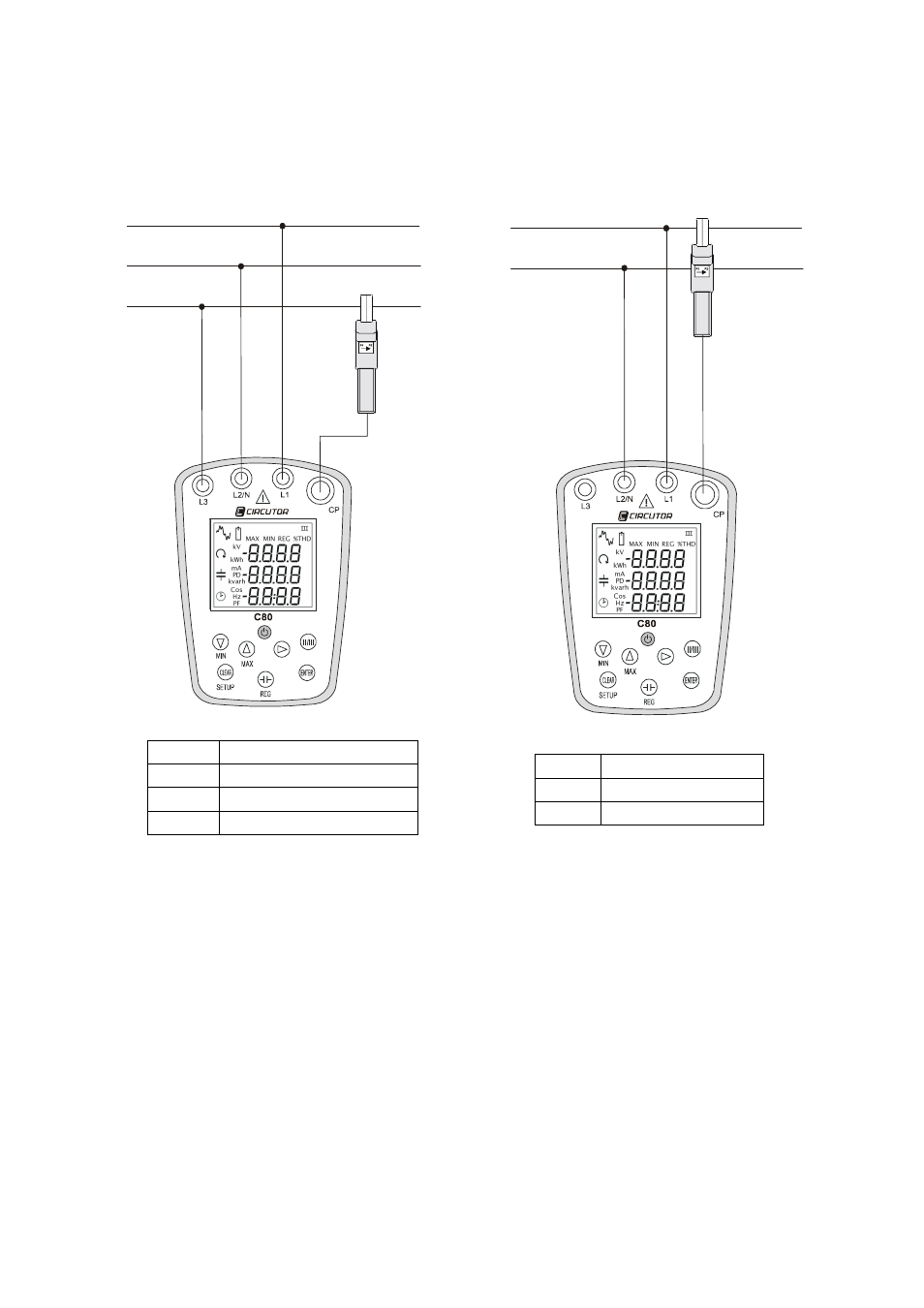

3.2.- Esquemas de conexión
Conexión sistema trifásico equilibrado:
L2
L1
L3
Conexión sistema monofásico:
N
L1
NOTA: La conexión de las bornas L1 y L2 de tensión, realizan la medida. La borna L3
conectada a la línea 3, nos sirve para comprobar el sentido de giro de las fases
(1
→
2
→
3).
Si las fases están mal conectadas el C-80 visualiza por display el literal de Sentido
de Giro. (Ver apartado 3.5 Presentación de datos en display).
L1
Tensión Línea 1
L2/N
Tensión Línea 2
L3
Tensión Línea 3
CP
Pinza de corriente
L1
Tensión Línea
L2/N
Neutro
CP
Pinza de corriente
