Pág. nº 51

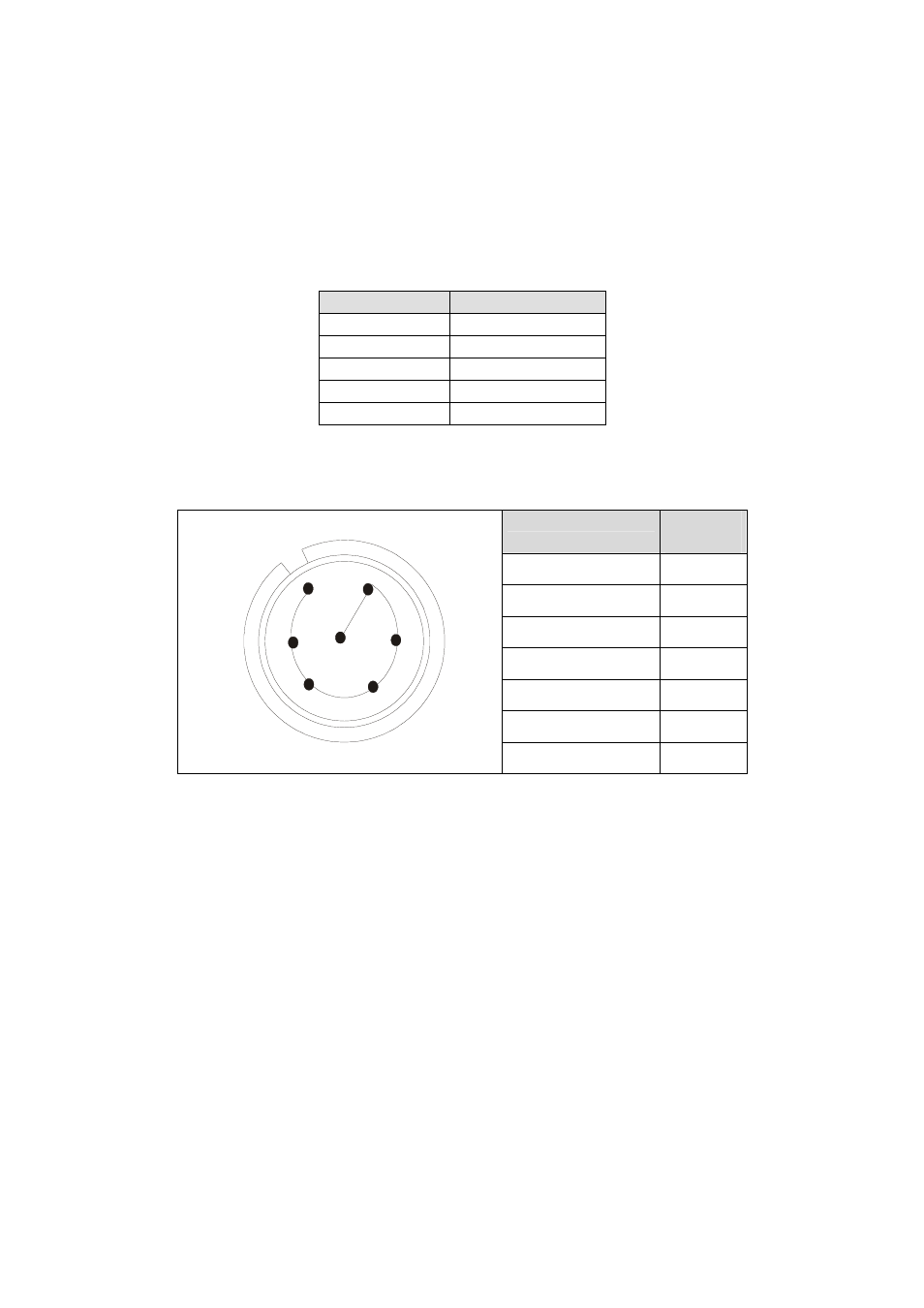

A. ESQUEMA CABLES.
Los cables que se pueden utilizar con el analizador y sus esquemas son los
siguientes:
• Cable de comunicaciones RS232: PC- Alimentador.
PC ALIMENTADOR
2 3
3 2
5 5
7 8
8 7
• Cable de Alimentación / comunicación: Alimentador-analizador.
ALIMENTADOR AR5-L
AR5
1 1
7 2
6 3
5 4
2 5
4 6
1
2
3
4
5
6
7
3 7
