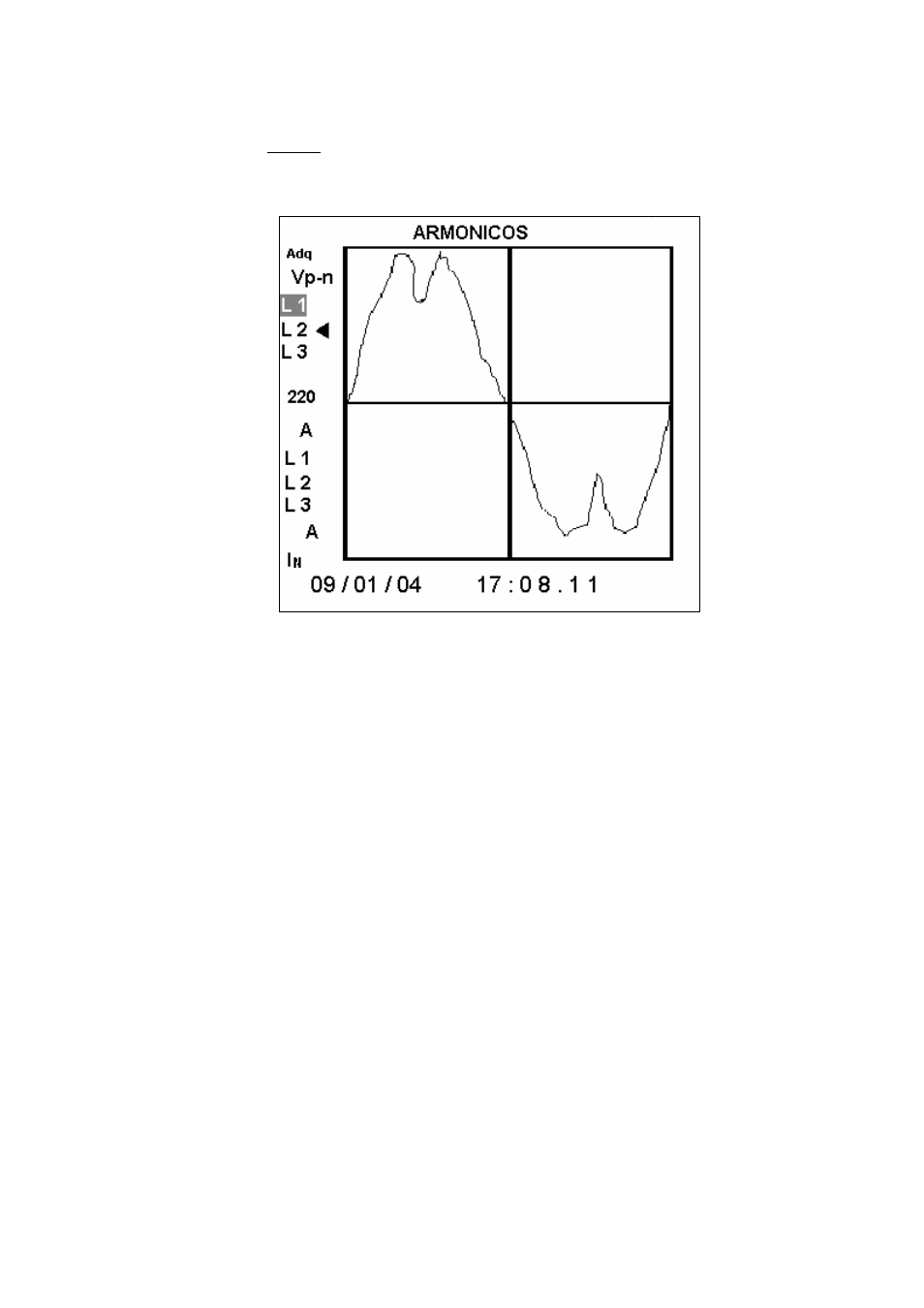

5.2.3.2.- Zoom.
Desde esta pantalla se puede observar con mas detenimiento la señal
capturada.
Con el símbolo
3
3
3
3, el analizador señala de que tipo de señal y fase
corresponde la forma de onda que se está visualizando en el zoom.
Con las teclas [
4
4
4
4] y [3
3
3
3] puede desplazar el cursor por el eje de
ordenadas y en el display nos indica la tensión y corriente instantánea.
Con las teclas [
5
5
5
5] y [6
6
6
6] se elige la operación que se desea realizar.
Pulsando la tecla [ENTER] y dependiendo de que texto está en vídeo
inverso se realizarán las siguientes operaciones:
− “Adq” (adquirir): capturar una nueva forma de onda.
− “L1”, “L2” o “L3” : realiza un zoom de la forma de onda de tensión o
corriente de la fase escogida.
− “I
N
” : realiza un zoom de la forma de onda de la corriente de neutro.
(solo en equipos AR5-L)
− Si la fase escogida está señalada por el símbolo
3
3
3
3, y se pulsa
[ENTER],se pasará a ver la descomposición armónica de la señal
seleccionada.
Con la tecla [ESC] pasamos a la pantalla de visualización de SETUP.
