5.2.3.3.- Descomposición Armónica.

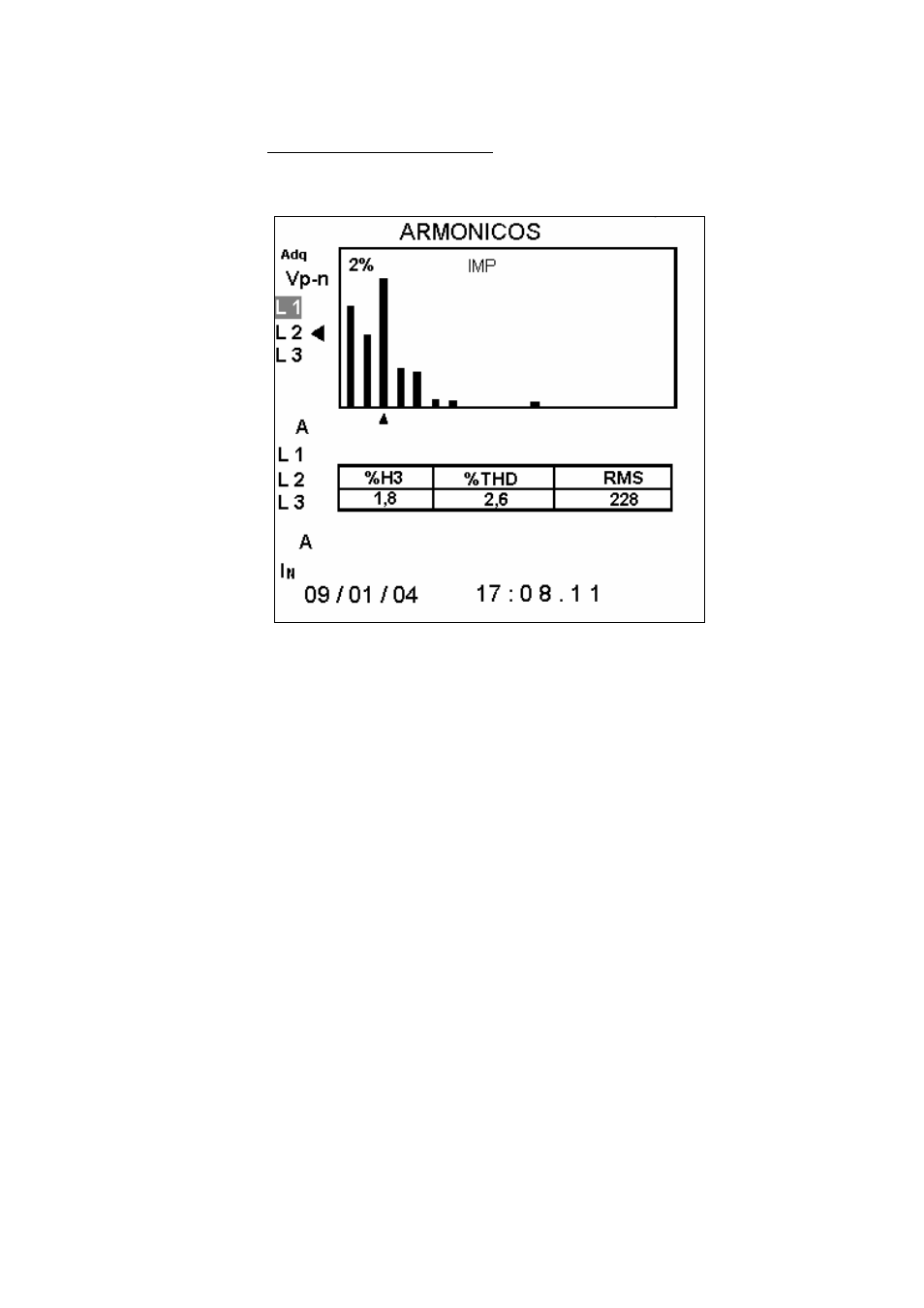

El analizador de redes dispone de una pantalla que nos indica cual es
la descomposición armónica de la señal que se ha capturado.
Con el símbolo 3 3 3 3, el analizador señala de que tipo de señal y fase
corresponde la forma de onda que se está visualizando en el zoom.
Con las teclas [ 4 4 4 4] y [3 3 3 3] puede desplazar la flecha 5 5 5 5 por el eje de
ordenadas y en la tabla inferior se podrá visualizar el valor del armónico
que se está señalando.
Con las teclas [ 5 5 5 5] y [6 6 6 6] se elige la operación que se desea realizar.
Pulsando la tecla [ENTER] y dependiendo de que texto está en vídeo
inverso se realizarán las siguientes operaciones:
− “Adq” : capturar una nueva forma de onda.
− “IMP” o “PAR” : se pasará a visualizar los armónicos pares o
impares dependiendo de los que ya se estén viendo.
− “L1”, “L2” o “L3” : realiza un zoom de la forma de onda de tensión o
corriente de la fase escogida.
− “I
N
” : realiza un zoom de la forma de onda de la corriente de neutro.
(solo en equipos AR5-L)
− Si la fase escogida está señalada por el símbolo 3 3 3 3, se pasará a la
pantalla inicial en la que se observan las formas de onda de las tres
fases de tensión y de corriente simultáneamente (Ver apartado
5.2.3.1.-)la descomposición armónica de la señal seleccionada.
Con la tecla [ESC] pasamos a ola pantalla de visualización de SETUP.
