CIRCUTOR ReadWatt Series - Manual (Página 16)

(1) Relación de Transformación:
Los pulsos que genera un contador de facturación siempre están relacionados con el
secundario, por lo que cuando se trata de una instalación de Media Tensión, hay que
programar el Ratio de Conversión (Relación de transformación), para trasladar los pulsos de
secundario a la medida real de primario.
Ejemplo:
Instalación de Baja Tensión :
Tensión directa : 1/1 -- Relación de transformación = 1.
Instalación de Media Tensión :
Relación de Transformación = X
En una instalación de Media Tensión, donde:
Primario tensión = 27500 V, Secundario de Tensión = 110 V.
Primario corriente = 200 A, Secundario de Corriente = 5 A.
La Relación de transformación = 10000�
4�3�5�- COMANDO ESPECIAL BROADCAST
En el caso de que se desconozca el número de periférico asignado al dispositivo ReadWatt,
existe el comando broadcast (dirección 00). Con este comando es posible modificar ciertos
parámetros básicos, como son el número de periférico MODBUS o la velocidad de la
comunicación.
Para ello, es necesario conocer el número de serie del dispositivo al que se desea acceder.

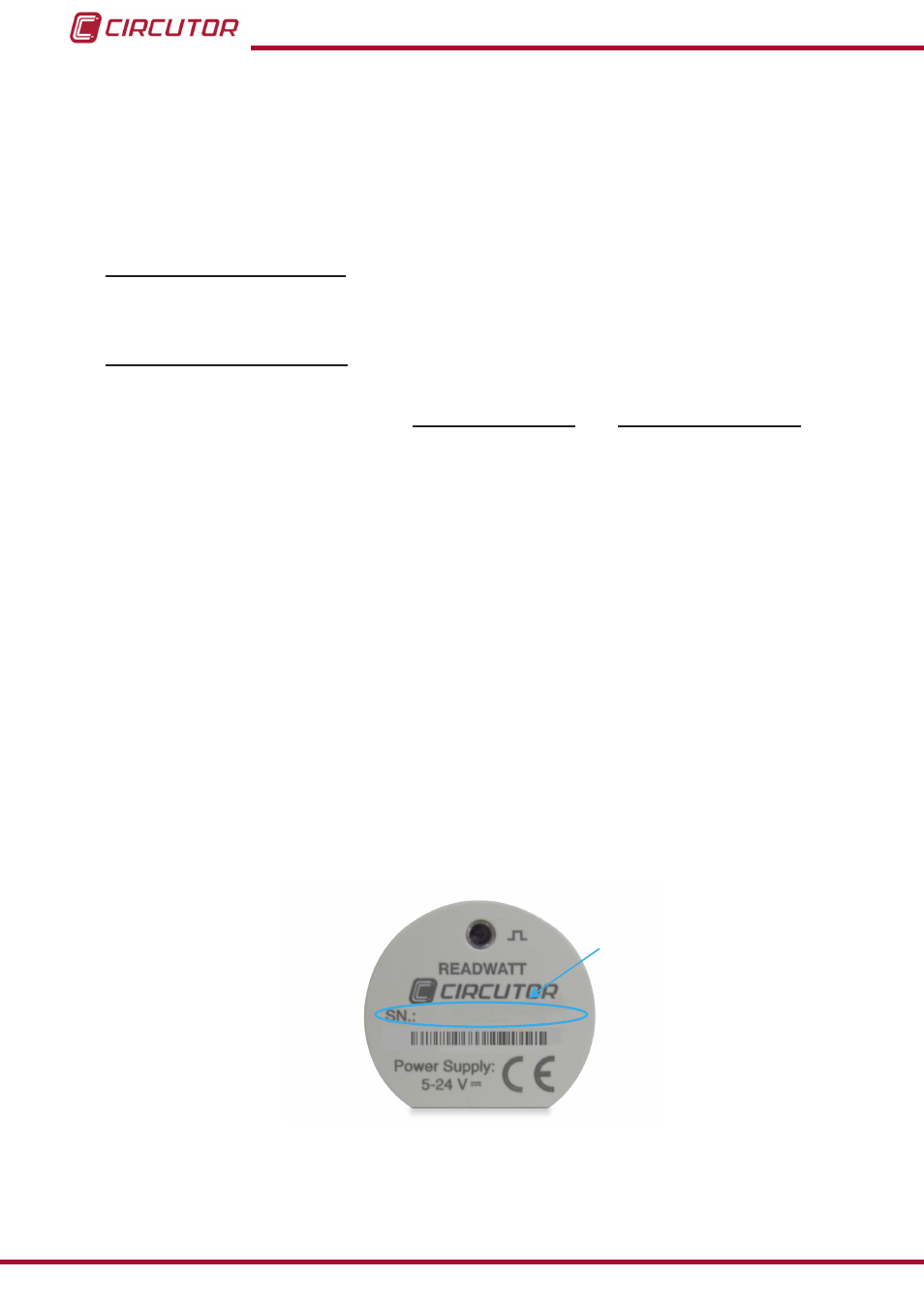

El número de serie se encuentra en el frontal del equipo ( Figura 9 ), este número debe
traducirse a lenguaje hexadecimal, para poder enviarse en el comando broadcast.
Nº de serie
( en decimal)
Figura 9: Nº de serie del ReadWatt�
Es importante recordar que debido a que es una trama broadcast, no hay respuesta de
confirmación.
Primario de Tensión
Secundario de Tensión
Primario de Corriente
Secundario de Corriente
16
ReadWatt
Manual de Instrucciones
