3.4.- ESQUEMAS DE CONEXIONADO
3�4�1�- CONEXIÓN RS-485
En la comunicación RS-485, para la comunicación con la unidad master, debe utilizarse un
conversor inteligente de protocolo de red RS-232 a RS-485 (
).
RS-232
2
5
3
2
PC
2
3
1
5
B(-)
A(+)
RS-485
(+) (-)
B
A
+
-
Alimentación
Power Supply
A(+)
B(-)
Alimentación
Power Supply
ReadWatt

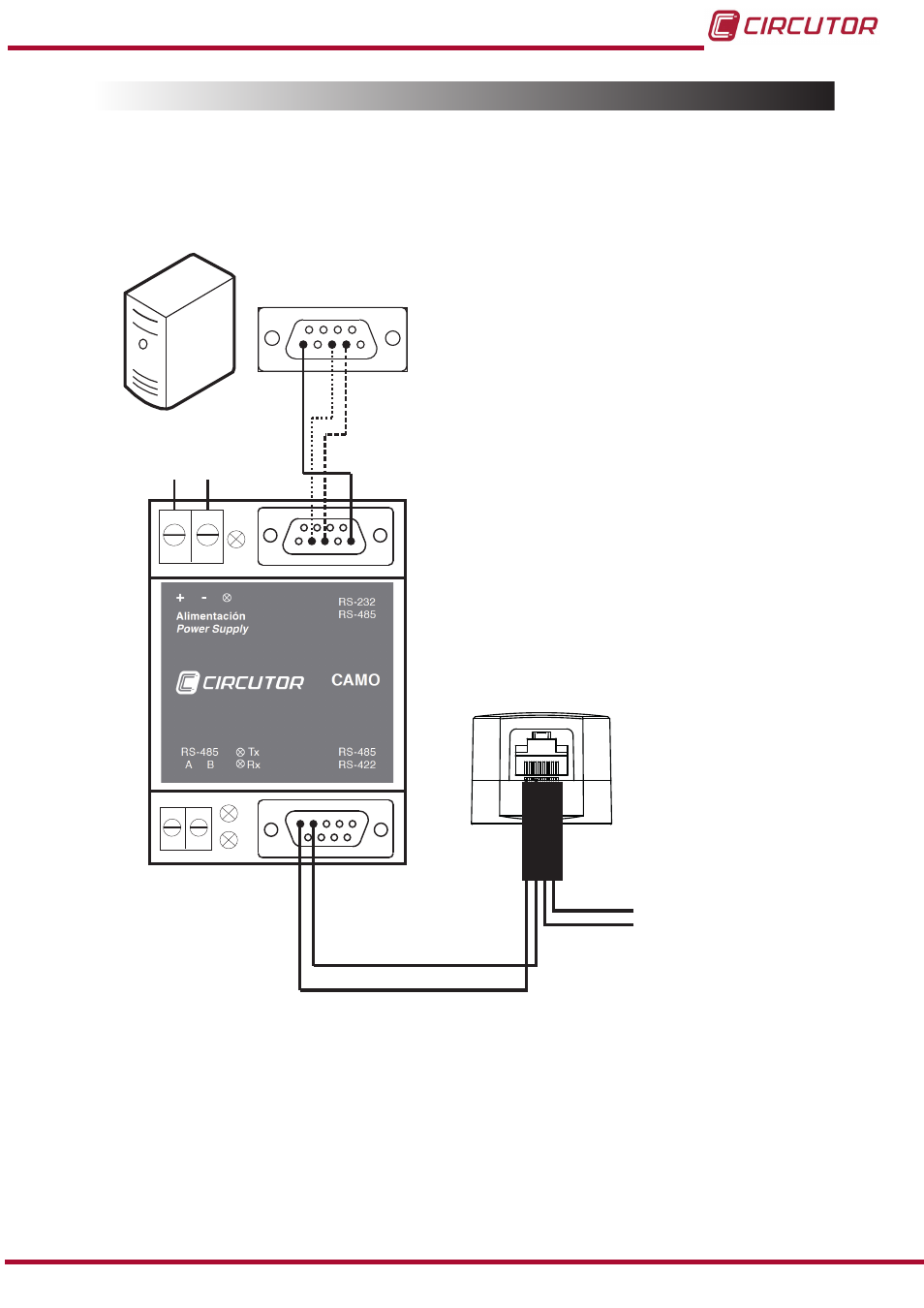

Figura 6: Esquema de conexionado RS-485�
11
