3.3.- BORNES DEL EQUIPO
El equipo dispone de un conector RJ45 con la siguiente relación de bornes (
Tabla 2:Relación de bornes del ReadWatt�
Bornes del equipo
1: GND
5: B(-), RS-485
2: Rx, RS-232
6: GND
3: Tx, RS-232
7: Salida de impulsos
4: A(+), RS-485
8: Vcc, Alimentación Auxiliar.

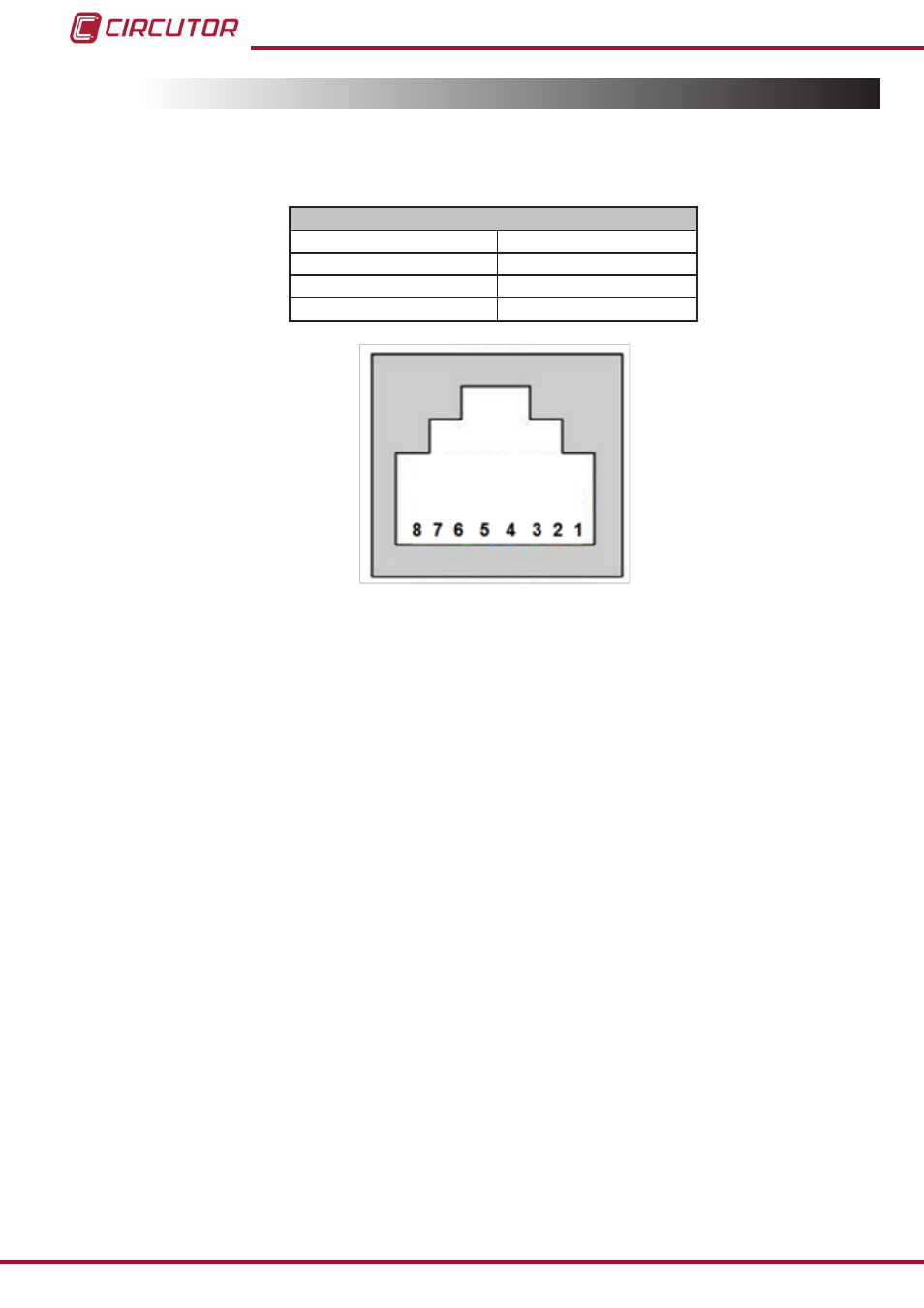

Figura 5: Conector RJ45 del ReadWatt�
