3.3.- BORNES DEL EQUIPO

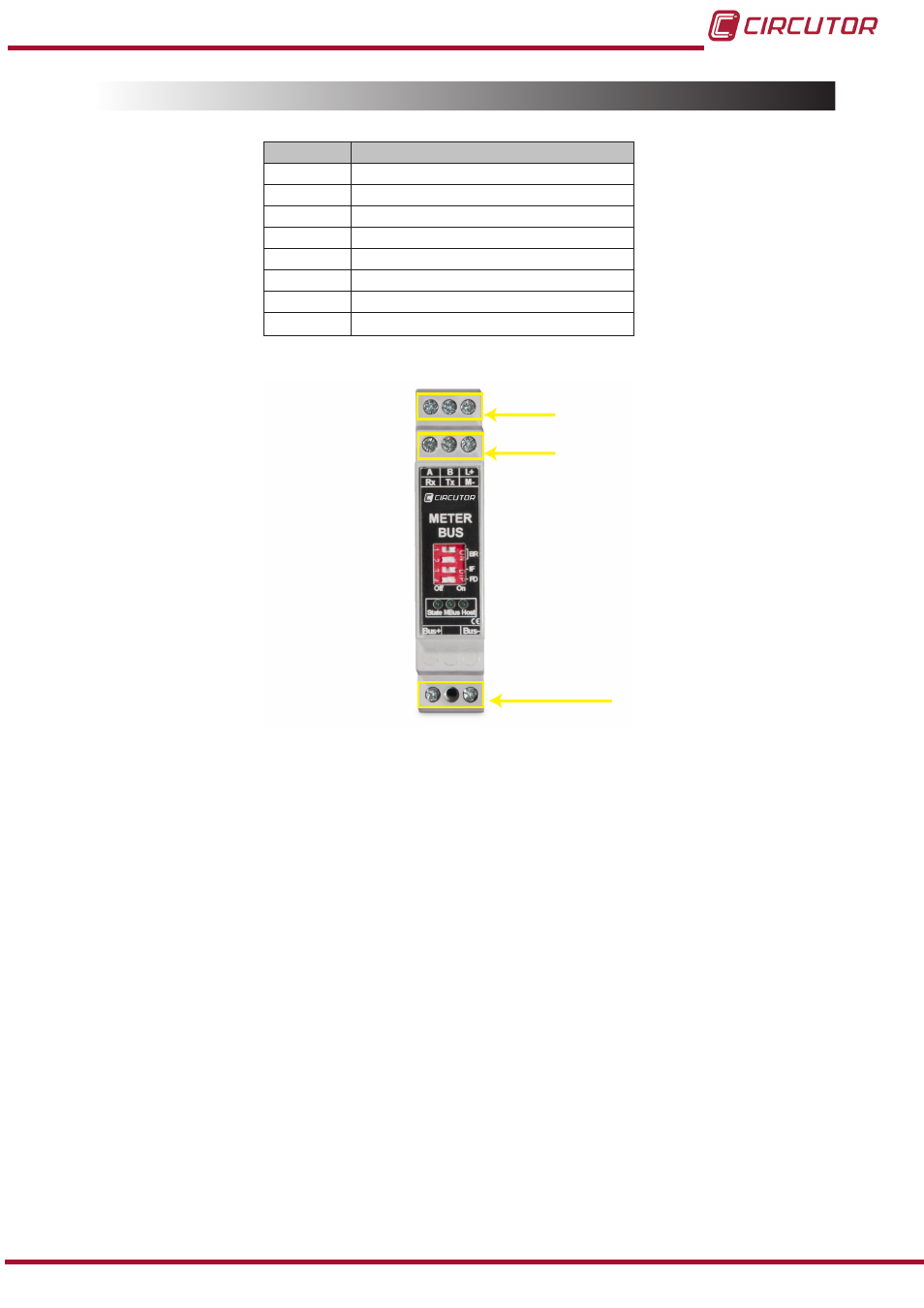

Tabla 2: Relación de los bornes del equipo�
Borne
Descripción
A
A (+) Modbus
B
B (-) Modbus
L+
+ 24V CC
M-
GND
Rx
RS-232, recepción de datos
Tx
RS-232, transmisión de datos
MBUS+ Conexión + a esclavos M-BUS
MBUS- Conexión - a esclavos M-BUS
A B L+
Rx Tx M-
Bornes de
conexión
MBUS+ MBUS-
Bornes de
conexión
Figura 4: Bornes del equipo�
9
