Figura 9 – CIRCUTOR CMBUS series Manual del usuario
Página 14

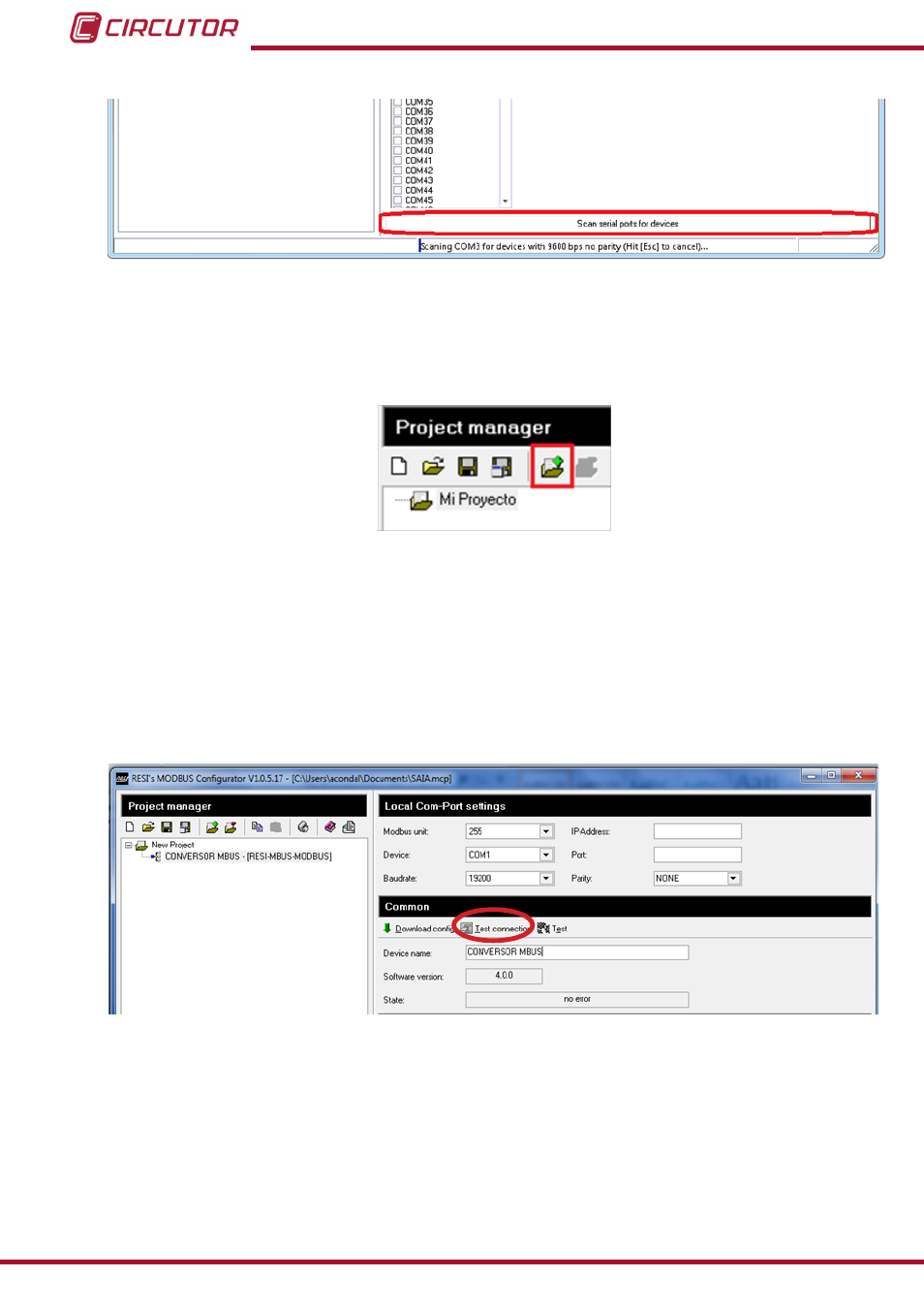

Figura 9:Seleccionar “Scan serial ports for device”�
10�- Una vez detectado el puerto COM, es posible añadir un equipo CMBUS al proyecto
haciendo clic en el botón que añade equipos al proyecto,
Figura 10: Botón para añadir equipos al proyecto�
De los equipos propuestos seleccionar la opción:
- RESI-MBUS-MODBUS para el modelo
CMBUS-8 y
- RESI-MBUS2-MODBUS para el modelo
CMBUS-24.
11�- Una vez añadido el equipo seleccionarlo de la lista de equipos del proyecto y configurar
los parámetros de comunicación (
).
Figura 11: Pantalla de configuración del CMBUS.
12�- Verificar la comunicación con el CMBUS haciendo clic en “TEST CONNECTION”
(
Si la comunicación ha tenido éxito, en la pantalla aparecerá la versión del firmware del
CMBUS
en el campo
“Software version” así como el estado “State” en el que se encuentra el equipo.
14
CMBUS
Manual de Instrucciones
