Puesta en servicio del cmbus – CIRCUTOR CMBUS series Manual del usuario
Página 18
5�2�4� PUESTA EN SERVICIO DEL CMBUS
Una vez determinados los equipos esclavos y sus correspondientes mapas de memoria M-BUS
y configurados los parámetros Modbus a los que el conversor debe responder, hacer clic en el
botón “
Download config” para enviar la configuración al convertidor (

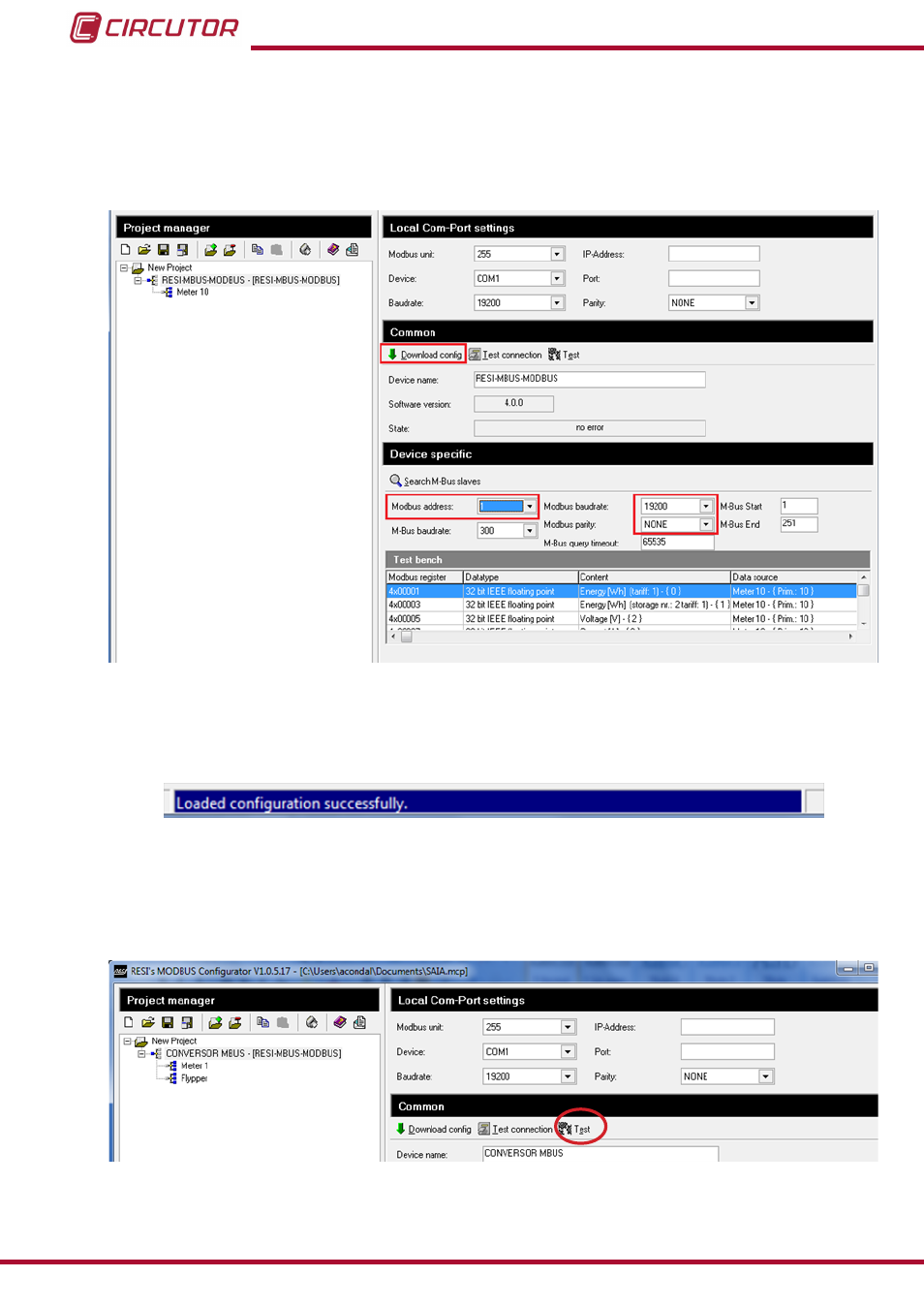

Figura 17:Enviar la configuración al CMBUS
Una vez enviada la configuración al equipo, el programa muestra la información
correspondiente en la barra de estado (
).
Figura 18: Finalizado el envío de la configuración al CMBUS.
Para verificar la correcta recepción de los datos obtenidos desde los equipos esclavos M-BUS,
haga click en el botón de TEST (
). Los valores reportados por los equipos esclavos
se reflejarán en la tabla de variables Modbus.
Figura 19: Verificar la correcta recepción de datos con el botón TEST.
18
CMBUS
Manual de Instrucciones
