----- Equipo de medida CVM- 144 -------- --- Pag Nº 56
13.- APÉNDICE B: Colocación módulo expansión en CVM-144
Para la colocación del módulo de expansión en el CVM-144 es necesario seguir los
siguientes pasos:
Comprobación aceptación módulo
1. Comprobar que el módulo de expansión que se va a introducir, es reconocido por
el CVM-144.
Código Módulo de expansión Carta 5.xx 6.xx
7 70 570 Mod. CVM 144 C2 x
7 70 571 Mod. CVM 144 C2 Analogue 0571 x x
7 70 572 Mod. CVM 144 C2-Currents 0572 x
7 70 569 Mod. CVM 144 C2 Digital x
7 70 573 Mod. CVM 144 RS485-C2 0573 x x
7 70 574 Mod. CVM 144 RS485-C2 Analogue 0574 x x
7 70 575 Mod. CVM 144 RS485-C2-Currents 0575 x
7 70 579 Mod. CVM 144 RS485-C2 Digital 0579 x x
7 70 576 Mod. CVM 144 RS232-C2 0576 x x
7 70 577 Mod. CVM 144 RS232-C2 Analogue 0577 x x
7 70 578 Mod. CVM 144 RS232-C2-Currents 0578 x
7 70 580 Mod. CVM 144 RS232-C2 Digital 0580 x x

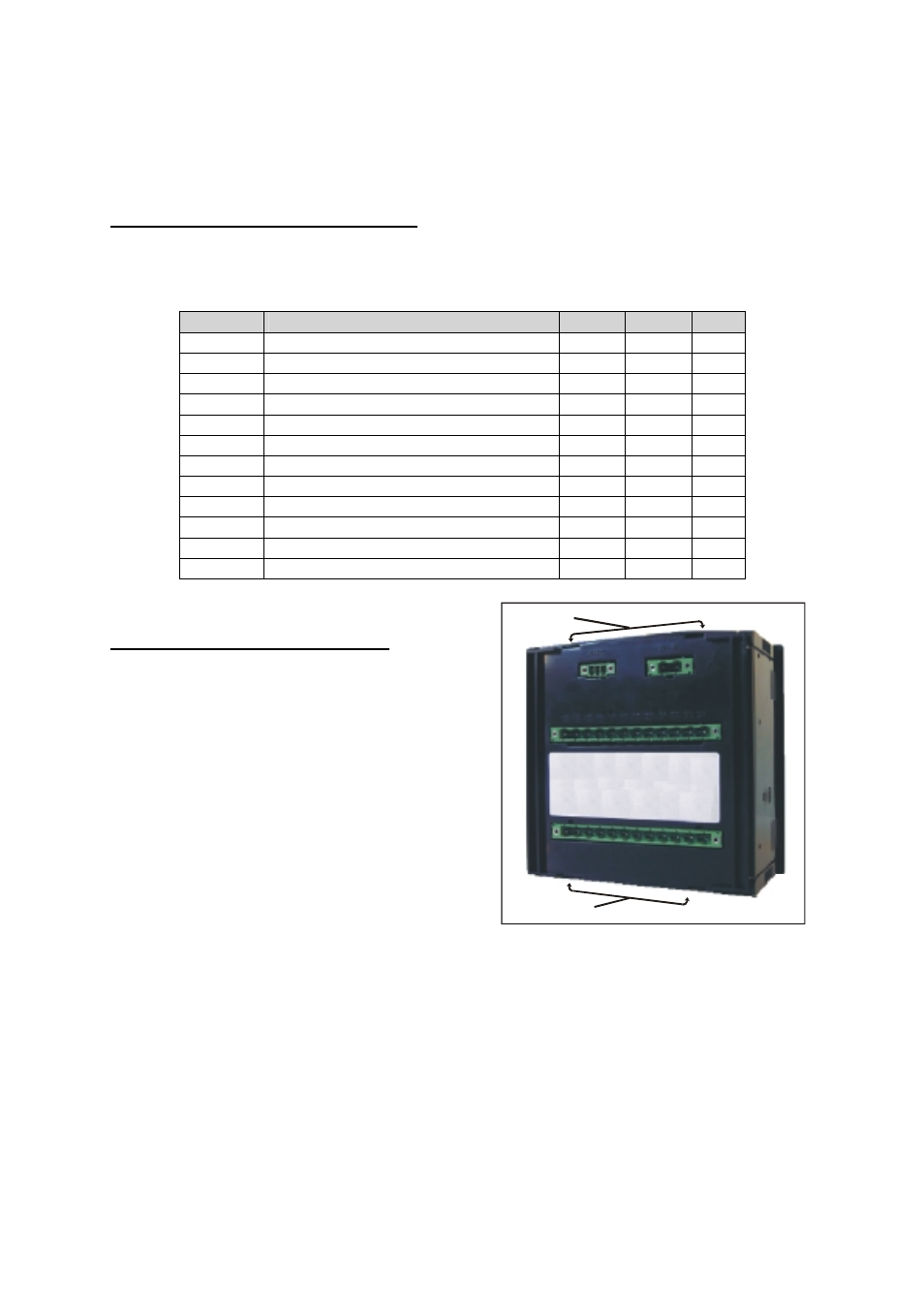

Extracción de la tapa posterior:
2. Desconectar el equipo de la red.
3. Sacar las regletas de conexión.
4. Introducir un destornillador plano por las
ranuras (ver figura) y hacer palanca
suavemente hacia arriba hasta que los
topes de sujeción queden libres.
5. En esta situación, la tapa deberá poderse
extraer con facilidad con la mano.
Ranuras
Ranuras
