CIRCUTOR CVM144 Series - Manual (Página 11)

----- Equipo de medida CVM- 144 -------- --- Pag Nº 10

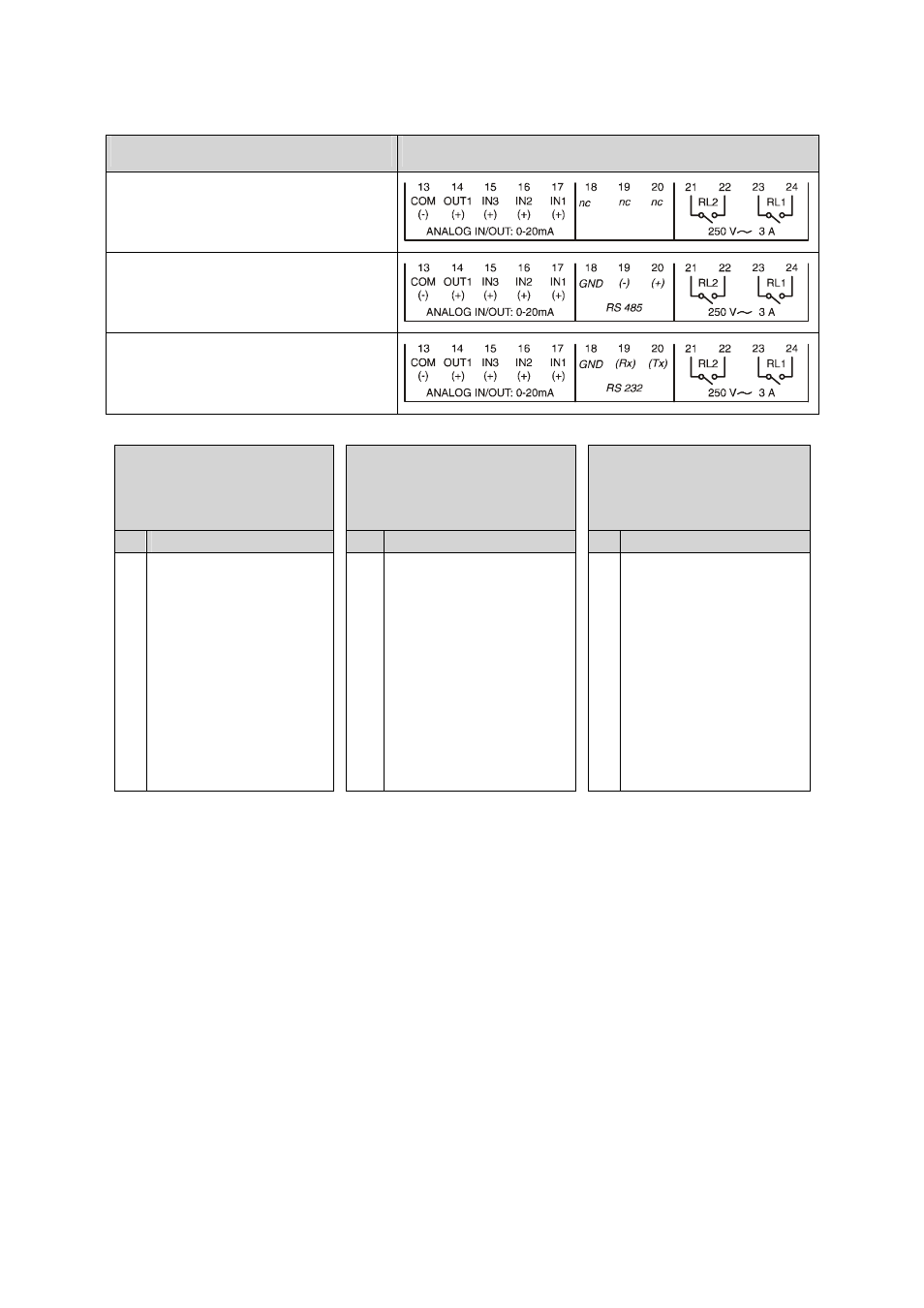

4.3.2.- Módulo Entradas analógicas (7 70 571, 7 70574 y 7 70577)
Descripción Etiqueta Regleta módulo expansión
Mod CVM 144 -C2-Analogue
(Código: 7 70 571)
Mod CVM 144 RS485-C2-Analogue
(Código: 7 70 574)
Mod CVM 144 RS232-C2-Analogue
(Código: 7 70 577)
Mod CVM 144
C2-Analogue
(Código: 7 70 571)
Mod CVM 144
RS485-C2-Analogue
(Código: 7 70 574)
Mod CVM 144
RS232-C2-Analogue
(Código: 7 70 577)
Nº Descripción Borne Nº Descripción Borne Nº Descripción Borne
13
14
15
16
17
18
19
20
21
22
23
24 Común E/S 4-20 mA
Salida 4-20 mA D/A1
Entrada 4-20 mA A/D3
Entrada 4-20 mA A/D2
Entrada 4-20 mA A/D1
No utilizado
No utilizado
No utilizado
Salida Relé RL2
Común Relé RL2
Salida Relé RL1
Común Relé RL1 13
14
15
16
17
18
19
20
21
22
23
24
Común E/S 4-20 mA
Salida 4-20 mA D/A1
Entrada 4-20 mA A/D3
Entrada 4-20 mA A/D2
Entrada 4-20 mA A/D1
RS-485 ( GND)
RS-485 ( - )
RS-485 ( + )
Salida Relé RL2
Común Relé RL2
Salida Relé RL1
Común Relé RL1 13
14
15
16
17
18
19
20
21
22
23
24 Común E/S 4-20 mA
Salida 4-20 mA D/A1
Entrada 4-20 mA A/D3
Entrada 4-20 mA A/D2
Entrada 4-20 mA A/D1
RS-232 ( GND)
RS-232 ( Rx )
RS-232 ( Tx )
Salida Relé RL2
Común Relé RL2
Salida Relé RL1
Común Relé RL1
