CIRCUTOR CVM144 Series Manual del usuario
Página 14
----- Equipo de medida CVM-
144
-------- --- Pag Nº 13

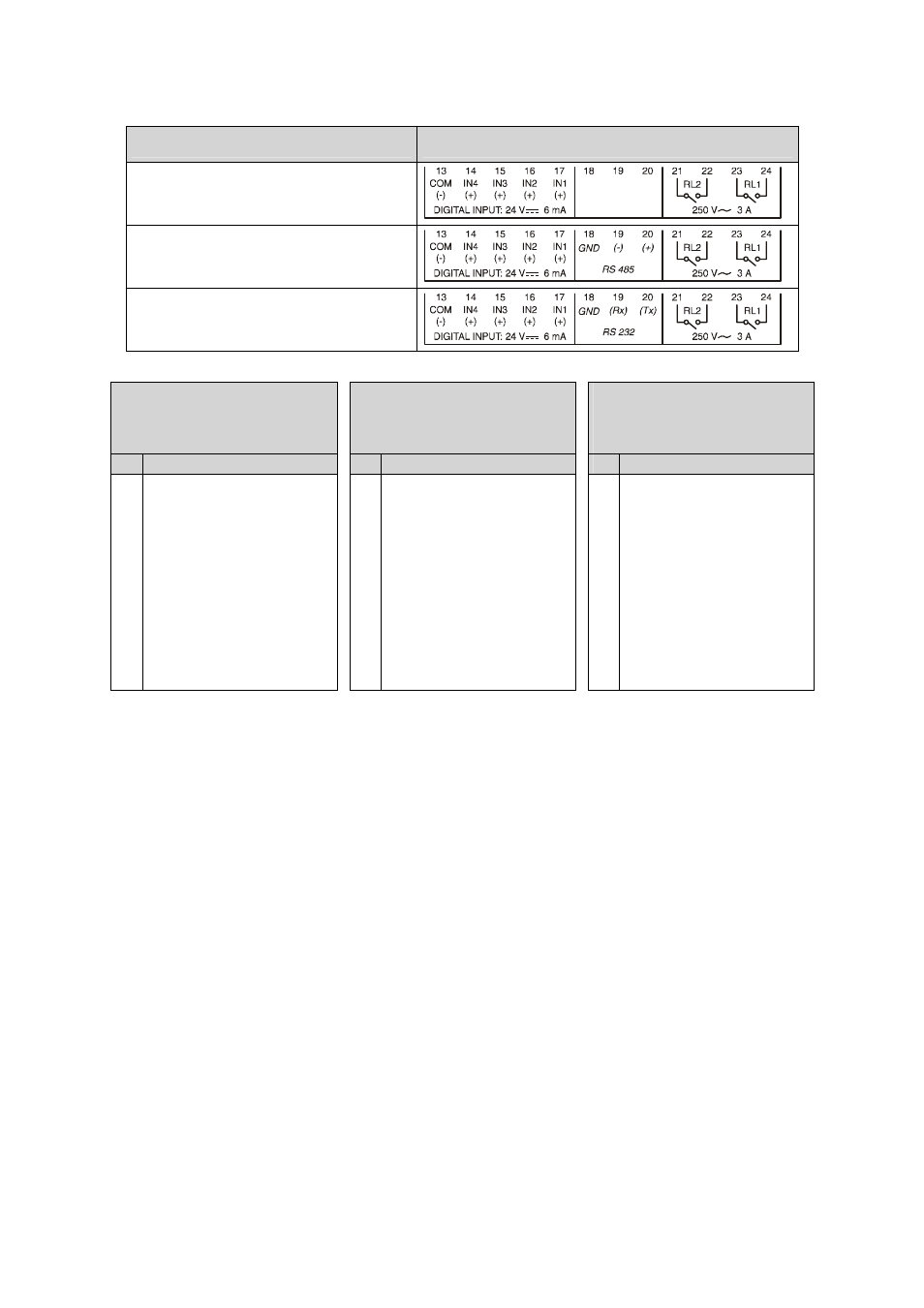

4.3.4.- Módulo Entradas digitales (770 569, 770 579 y 770 580)
Descripción
Etiqueta Regleta módulo expansión
Mod CVM 144 -C2-Digital
(Código: 770 569)
Mod CVM 144 RS485-C2-Digital
(Código: 7 70 579)
Mod CVM 144 RS232-C2-Digital
(Código: 7 70 580)
Mod CVM 144
C2-Digital
(Código: 7 70 569)
Mod CVM 144
RS485-C2-Digital
(Código: 7 70 579)
Mod CVM 144
RS232-C2-Digital
(Código: 7 70 580)
Nº Descripción Borne
Nº Descripción Borne
Nº Descripción Borne
13
14
15
16
17
18
19
20
21
22
23
24
Común entradas digitales
Entrada digital IN4
Entrada digital IN3
Entrada digital IN2
Entrada digital IN1
No utilizado
No utilizado
No utilizado
Salida Relé RL2
Común Relé RL2
Salida Relé RL1
Común Relé RL1
13
14
15
16
17
18
19
20
21
22
23
24
Común entradas digitales
Entrada digital IN4
Entrada digital IN3
Entrada digital IN2
Entrada digital IN1
RS-485 ( GND)
RS-485 ( - )
RS-485 ( + )
Salida Relé RL2
Común Relé RL2
Salida Relé RL1
Común Relé RL1
13
14
15
16
17
18
19
20
21
22
23
24
Común entradas digitales
Entrada digital IN4
Entrada digital IN3
Entrada digital IN2
Entrada digital IN1
RS-232 ( GND)
RS-232 (Rx)
RS-232 (Tx)
Salida Relé RL2
Común Relé RL2
Salida Relé RL1
Común Relé RL1
