1 INSTRUCCIONES BÁSICAS
Este manual pretende ser una ayuda en la instalación y manejo del analizador de
redes tipo CVM-MINI para obtener las mejores prestaciones del mismo.
1.1 Comprobaciones a la recepción
A la recepción del instrumento compruebe los siguientes puntos:
•
El aparato corresponde a las especificaciones de su pedido.
•
Compruebe que el aparato no ha sufrido desperfectos durante el transporte.
•
Compruebe que está equipado con el manual instrucciones adecuado.
Para la utilización segura del CVM-MINI es fundamental que las
personas que lo instalen ó manipulen, sigan las medidas de seguridad
habituales, así como las distintas advertencias indicadas en dicho
manual de instrucciones.
La instalación y mantenimiento de este analizador debe ser efectuado
por personal cualificado.
1.2 Características generales
El analizador de panel CVM-MINI es un es un instrumento de medida programable;
ofrece una serie de posibilidades de empleo, las cuales pueden seleccionarse
mediante menús de configuración en el propio instrumento. Antes de poner en marcha
el analizador, lea detenidamente los apartados de: alimentación, conexionado y
programación, y elija la forma de operación más conveniente para obtener los datos
deseados.
El CVM-MINI mide, calcula y visualiza los principales parámetros
eléctricos
de redes industriales trifásicas equilibradas o
desequilibradas.
La medida se realiza en verdadero valor eficaz, mediante tres
entradas de tensión alterna y neutro, y tres entradas de corriente,
para la medida de secudarios I
N
/1A ó I
N
/5A, procedentes de los
transformadores de medida exteriores.

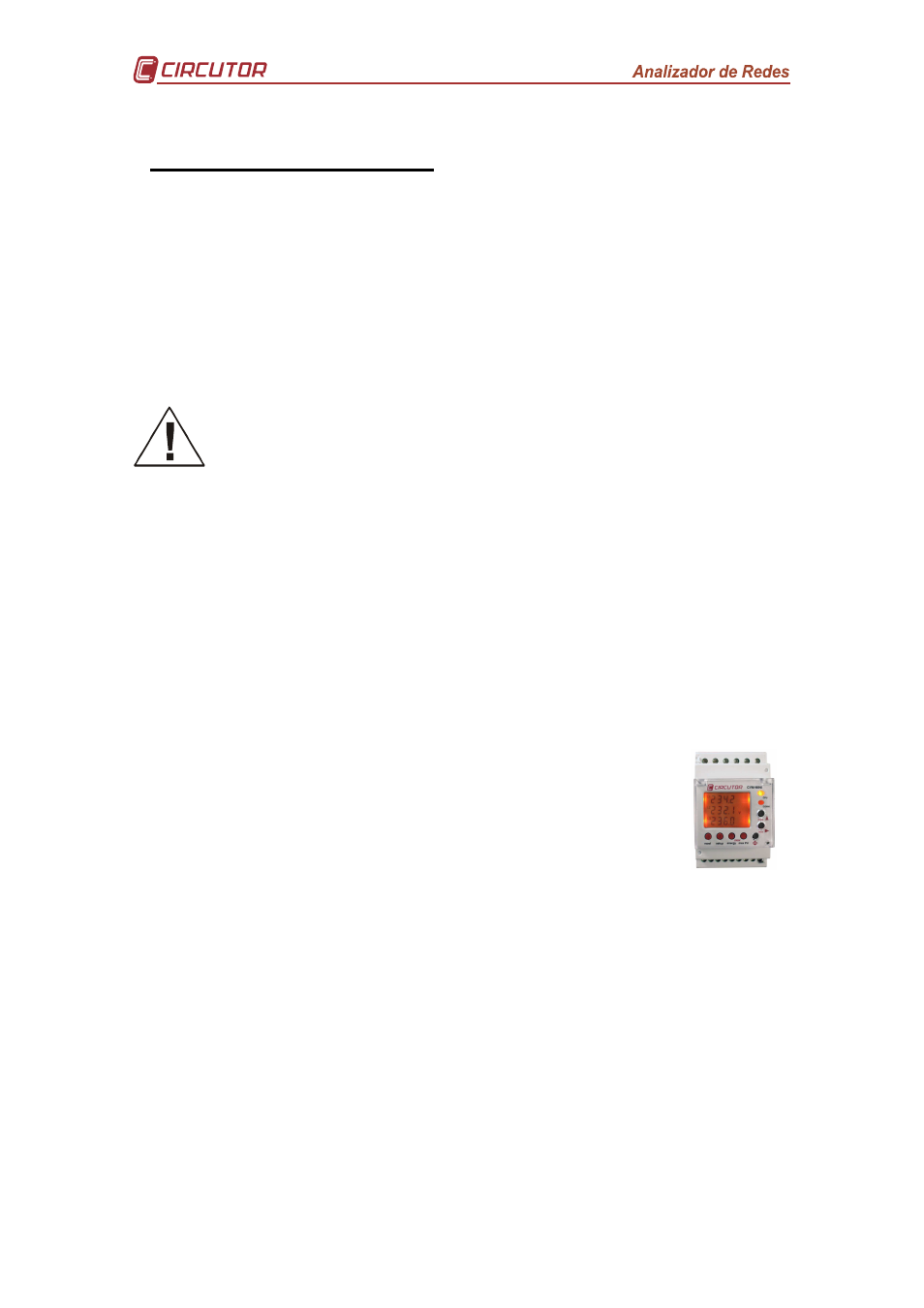

Figura 1 . [CVM-MINI]
El CVM-MINI permite la visualización de todos los parámetros eléctricos, mediante su
display LCD retroiluminado, visualizando tres parámetros eléctricos instantáneos,
máximos o mínimos en cada salto de pantalla.
1.3 Magnitudes eléctricas
Mediante su procesador interno, el CVM-MINI muestra por pantalla y por comunicación
(según modelo), más de 100 magnitudes, las cuales podrán ser de naturaleza
monofásica o trifásicas. La visualización de dichas magnitudes, podrá o no obviarse
por pantalla, según la programación previa realizada en el equipo.
