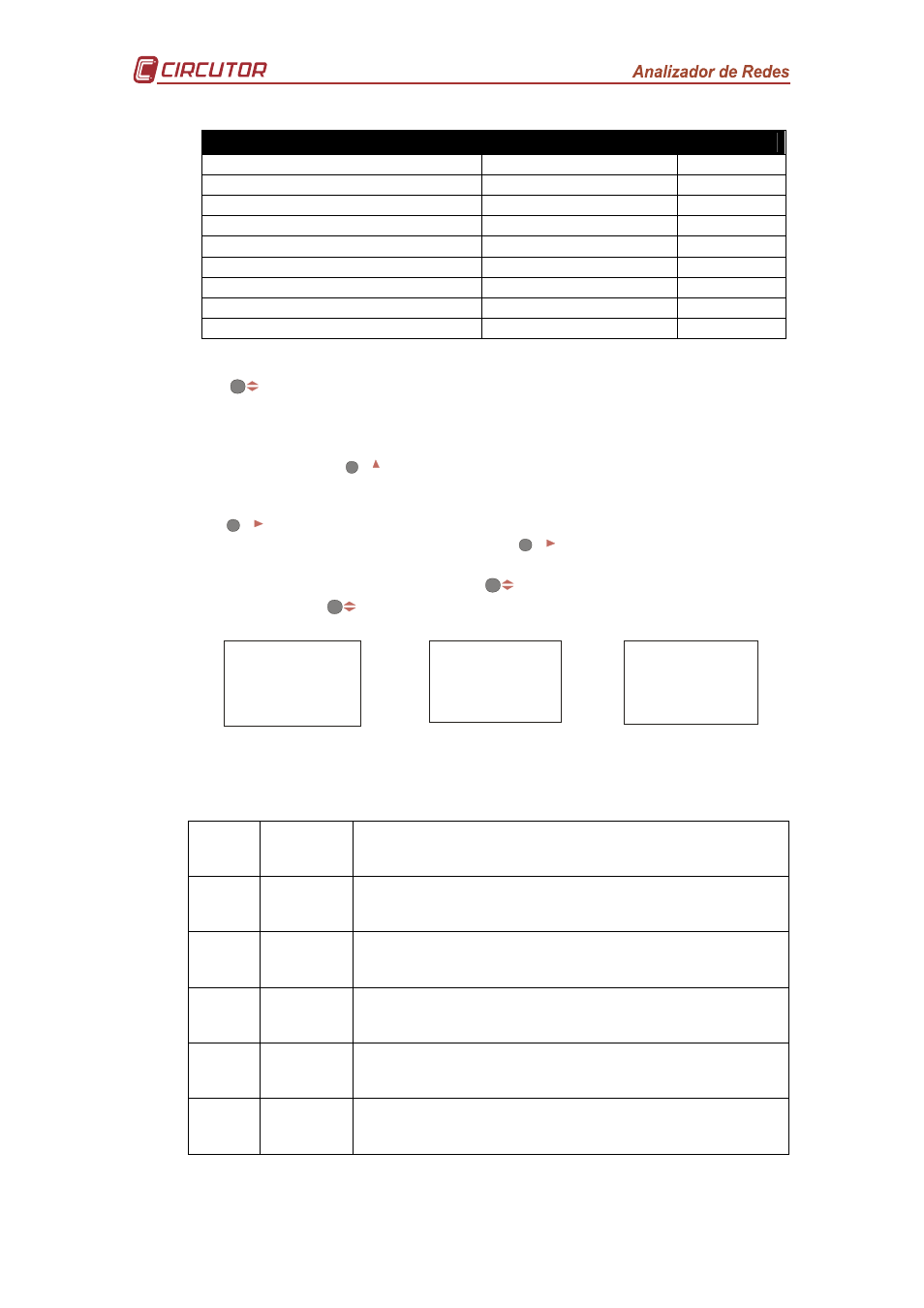

CIRCUTOR CVM-MINI Series - Manual (Página 18)

Página 18 de 26
MAGNITUD SIMBOLO CODIGO
Tensión simple V1 / V2 / V3 90
Corriente A1 / A2 / A3 91
Potencia activa kW1 / kW2 / kW3 92
Potencia reactiva Kvar1 / kvar2 / kvar3 93
Potencia aparente kV·A1 / kV·A2 / kV·A3 98
Factor de potencia PF1 / PF2 / PF3 94
Tensión compuesta V12 / V23 / V31 95
% THD V Thd1 / Thd2 / Thd3 V 96
% THD I Thd1 / Thd2 / Thd3 A 97
Una vez seleccionado el código de Alarma por Condición, y validado el dato mediante la
tecla
,
deberemos introducir el valor máximo, mínimo y el retardo en segundos
(histéresis) de la condición de alarma.
Para introducir los valores de máximo, mínimo e histéresis, debe pulsarse
repetidamente la tecla
max , incrementando el valor del dígito que está parpadeando en
aquel momento.
Cuando el valor en pantalla sea el deseado, pasamos al siguiente dígito pulsando la
tecla
min , permitiendo modificar los valores restantes.
Cuando modifiquemos el último dígito, al pulsar min pasamos otra vez al primer dígito,
pudiendo modificar de nuevo los valores programados previamente. Para validar cada
uno de los datos, debe pulsarse la tecla
. Una vez configurado el retardo, debe
presionarse la tecla , validando el dato y finalizando la configuración.
Ou t 1
HI
0 0 0 .0 Ou t 1
l o
0 0 0 .0 Ou t 1
d e l a
0 0 0 0
Figura 49 . Valor máximo Figura 50 . Valor mínimo Figura 51 . Histéresis / Retardo
La configuración de la salida digital número 2, se presenta por display como
“Out 2”, y debe configurarse con las mismas consignas mostradas en el
ejemplo.
MIN +
MAX +
max > min
ON OFF ON

======

0 Min Max
MIN +
MAX +
max < min
OFF ON OFF
====

====

======
0 Max Min
MIN -- MAX +
ON OFF ON

====

===

Min 0 Max
MIN + MAX --
OFF ON OFF
=======

======
Max 0 Min
MIN --
MAX --
max > min
ON OFF ON

=====

Min Max 0
MIN --
MAX --
max < min
OFF ON OFF
=====

=====

======
Max Min 0
La actuación de las salidas de los valores programados como Máximos y
Mínimos
