Cuando el valor en pantalla sea el deseado, pasamos al siguiente dígito
pulsando la tecla
min , permitiendo modificar los valores restantes.
Cuando modifiquemos el último dígito, al pulsar min pasamos otra vez al
primer dígito, pudiendo modificar de nuevo los valores programados
previamente. Para validar el dato y acceder al siguiente paso de programación,
pulsar
.
s e t
p r i a
0 0 0 0 5
Figura 32 . Relación del primario de corriente
4.1.1.4 Secundario de corriente
Debido a que el analizador CVM-MINI dispone de una doble escala para la
medida del secundario de corriente; debemos configurar el analizador con el
secundario correspondiente del cual deseamos hacer la medida (I
N
/1A ó I
N
/5A).
Para seleccionar una de las dos opciones de medida, basta con seleccionar la
tecla
max y se irán alternando las dos opciones. Una vez seleccionado el
secundario de corriente deseado, debe pulsarse la tecla para validar el
dato y acceder al siguiente paso de programación.
s e t
Se c a
5 s e t
Se c a
1
Figura 33 . Secundario de corriente I
N
/5A Figura 34 . Secundario de corriente I
N
/1A

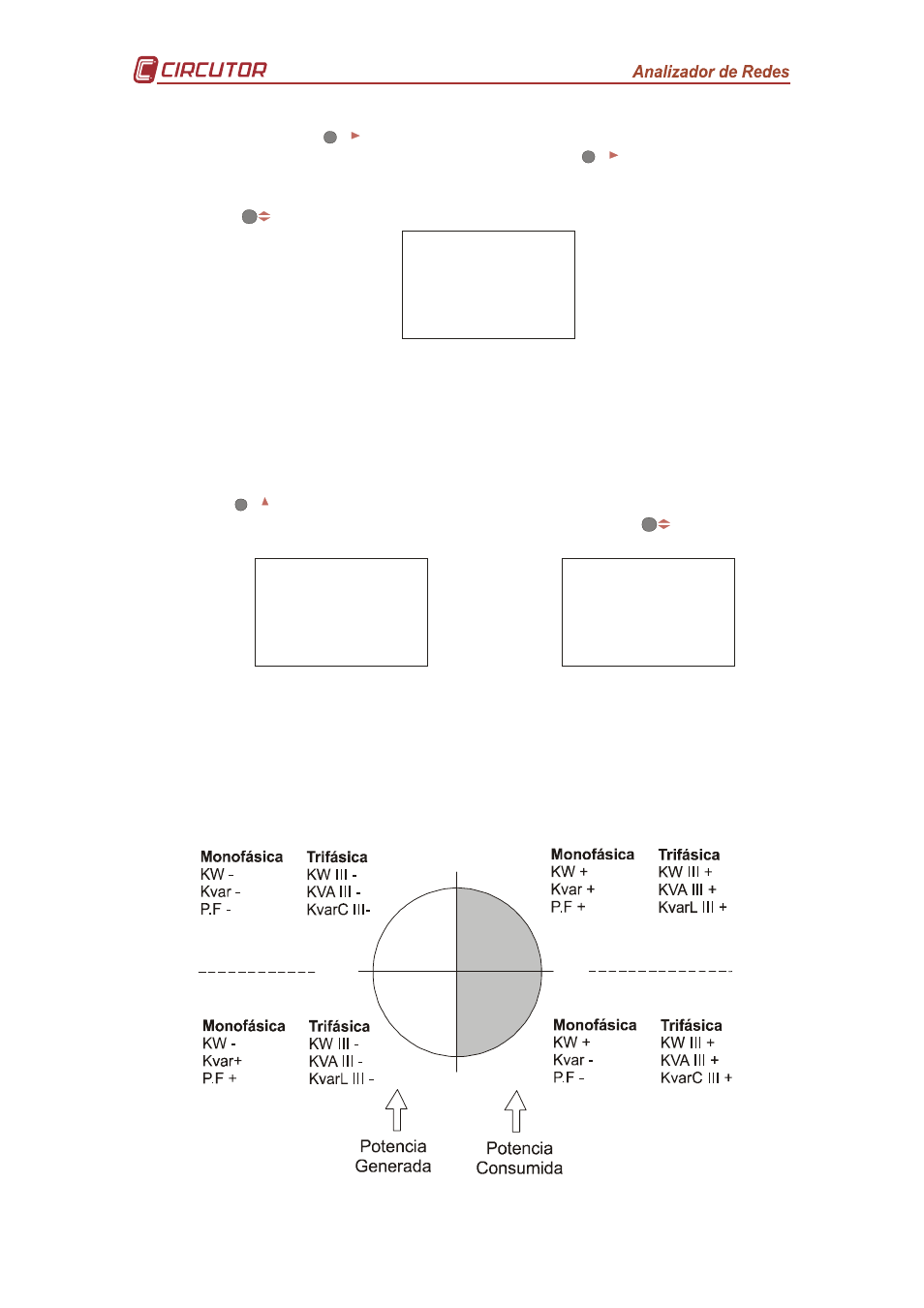

4.1.2 Medida en 2 ó 4 cuadrantes
El Analizador de Redes CVM-MINI puede realizar la medida en dos cuadrantes
(consumo), o bien en cuatro cuadrantes (consumo y generación). En el caso que
se desee realizar la medida únicamente en consumo, es recomendable
seleccionar la opción dos cuadrantes, evitando así la visualización por display de
las energías de exportación o generación (-kW·h / -kVArL·h / -
kVArC·h / -kVA·h).
0º
90º
180º
-90º
Capacitivo
Capacitivo Inductivo
Inductivo
