30
AJUSTES
MANIJA DE
FIJACIÓN
TORNILLO
DE SUJECIÓN
GUÍA DE CORTE
AL HILO
HOJA DE
LA SIERRA

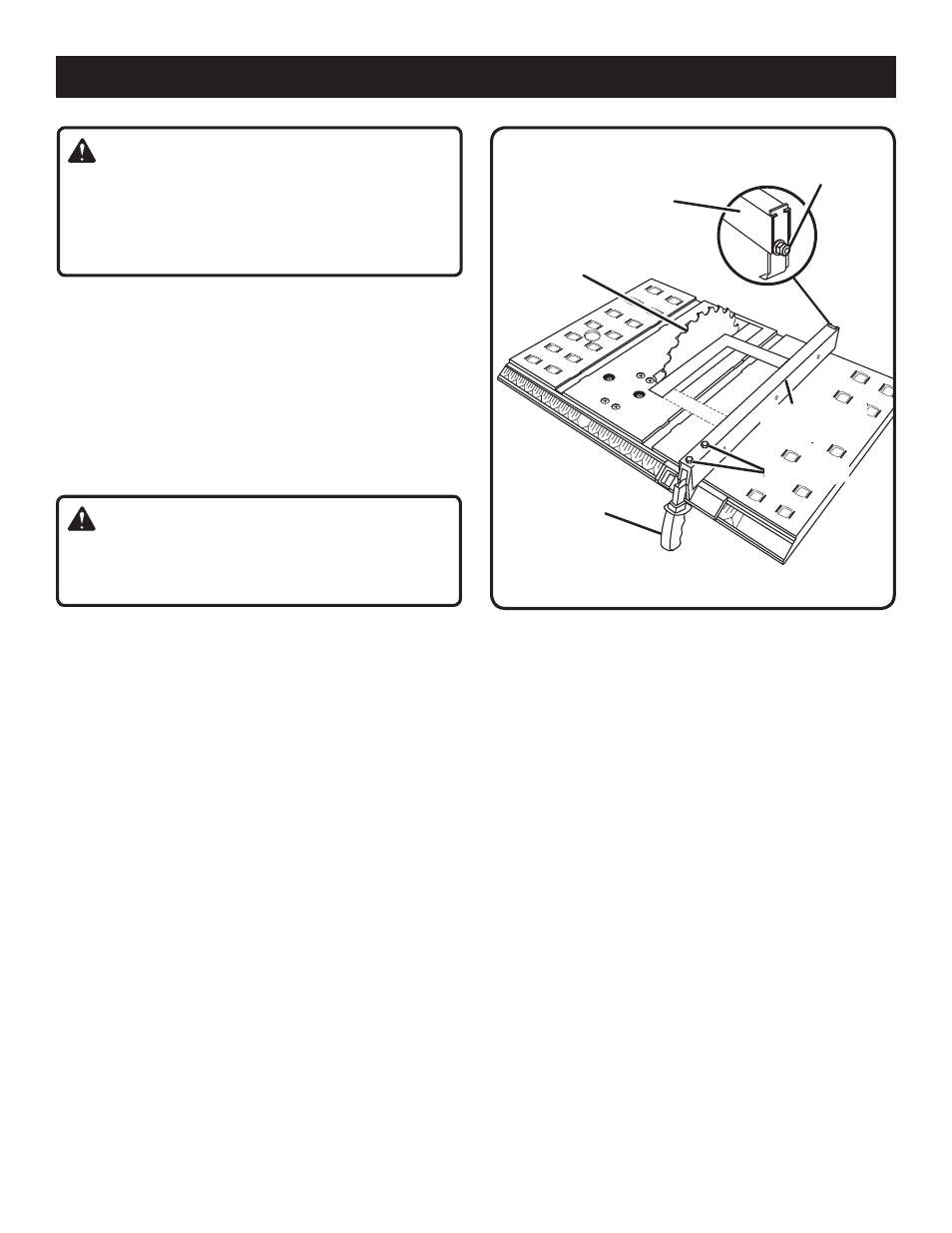

Fig. 33
ADVERTENCIA:
Antes de efectuar cualquier ajuste, asegúrese de que
la herramienta esté desconectada del suministro de
corriente y de que el interruptor esté en la posición de
apagado (OFF). La falta de atención a esta advertencia
podría causar lesiones corporales graves.
Para evitar configuraciones y ajustes innecesarios, una buena
práctica es verificar cada configuración cuidadosamente con
una escuadra de entramar, y efectuar cortes en madera
de desecho antes de efectuar cortes finales en piezas de
trabajo buenas. No inicie ningún ajuste sin haber revisado
con una escuadra y haber efectuado cortes de prueba para
asegurarse de que son necesarios los ajustes.
PARA VERIFICAR LA ALINEACIÓN ENTRE LA
GUÍA DE CORTE AL HILO Y LA HOJA
Vea la figura 33.
ADVERTENCIA:
Para reducir el riesgo de sufrir lesiones, siempre
asegúrese de que la guía de corte al hilo esté paralela a
la hoja antes de iniciar cualquier operación.
 Aflore la guía de corte al hilo; para ello, oprima el seguro
del gatillo y levante la manija de fijación.
 Coloque una escuadra de carpintero junto a la hoja y
ponga la guía de corte al hilo junto a la escuadra. Tome
la medida señalada en la escala de corte al hilo.
 Ponga en su lugar original la guía de corte al hilo y gire
180° la escuadra de carpintero para verificar el otro
lado.
 Si son iguales las dos medidas, afloje los dos tornillos
de la guía de corte al hilo y alinee ésta.
 Vuelva a apretar los dos tornillos.
 Efectúe dos o tres cortes de prueba en madera de
desecho. Si no resultan exactos los cortes, repita el
proceso.
NOTA: Debe estar asegurada la guía de corte al hilo
cuando se engancha la manija de fijación. El tornillo de
la mordaza de la parte posterior de la guía de corte al
hilo se aprieta girándolo a la izquierda para aumentar el
apriete de la parte posterior de la guía.
GUÍA DE CORTE
AL HILO
TORNILLOS
