14

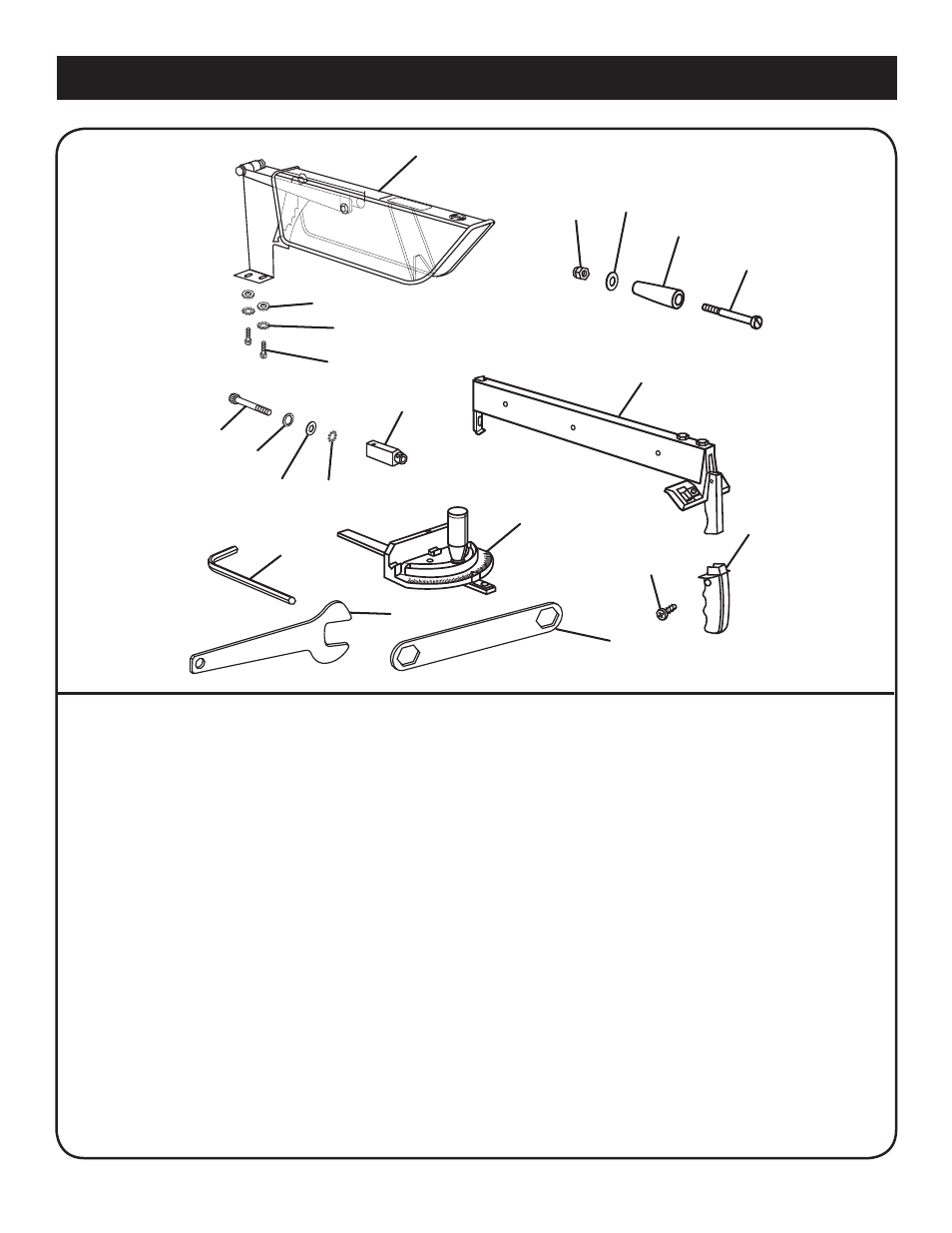

Fig. 5
LISTA DE PIEZAS SUELTAS
1 Sistema protector de la hoja de corte ...............................................................................................................1
2 Tuerca de seguridad ..........................................................................................................................................1
3 Mango de ajuste de la hoja ...............................................................................................................................1
4 Perno de cuello grueso .....................................................................................................................................1
5 Guía de corte al hilo .........................................................................................................................................1
6 Arandela plana ..................................................................................................................................................1
7 Guía de ingletes ................................................................................................................................................1
8 Llave de tuercas pequeña .................................................................................................................................1
9 Llave de tuercas grande ....................................................................................................................................1
10 Llave hexagonal (5 mm) ....................................................................................................................................1
11 Arandela plana [6,4 mm (1/4 pulg.)] ..................................................................................................................2
12 Arandela de seguridad con dientes internos [6,4 mm (1/4 pulg.)] ...................................................................1
13 Perno de cabeza hueca [1/4 - 20 x 5,7 cm (2 1/4 pulg.)] ..................................................................................1
14 Arandela de seguridad con dientes externos [6,4 mm (1/4 pulg.)] ...................................................................3
15 Soporte de montaje ...........................................................................................................................................1
16 Tornillo de cabeza con hueco hexagonal ..........................................................................................................2
17 Arandela plana ..................................................................................................................................................2
18 Tornillo autorroscante ........................................................................................................................................1
19 Empuñadura de la Manija de Bloqueo ..............................................................................................................1
20 Manual del usuario (no se muestra)
1
2
6
3
4
5
17
14
16
13
12
11 14
15
7
8
9
10
19
18
