22

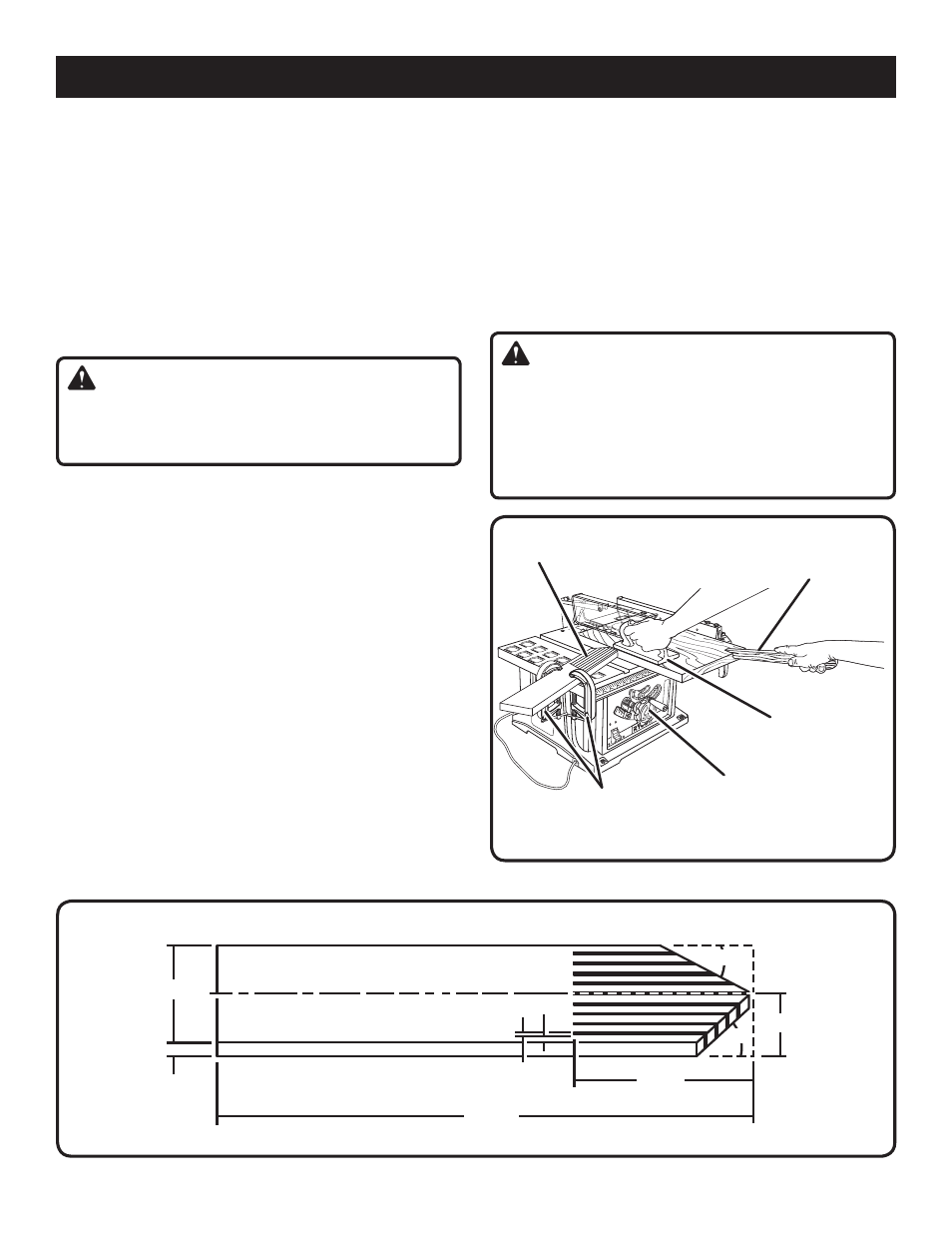

Fig. 18
BLOQUE
EMPUJADOR
PRENSAS
DE MANO
PEINE DE
SUJECIÓN PALO
EMPUJADOR
PALANCA DE
FIJACIÓN DE BISEL
FUNCIONAMIENTO
Fig. 17
PEINES DE SUJECIÓN
El peine de sujeción es un dispositivo que se utiliza para
ayudar a controlar la pieza de trabajo guiándola con
seguridad contra la mesa o guía de corte al hilo. Los peines
de sujeción son especialmente útiles cuando se cortan al
hilo piezas de trabajo pequeñas o para terminar cortes sin
traspaso del espesor de la pieza de trabajo. El extremo está
en ángulo, con varias ranuras cortas para sujetar por fricción
la pieza de trabajo. Asegúrelo en su lugar sobre la mesa con
una prensa de mano (tienen forma de “C”). Pruebe si puede
resistir un contragolpe restringiendo el movimiento hacia
adelante de la pieza de trabajo.
ADVERTENCIA:
Coloque el peine de sujeción contra la porción sin cortar
de la pieza de trabajo, para evitar un contragolpe que
podría causar lesiones corporales graves.
FORMA DE ELABORAR UN PEINE DE
SUJECIÓN
Vea la figura 17.
El peine de sujeción es un proyecto excelente para utilizar
esta sierra. Seleccione una pieza de madera sólida de 19 mm
(3/4 pulg) de grueso, 9,2 cm (3 5/8 pulg) de ancho y 46 cm
(18 pulg) de largo aproximadamente. Marque el centro de
la anchura en un extremo de la tabla. Corte a inglete una
mitad del ancho a 30° y la otra mitad del mismo extremo
a 45°. Consulte la página 26 para obtener la información
sobre cortes a inglete. Marque la tabla a partir del punto
a 15,2 cm (6 pulg.). Prepare la sierra para cortar al hilo
como se explicó en la página 26. Coloque la guía de corte
al hilo para permitir cortar un “dedo” de 6,4 mm (1/4 pulg.)
en la tabla. Avance la tabla lentamente hasta la marca
hecha previamente a 15,2 cm (6 pulg.). APAGUE la sierra
y espere a que la hoja deje de girar completamente antes
de retirar la tabla. Reajuste la guía de corte al hilo y haga
cortes espaciados en la pieza de trabajo para dejar dedos
de 6,4 mm (1/4 pulg.) y 3,2 mm (1/8 pulg.) de espacio entre
los dedos aproximadamente.
FORMA DE MONTAR UN PEINE DE
SUJECIÓN
Vea la figura 18.
Baje completamente la hoja de la sierra. Coloque la guía de
corte al hilo a la distancia requerida según el corte deseado
y asegúrela. Coloque la pieza de trabajo contra la guía, en
el área de la hoja de corte. Ajuste el peine de sujeción para
aplicar resistencia a la pieza de trabajo justamente hacia
adelante de la hoja. Coloque una prensa de mano para fijar
el peine de sujeción al borde de la mesa de la sierra.
ADVERTENCIA:
No ponga el peine de sujeción en la parte posterior de la
pieza de trabajo. Si se coloca inadecuadamente, puede
producirse un contragolpe cuando el peine de sujeción
atrapa la pieza de trabajo y dobla la hoja en la línea de
corte. La falta de atención a esta advertencia puede
causar lesiones corporales graves.
1/8 pulg.
1/4 pulg.
3/4 pulg.
3 5/8 pulg..
1-13/16 pulg.
30°
45°
18 pulg.
6 pulg.
