Ryobi BTS10S - Manual (Página 17)

17

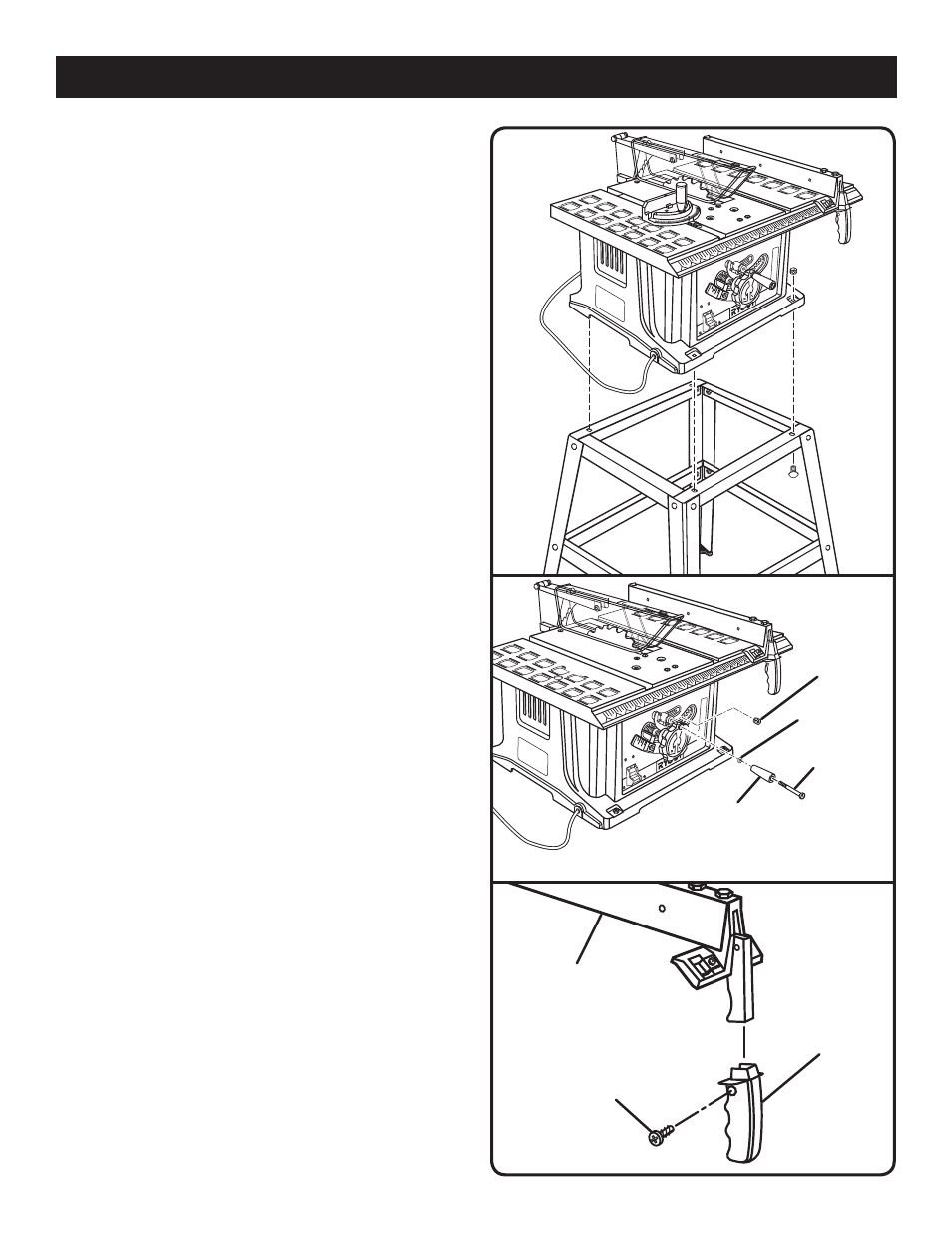

ARMADO
MONTAJE DEL PEDESTAL CON PATAS EN LA
BASE DE LA SIERRA DE MESA
Vea la figura 7.
No levante la sierra sin tener ayuda. La base de la sierra pesa
aproximadamente 42 libras. Manténgala cerca de su cuerpo.
Mantenga sus rodillas dobladas y levante con sus piernas, no
con su espalda. El incumplimiento de estas advertencias puede
resultar en una lesión a la espalda.
 Obtenga lo paquete de piezas varias:
4 pernos de carrocería (1/4-20 x 1-5/8 pulg.)
4 tuercas hexagonales (1/4-20)
NOTA: Esta ferretería estaba en la paquete con la ferretería
para armar el pedestal con patas y los pernos niveladores.
 Coloque la base de la sierra sobre el pedestal con patas.
Alinee los agujeros de la mesa con los agujeros en las riostras
superiores.
 Coloque un tornillo en cada orificio. Asegúrelos con una
tuerca hexagonal. Apriete a mano.
 Repita para los tres agujeros restantes. Apriete toda la fer-
retería con una llave.
AGUJEROS DE MONTAJE
La sierra de mesa debe montarse en una superficie de apoyo firme,
como un banco de trabajo o en un pedestal de patas. Hay cuatro
agujeros para perno en la base de la sierra para este fin. Cada
uno de los cuatro agujeros de montaje debe estar firmemente
atornillado con pernos de máquina de 9,5 mm (3/8 pulg.),
arandelas de seguridad y tuercas hexagonales (no vienen
incluidos). Los pernos deben tener la longitud suficiente para
dar acomodo a la base de la sierra, las arandelas de seguridad,
las tuercas hexagonales y el espesor del banco de trabajo.
Apriete firmemente los cuatro pernos.
Después del montaje revise cuidadosamente el banco de
trabajo para asegurarse de que no haya ocurrido ningún
desplazamiento. Si el banco de trabajo se inclina, desliza o
camina, asegúrelo al piso antes de utilizar la unidad.
PARA INSTALAR EL MANGO DE AJUSTE DE
LA HOJA
Vea la figura 8.
El mango de ajuste de la hoja se monta en el manija de ajuste
de la hoja con un perno de cuello grueso, una arandela y una
tuerca de seguridad.
 Introduzca el perno de cuello grueso en el centro del mango
de ajuste de la hoja. Coloque la arandela en el perno e
introduzca éste en el agujero del manija de ajuste de la hoja.
 Coloque la tuerca de seguridad detrás del manija de ajuste
de la hoja y enrosque dicha el perno de cuello grueso en el
tuerca de seguridad.
 Sosteniendo la tuerca en su lugar, apriételo con un
destornillador.
PARA INSTALAR EL EMPUÑADURA DE LA
MANIJA DE BLOQUEO
Vea la figura 9.
 Inserte la manija en el extremo expuesto de la guía de corte
al hilo asegúrese de que la manija quede bien insertada
hasta el fondo.
 El agujero en la guía de corte al hilo de metal debe quedar
alineado con el agujero rebajado de la manija. Asegure la
manija usando el tornillo.
PERNO DE
CUELLO GRUESO
TUERCA DE
SEGURIDAD
ARANDELA
Fig. 8
Fig. 7
Fig. 9
TORNILLO
GUÍA DE CORTE
AL HILO
EMPUÑADURA
DE LA MANIJA
DE BLOQUEO
MANIJA DE
AJUSTE DE
LA HOJA
