ARMADO
PLACA DE LA
GARGANTA
Fig. 11
TORNILLO
Fig. 12
LLAVE DE
TUERCAS
GRANDE
LLAVE DE
TUERCAS
PEQUEÑA
LLAVE DE
TUERCAS
PEQUEÑA
LLAVE DE
TUERCAS
GRANDE
TUERCA
HEXAGONAL
ARANDELA
INTERIOR DE
LA HOJA
PARA
APRETAR
ÁRBOL
PARA
AFLOJAR

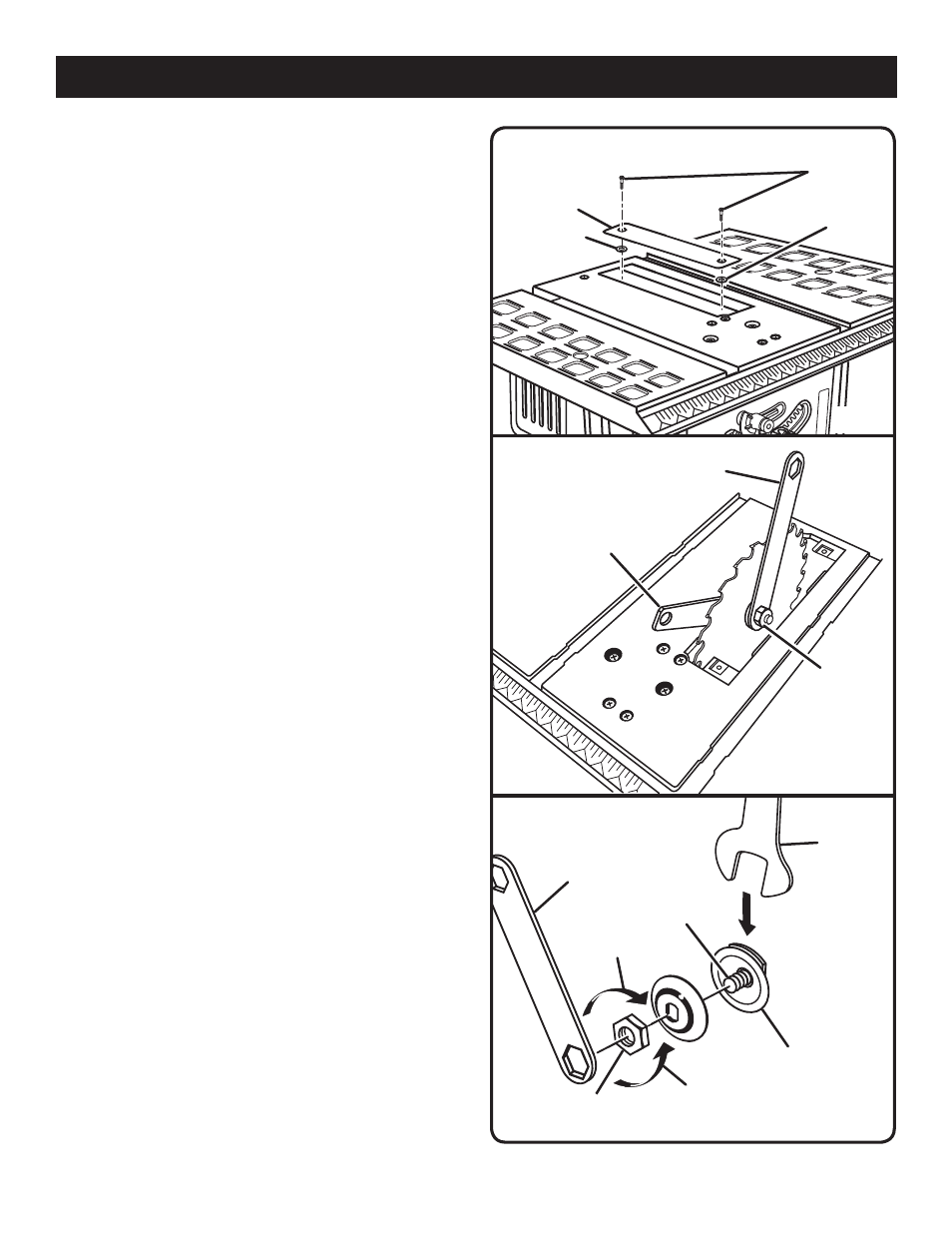

PARA QUITAR Y PONER LA PLACA DE LA
GARGANTA
Vea la figura 10.
 Gire a la derecha el manija de ajuste de la hoja para bajar
la hoja de la sierra.
 Afloje los tornillos de la placa de la garganta.
 Levante de la sierra la placa de la garganta y los
separadores.
 Para volver a instalar la placa de la garganta, coloque los
separadores de los orificios y alinee estos últimos con
los del alojamiento de la sierra.
 Vuelva a apretar los tornillos, cuidando de no excederse,
para no combar o doblar la placa de la garganta.
PARA REVISAR LA INSTALACIÓN DE LA HOJA
DE LA SIERRA
Vea las figuras 11 - 12.
Para revisar la hoja de la sierra:
 Gire a la derecha el manija de ajuste de la hoja para bajar
la hoja de la sierra.
 Quite la placa de la garganta.
 Empuje la palanca de fijación de biseles a la derecha para
fijar el ángulo de la hoja.
NOTA: Si es necesario apretar aún más la palanca de
fijación de bisel, extraiga la planca de resorte y gírela a
la izquierda. Suelte la planca para permitir que se asiente
y luego empújela a la derecha hasta dejarla firmemente
apretada.
Para aflojar la hoja:
 Suba la hoja a su máxima altura; para ello, gire a la
izquierda el manija de ajuste de la hoja.
 Coloque el extremo abierto de la llave grande de la hoja
en las partes planas del árbol y ponga la llave pequeña
en la tuerca hexagonal.
 Sosteniendo firmemente ambas llaves, tire de la llave
pequeña hacia adelante, hacia la parte frontal de la
máquina, para aflojar la tuerca hexagonal.
Para apretar la hoja:
 Suba la hoja a su máxima altura; para ello, gire a la
izquierda el manija de ajuste de la hoja.
 Coloque el extremo abierto de la llave grande de la hoja
en las partes planas del árbol y ponga la llave pequeña
en la tuerca hexagonal.
 Sujetando firmemente ambas llaves, empuje la llave
pequeña hacia la parte posterior de la máquina.
Asegúrese de que la tuerca hexagonal esté firmemente
apretada. No haga un apriete excesivo.
NOTA: El eje del árbol tiene rosca derecha.
Verifique que haya los espacios necesarios para permitir el
giro libre de la hoja.
 Gire a la derecha el manija de ajuste de la hoja para bajar
la hoja de la sierra.
 Vuelva a instalar la placa de la garganta.
DESMONTAJE DE LA PLACA DE LA GARGANTA
TUERCA
HEXAGONAL
SEPARADOR
SEPARADOR
Fig. 10
