CQ-D5501N

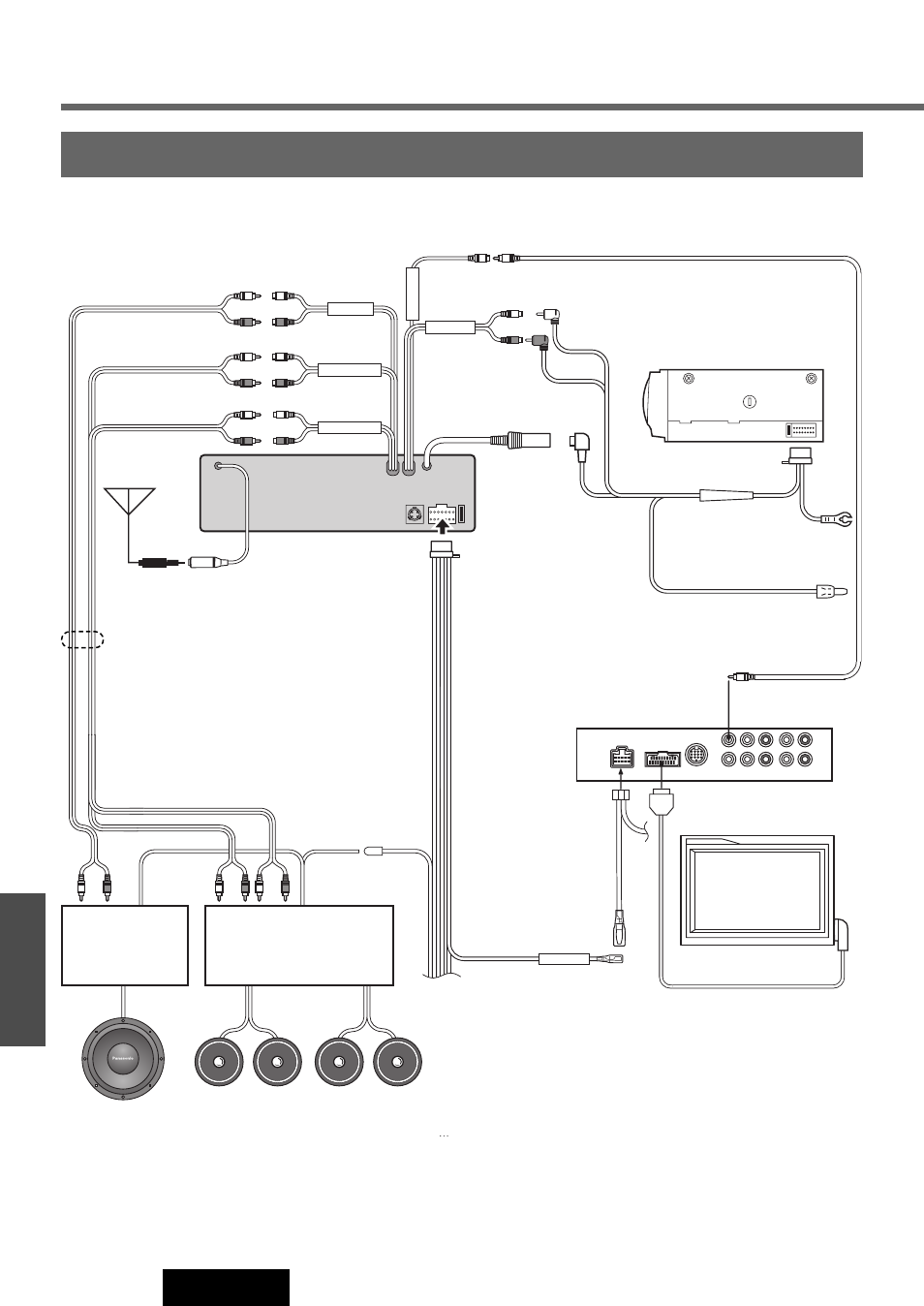

Conexiones de cables
(continúa)
Conexión con el cambiador de discos CD (CX-DP880N)
Conexión con el cambiador de discos CD (CX-DP880N) (opcional).
Nota:
¡ Adicionalmente, consulte el manual de instrucciones de los dispositivos conectados.
PRE-OUT FRONT
PRE-OUT REAR
S.W-OUT
+ - + - + - + -
VIDEO-OUT
CH/AUX-IN
VIDEO-CONT
Amplificador de potencia
externo de 4 canales
(opcional)
Amplificador de potencia
externo de 2 canales
(opcional)*
Altavoces
traseros
CJ-DA6920N
Altavoces
delanteros
CJ-DA1700N
CY-VM1500EX
(opcional)
Visualizador LCD en
color
Cable de control de vídeo
(entrada)
(Verde/franja amarilla)
SW-OUT
(Monofónica)
PRE-OUT (trasera)
PRE-OUT (Frontal)
Altavoz de
subgraves
CJ-HD303N
CQ-D5501N
Reproductor de discos
DVD/receptor
*Para utilización como amplifi-
cador monofónico (conexión en
puente) (opcional).
(R)(Rojo)
(L)(Blanco)
(Rojo)
(Blanco)
(R)(Rojo)
(L)(Blanco)
PRE-OUT (Frontal/trasero)
Cable RCA
(suministrado con el CQ-D5501N)
CX-DP880N
(opcional)
Cambiador de discos CD
Cable de tierra del conector de alimentación
A una parte metálica limpia y desnu-
da del chasis del automóvil.
Cable de extensión
(DIN/BATT/RCA/GND)
(R)(Rojo)
(L)(Blanco)
CH/AUX-IN
Cable RCA
VIDEO-OUT
(Amarillo)
Cable de la batería
A la batería del automóvil,
+12 V CC continuos.
Cable DIN
VIDEO-IN
(Amarillo)
Cable de alimentación
de control del amplifi-
cador externo
(Azul/franja blanca)
Conector de
alimentación
Cable RCA (opcional)
