CQ-D5501N

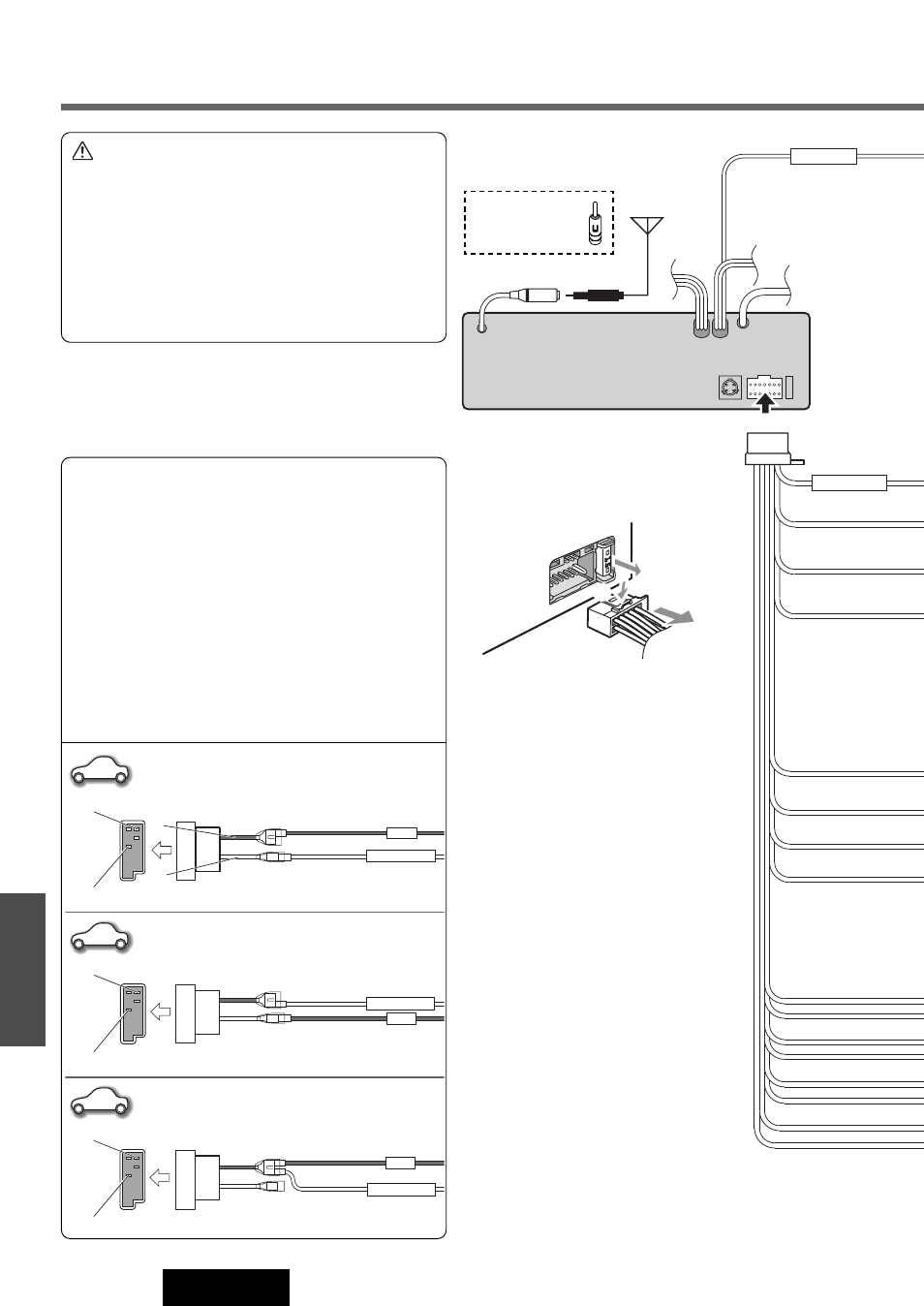

Conexiones de cables
(continúa)
VIDEO-OUT
VIDEO-CONT
Precaución
¡ Compruebe los conectores de su automóvil (vea la
precaución de abajo) antes de conectar el sistema.
¡ Para evitar daños en la unidad, asegúrese de seguir el
diagrama de conexiones.
¡ Pele unos 5 mm de los extremos del cable para efec-
tuar la conexión (sólo cables con conector que no sea
ISO).
¡ No inserte el conector de la alimentación en la unidad
hasta haber completado las conexiones.
Precauciones (Conector ISO)
¡ La disposición de patillas del conector de alimentación conforma la
norma ISO.
¡ La disposición de patillas de los conectores ISO de algunos
automóviles puede ser distinta de la indicada en la norma ISO.
¡ Compruebe que la disposición de patillas del conector de su
automóvil conforme la norma ISO.
¡ Para los automóviles de los tipos A y B, cambie las conexiones de
los cables rojo y amarillo como se muestra a continuación.
¡ Después de la conexión, aísle las partes marcadas ( C ) con cinta
aislante.
Nota:
¡ Para los automóviles que no sean de los tipos A y B,
consulte al taller de automóviles de su localidad.
C
C
BATTERY 15A
ACC
C
C
BATTERY 15A
ACC
C
C
ISO
A
B
Standard ISO
Car Type A
Car Type B
BATTERY 15A
ACC
A7: Suministro de 12 V activado en IGN o ACC
(Rojo)
(Amarillo) (Amarillo)
(Rojo)
(Rojo)
(Amarillo) (Amarillo)
(Rojo) (Rojo)
(Amarillo) (Rojo)
(Amarillo)
A4: Suministro de 12 V activado en IGN o ACC
A4: Batería de +12 V (alimentación permanente)
A7: Batería de +12 V (alimentación permanente)
A7: Batería de +12 V (alimentación permanente)
A4: Sin conexión
A7
A4
Conexiones básicas
Antena
1
3
2
Conector de
alimentación
Adaptador
antena ISO
e
(si es necesario)
*Fusible (15 A) Solicite el reemplazo
del fusible al Centro de servicio técnico
Panasonic autorizado de su localidad.
No trate de reemplazar el fusible usted
mismo.
CQ-D5501N
Reproductor de discos
DVD/receptor
VIDEO-OUT (Amarillo)
Norma ISO
Tipo de automóvil A
Tipo de automóvil B
