CQ-D5501N
Conexiones de cables
(continúa)
SOURCE SEL
VOL
SOURCE
1 2 3 4 DR COM P POSI SPC DIM
MUTE
AC300
super brigh t mul ti-col or dis play & 30w Powe r Amp lifier for Ce nter Sp eaker
DIGITA L
PRO LO GIC
DIGATAL SURR OUND PROCES SOR
POSITION
DIMM ER
SPACE
PWR
L
L L
R R
R
ACC
BATTERY 5A
CENTER
AMP-CONT MAX 0.1A

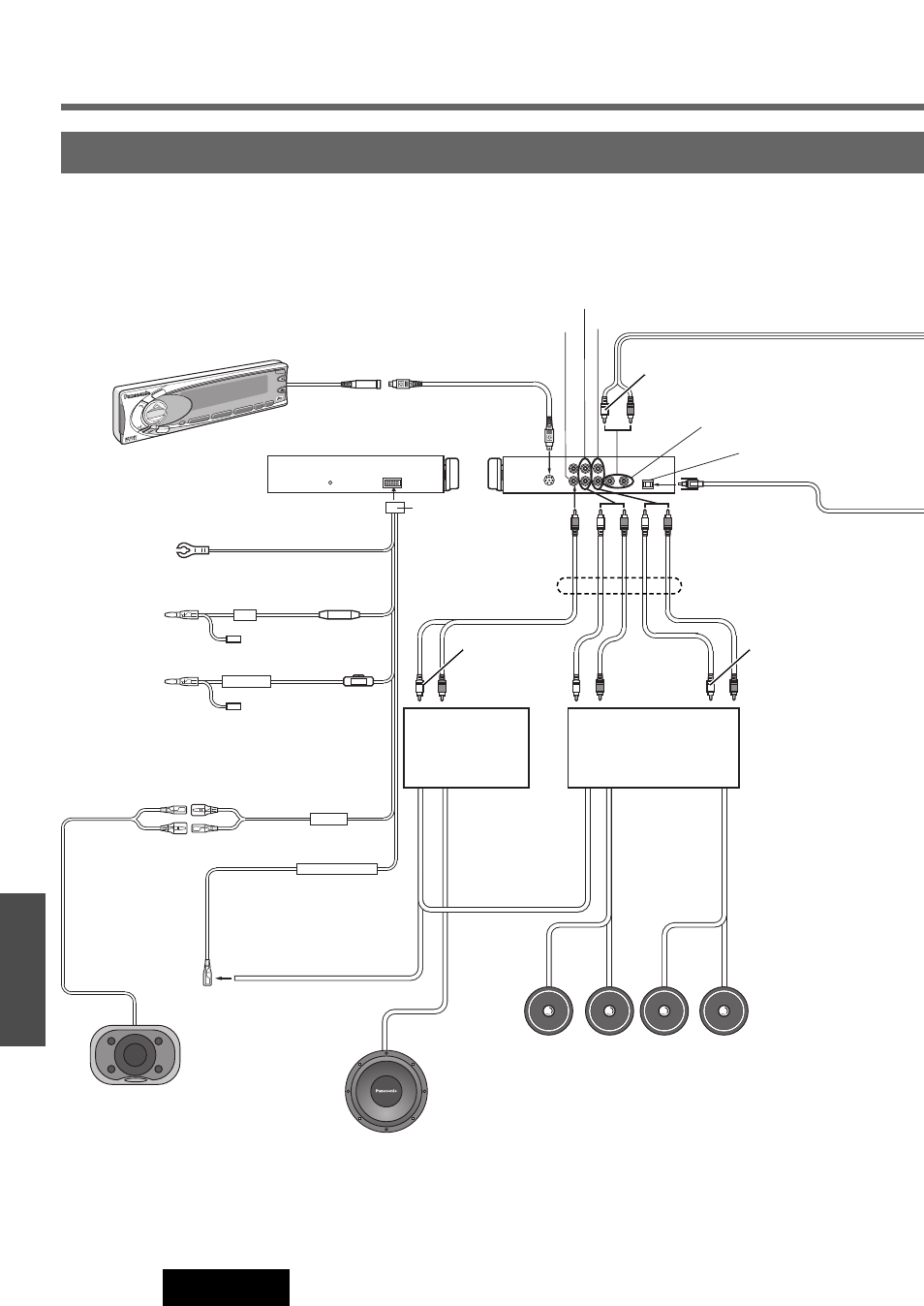

Conexión con el procesador de sonido Surround digital (CY-AC300EX, opcional), amplificadores de potencia (opcionale)
y monitores.
Nota:
¡ Adicionalmente, consulte el manual de instrucciones de los dispositivos conectados.
Conexión con el procesador de sonido Surround digital (CY-AC300EX)
Procesador Digital Surround
CY-AC300EX
(opcional)
Amplificador de potencia
externo de 4 canales
(opcional)
Amplificador de potencia
externo de 2 canales
(opcional)*
Cable de la
batería
A la batería del automóvil, +12 V
CC continuos
Cable del altavoz
central
Cable de ali-
mentación de
control del
amplificador
externo
(Azul/franja blanca)
(Conecte a AMP-CONT)
Altavoz central
EAB-CF2
(opcional)
Altavoz de subgraves
CJ-HD303N
Izquierdo
* Para utilización como amplificador monofónico (conexión en puente) (opcional)
Derecho Izquierdo Derecho
Cable de alimentación
A la alimentación de
ACC, +12 V CC
Cable de ali-
mentación de con-
trol del amplifi-
cador externo
(Azul/franja blanca)
Cable de alimentación de con-
trol del amplificador externo
(Azul/franja blanca)
Cable de tierra
A una parte metálica limpia y
desnuda del
chasis del automóvil.
Unidad de operación/Unidad principal
Cable DIN de conexión
(Suministrado con el CY-AC300EX)
SUB•W
ANALOG-IN
DIGITAL-IN
Cable de fibra óptica
(CA-LRD60, opcional)
(R)(Rojo)
(L)(Blanco)
REAR
FRONT
CY-AC300EX
Unidad principal (trasera)
Alimentación
Conector
(Suministrado con el
CY-AC300EX)
Cable RCA (opcional)
(Frontal)
(Negro)
Resistor (220 Ω )
(Cuando se emplea un
cable en forma de Y)
Fusible (5 A)
(Amarillo)
(Negro/franja verde)
(Negro)
(Rojo)
Cable RCA (opcional)
(R)(Rojo) (L)(Blanco) (R)(Rojo)
(L)(Blanco)
Altavoces traseros
CJ-DA6920N
Altavoces delanteros
CJ-DA1700N
(R)(Rojo)
(L)(Blanco)
