©2012 Magnum Energy, Inc. 1
1.0 Generalidades
1.0 Generalidades
El control remoto ME-ARC le permite controlar y personalizar los parámetros
de funcionamiento de su inversor/cargador Magnum. Este control remoto se
puede utilizar en todos los modelos de inversor/cargador Magnum para que
no exista confusión entre plataformas.
El ME-ARC50 se suministra de serie con un cable de teléfono de 15 metros
(50 pies), 4 conductores (par trenzado), e incluye una memoria no volátil
(conserva confi guraciones ajustables, incluso si se retira la alimentación del
control remoto o del inversor).
Información: Este manual es para el ME-ARC con la versión 3.0 o
superior, consulte la sección TECH: 02 Revisions (versiones), en la
página 42 para obtener información sobre la forma de determinar
su nivel de versión.
Botones
de menú
Perilla giratoria
SELECT
Pantalla
LCD
Botones
pulsadores
ON/OFF
Indicadores
LED
Float Charging
DC 13.34V + 0A

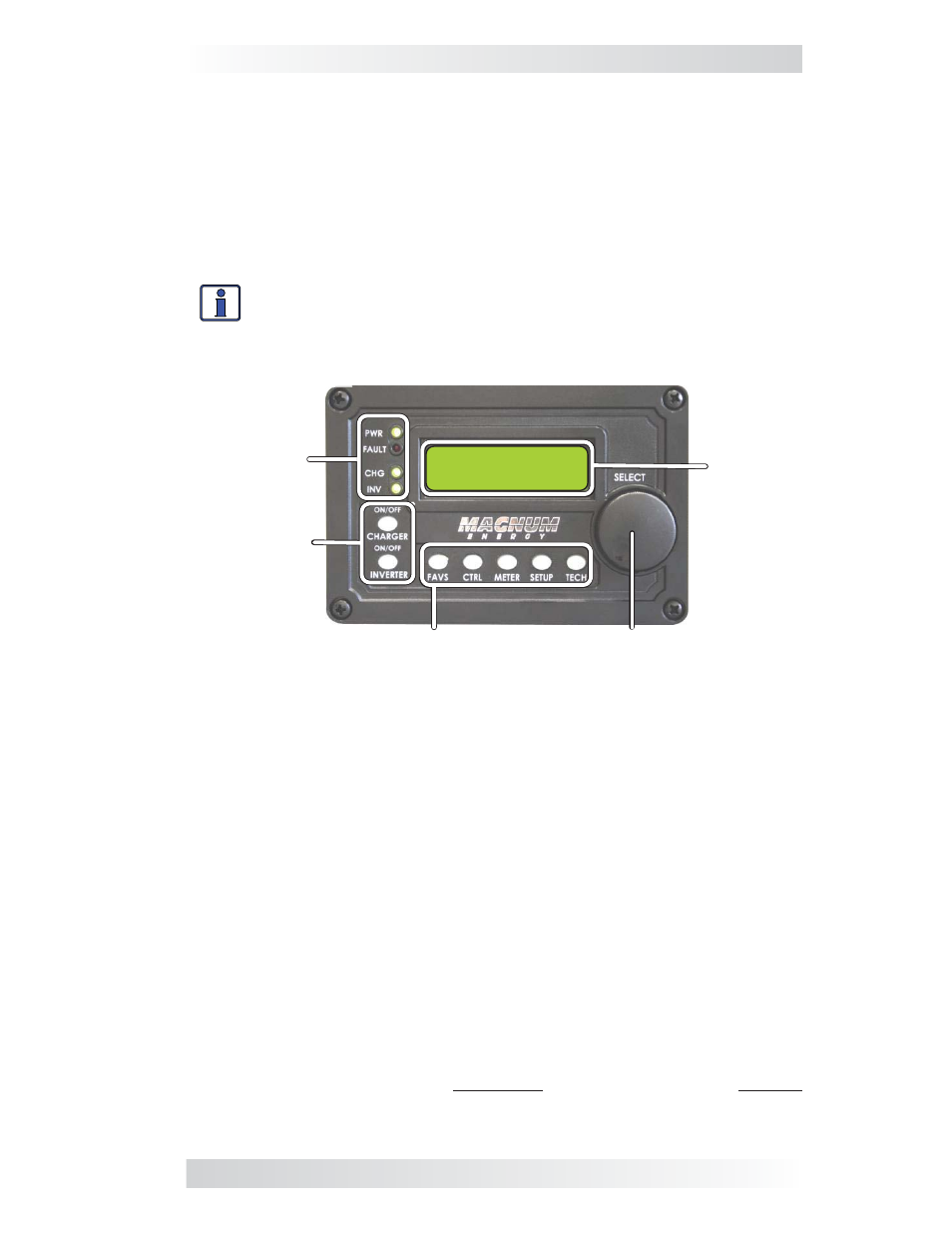

Ilustración 1-1, Características del Panel Frontal
El ME-ARC se encuentra equipado con las siguientes características:
•
Indicadores LED – Los LED de un solo vistazo proporcionan el estado
del inversor/cargador de una manera directa.
• Pantalla LCD – La pantalla LCD es una pantalla alfanumérica de 16 x 2
líneas (32 caracteres en total), es utilizada para confi gurar la operación
del inversor/cargador, así como para visualizar el estado actual o los
avisos de fallo.
• Botones pulsadores ON/OFF (x2) – Los botones ON/OFF permiten
activar o desactivar rápida e independientemente el inversor o cargador.
• Botones de menú (x5) – Permiten que el inversor o cargador, sea
confi gurado según sus preferencias individuales del sistema. Estos
botones también permiten un acceso sencillo a las opciones del menú
que pueden ayudar con el seguimiento y la resolución de problemas del
sistema de inversor/cargador.
• Perilla giratoria SELECT – La perilla codifi cadora giratoria es similar a
una perilla del radio del coche y se utiliza para desplazarse rápidamente
y seleccionar las distintas opciones del menú y la confi guración. Al pulsar
la perilla giratoria le permite seleccionar una opción del menú, o guardar
una confi guración una vez que se visualiza en la pantalla LCD.
