4 ©2012 Magnum Energy, Inc.
2.0 Instalación
13,3 cm
8,3 cm
9,8 cm
2,3 cm
2,9 cm
3,8 cm
2,5 cm
7,0 cm
4,1 cm
14,9 cm

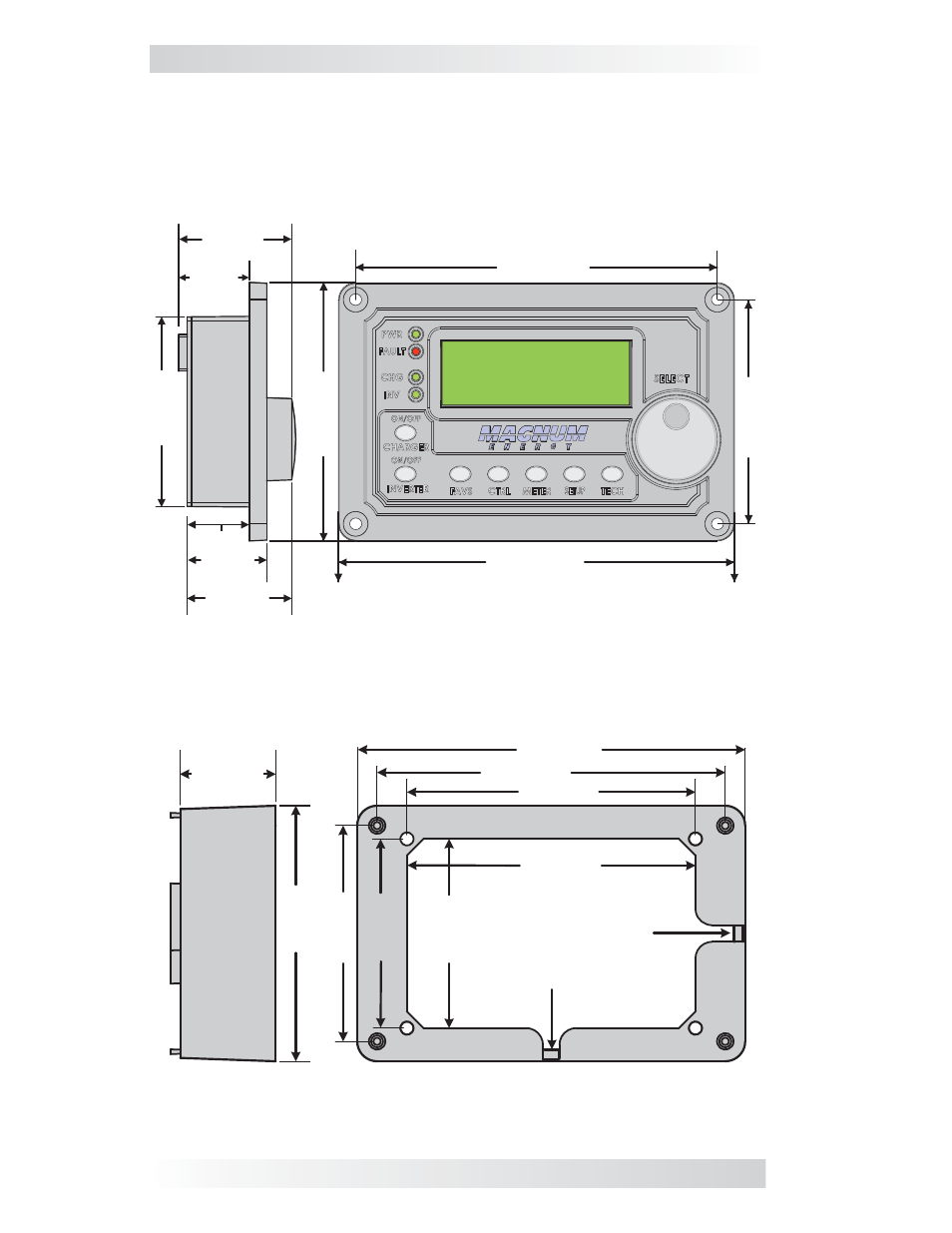

Ilustración 2-4, Medidas del Bisel del Control Remoto
Ilustración 2-3, Dimensiones del Control Remoto ME-ARC
9,8 cm
11,1 cm
13,3 cm
14,9 cm
7,3 cm 8,3 cm
11,1 cm
7,3 cm
Corte la lengueta para
pasar los cables en el
montaje al ras sobre
la superficie
3,8 cm
2.3 Dimensiones del Bisel y del Control Remoto
ME-ARC
Utilice la siguiente información (Ilustraciones 2-3 y 2-4), al preparar el montaje
del control remoto ME-ARC y el bisel (si corresponde). Las indicaciones para
el montaje de ambos equipos se presentan en la Sección 2.4.
