FR
Notice de montage abrégée (Français)
Notice de montage abrégée blueplanet 5.0TL3 - 9.0TL3 Page 9
REMARQUE
Si la résistance de ligne est élevée, c'est-à-dire si le câble est long du côté réseau, la tension aug-
mente sur les bornes réseau de l'onduleur lors de l'alimentation. L'onduleur surveille cette tension.
L’onduleur se déconnecte si la tension du réseau dépasse le seuil de surtension de réseau spécifique
au pays.
›
Veiller à ce que les sections de câbles soient suffisamment élevées ou que les câbles soient suffi-
samment courts.
Procéder au raccordement au réseau
ඣ Connecteur à fiche CA configuré.
1.
Raccorder les connecteurs à fiche CA configurée et appareil.
2. Poser le câble selon les normes.

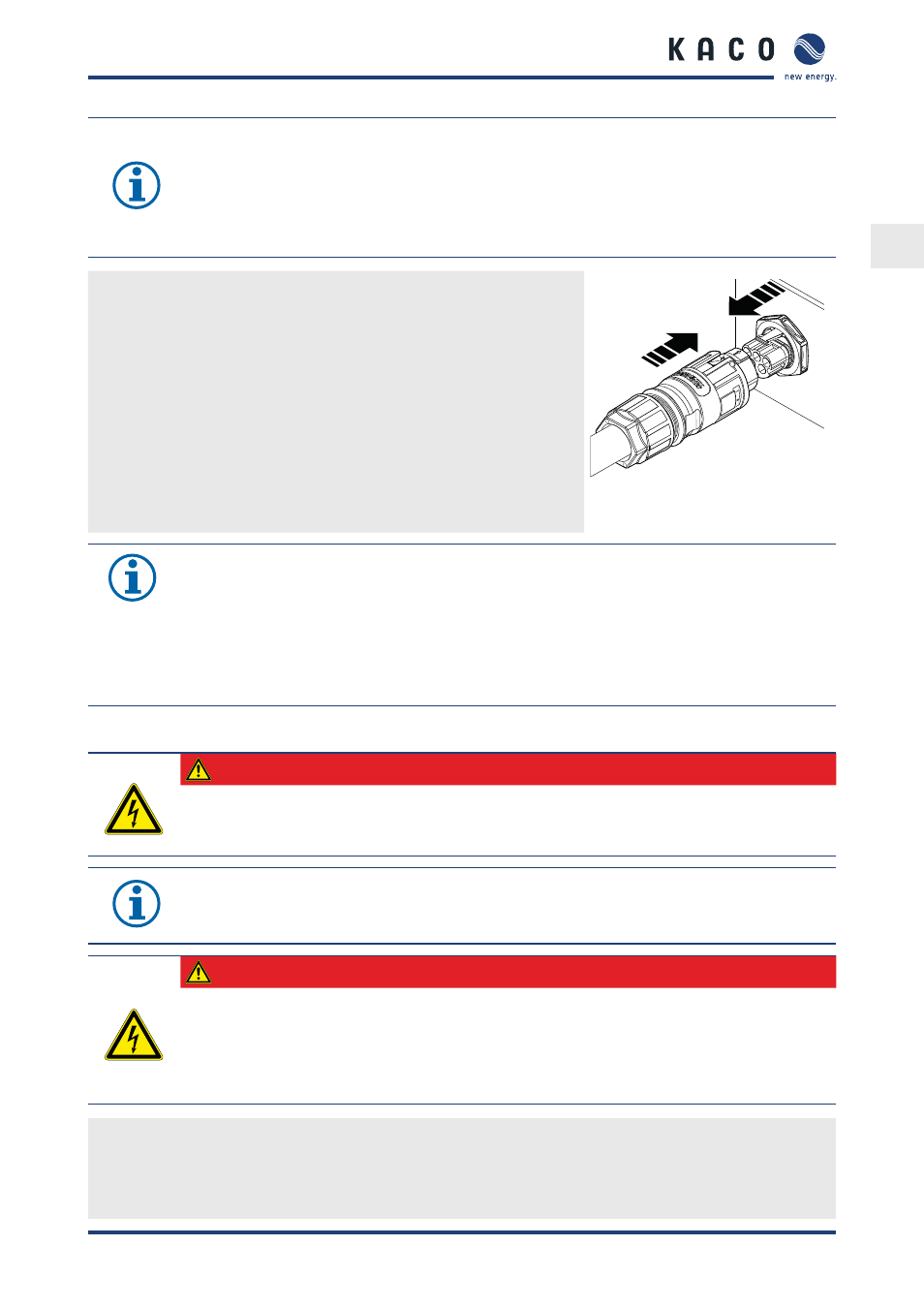

» L'onduleur est raccordé au réseau. Figure 16 : Raccordement par insertion des
connecteurs à fiche CA confi-
guré et appareil.
REMARQUE
Dans l’installation finale, prévoir un dispositif de sectionnement côté CA. Ce dispositif de sectionne-
ment doit être installé de sorte à être constamment accessible.
Si un disjoncteur différentiel est requis selon les prescriptions d'installation, il convient alors d'utili-
ser un disjoncteur différentiel de type A.
Pour toute question sur le type qui convient, veuillez contacter l'installateur ou le service clientèle
KACO new energy.
1.5.5 (7.5) Raccordement du générateur PV à l'appareil
DANGER
Danger de mort par tension de contact
›
Conformément à la CEI 62109-1 § 5.3.1, une mise à la terre des modules PV ou des strings raccordés
est formellement proscrite.
REMARQUE
Les modules PV doivent répondre à la norme CEI 61730 catégorie A pour la tension du système
CC prévue, mais au moins pour la valeur de la tension réseau CA.
DANGER
Danger de mort par tension de contact
› Au cours du montage : isoler électriquement les bornes CC positives et CC négatives du potentiel
terrestre (PE).
› Déconnecter l'onduleur du générateur PV en actionnant le disjoncteur CC intégré.
›
Retirer le connecteur à fiche.
Vérifier l'absence de défaut à la terre
1. Déterminer la tension continue et la résistance au niveau du générateur PV pour :
–
la mise à la terre de protection (PE) et la ligne positive
– la mise à la terre de protection (PE) et la ligne négative
