FR
Notice de montage abrégée (Français)
Notice de montage abrégée blueplanet 5.0TL3 - 9.0TL3 Page 5
150mm
500 mm
700 mm
250mm
150mm
700 mm
500 mm
1
2
3
4
5
6
1220
510
160
582
920
216
180

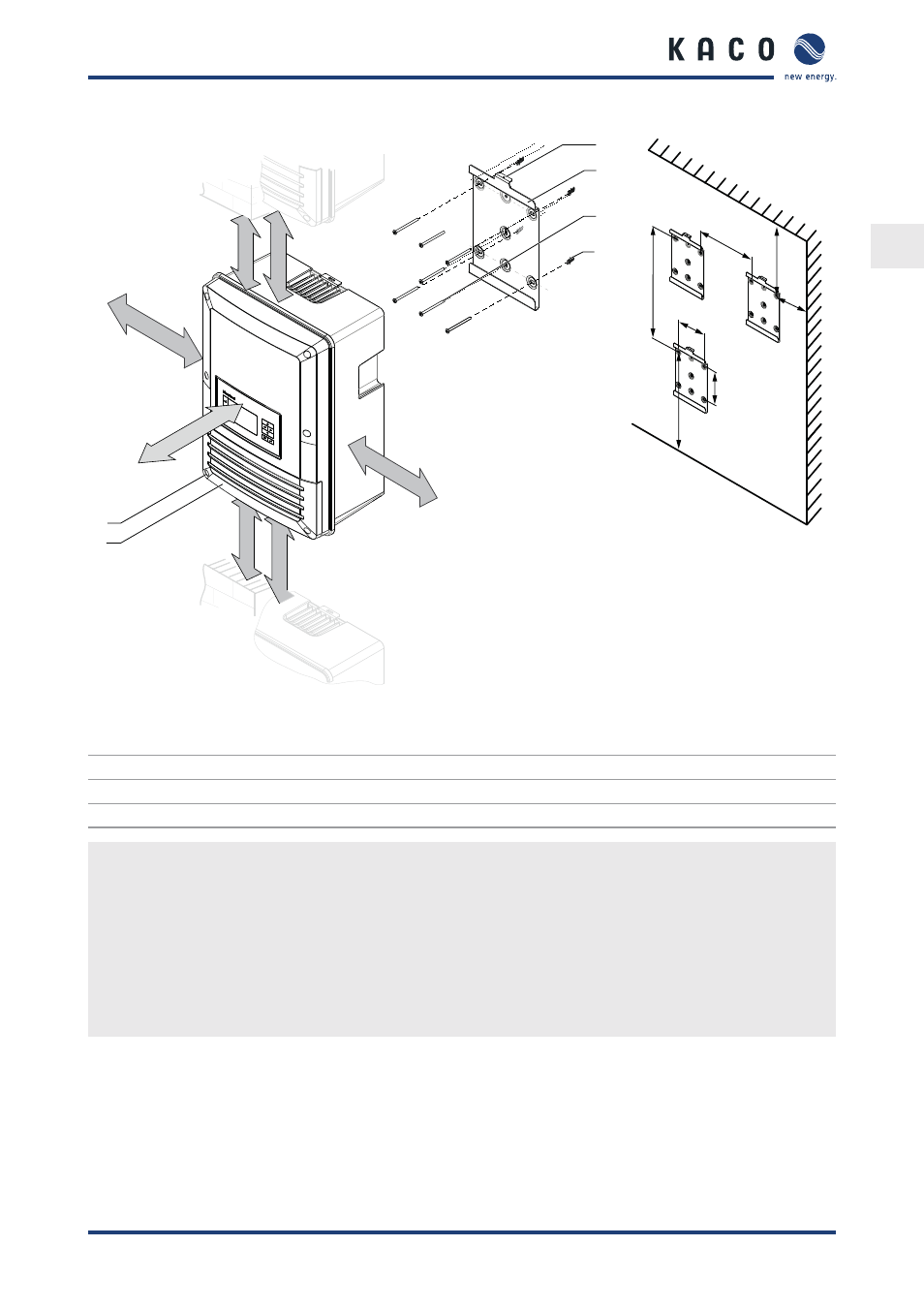

Figure 4 : Distances minimales/plaque de montage
Légende
1 Couvercle du compartiment de raccordement 4 Cheville (3x)
2 Vis de fixation (2x Torx) 5 Vis de montage (3x)
3 Pattes de suspension 6 Trou de sécurisation de l'onduleur
Pose de l'onduleur
1. Marquer la position des trous de montage à l'aide des encoches faites dans la plaque de montage.
REMARQUE : les distances minimales entre deux onduleurs ou entre l'onduleur et le plafond/sol sont déjà
prises en compte dans le schéma.
2. Fixer la plaque de montage au mur à l'aide du matériel de fixation fourni.
Veiller à bien aligner la plaque de montage.
3. Accrocher les pattes de suspension situées au dos du boîtier de l'onduleur sur la plaque de montage.
4. Fixer l'onduleur au niveau de la patte de suspension de la plaque de montage à l'aide de la vis fournie.
» L'onduleur est posé. Vous pouvez passer à l'installation.
