Manual breve de montagem (Português)
Página 76 Montagem instrução breve blueplanett 5.0TL3 - 9.0TL3
Se forem detectadas tensões estáveis, isto significa que existe um curto-circuito à terra no gerador FV ou nos
cabos de ligação ao gerador. A relação entre as tensões medidas fornece informações sobre o ponto da irregulari-
dade.
Observar também, que o gerador FV m soma apresente uma resistência de isolamento superior a 2,0 MOhm,
porque o inversor pode não alimentar se a resistência de isolamento for muito baixa.
2. Elimine todas as irregularidades antes de efectuar a ligação do gerador DC.
NOTA
Os módulos FV devem ser dimensionados de acordo com IEC 61730 Classe A para a tensão do sistema
DC, mas pelo menos para o valor da tensão de rede AC
A B

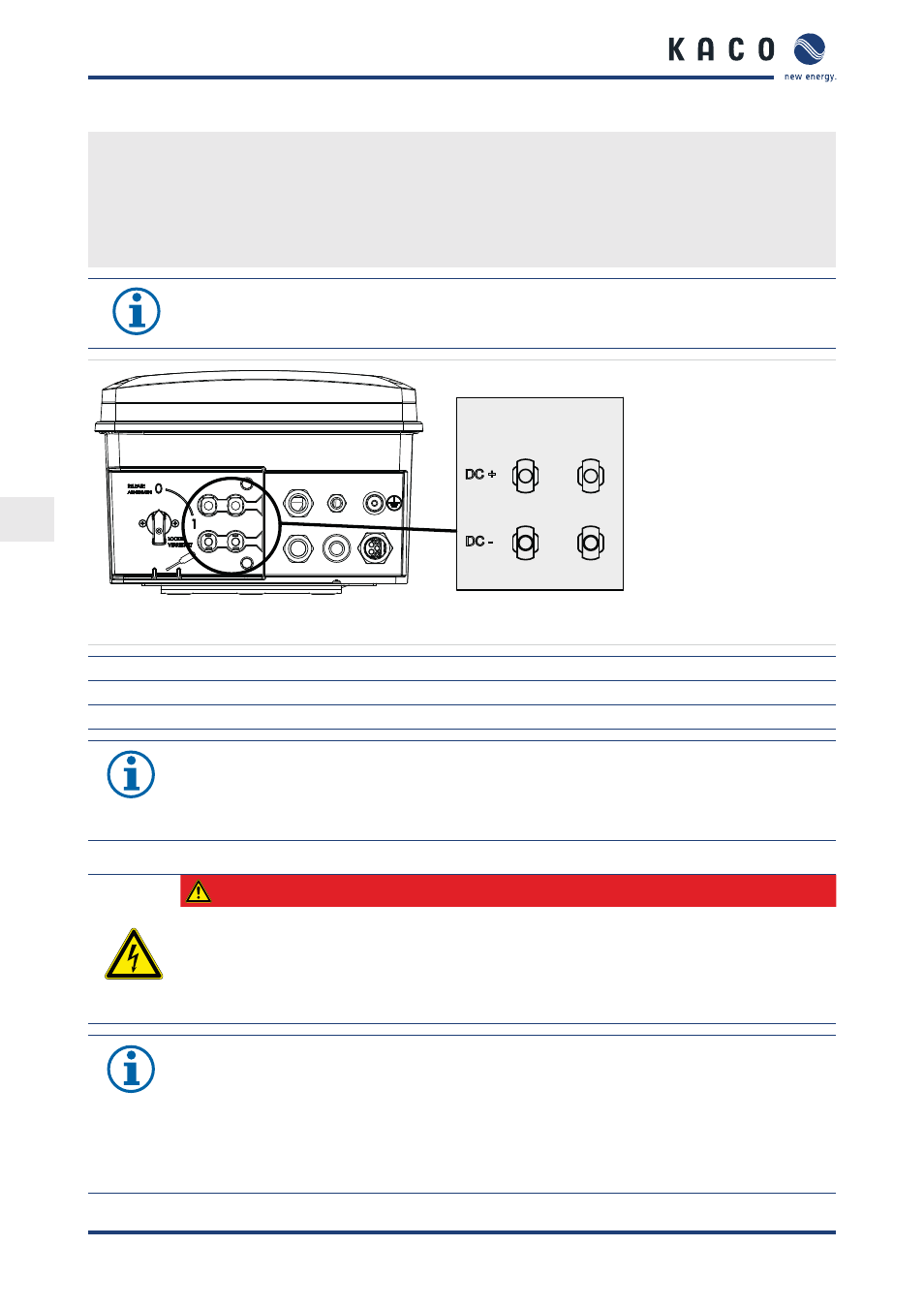

Figura 17: Ligações para os pólos DC + e DC -
Legenda
A Tracker MPP A B Tracker MPP B
Conexões CC + /CC - no Tracker MPP A Conexões CC + /CC - no Tracker MPP B
NOTA
A potência total do aparelho continua a estar limitada. Se a entrada for ligada a uma carga superior
a P(DCmáx)/2, a potência de entrada máxima da segunda. entrada reduz-se respectivamente. Tenha
atenção para que a potência de entrada máxima não seja excedida.
(7.3.3) Ligação
PERIGO
Perigo de vida devido choque eléctrico (arco eléctrico)!
Ocupação errada dos Tracker MPP leva a danos graves do inversor.
Morte ou ferimentos graves ao tocar em ligações sob tensão.
›
Garanta a possibilidade de separação de todos os pólos de cada um dos trackers MPP.
›
Respeite a ligação standard recomendada.
NOTA
Se um dos trackers MPP (A ou B) não for utilizado, o tracker MPP deve ser fechado ligado em cur-
to-circuito pois, caso contrário, poderão surgir erros durante o auto-teste do aparelho e o modo de
alimentação não poderá ser garantido. A ligação em curto-circuito do MPP-Tracker leva à avaria do
aparelho.
Use a ligação standard recomendada ou a ligação em paralelo das entradas antes de ligar um tracker
MPP em curto-circuito (ou seja, este não ser utilizado).
