CS
Zkrácený návod k obsluze (čeština)
Stručný návod k montáži zařízení blueplanett 5.0TL3 - 9.0TL3 Strana 85
Konfigurace propojovacího konektoru stejnosměrného napětí
ඣ Přípojná část je otevřena.
UPOZORNĚNÍ: Před odizolováním dbejte na to, abyste neodřízli jednotlivé vodiče.
1. Žíly pro přípojku stejnosměrného proudu odizolujte o 15 mm.
2. Izolované žíly se zakroucenými prameny pečlivě zaveďte až nadoraz.
UPOZORNĚNÍ: Konce pramenů musí být viditelné v pružině.
3. Pružinu zavřete tak, aby byla zajištěná.
4. Zasuňte vložku do objímky
5. Utáhněte kabelové šroubení pomocí vidlicového klíče 15“ momentem 2 Nm.
6. Spojte vložku s kontaktní zástrčkou.
7. Lehkým zatažením za spojku zkontrolujte správné zajištění.
» Proveďte elektrické připojení.
UPOZORNĚNÍ
Při pokládce kabelů je nutno dodržovat přípustný poloměr ohybu, který odpovídá 4násobku prů-
měru kabelu. Příliš velké ohýbací síly ohrožují krytí.
Před propojovacím konektorem je nutno podchytit všechna mechanická zatížení.
8.5.3 (7.3) Příprava elektrické přípojky
Proveďte připojení pro FV generátor a síťovou přípojku prostřednictvím připojovacího konektoru na spodní straně
střídače.
1
3
2

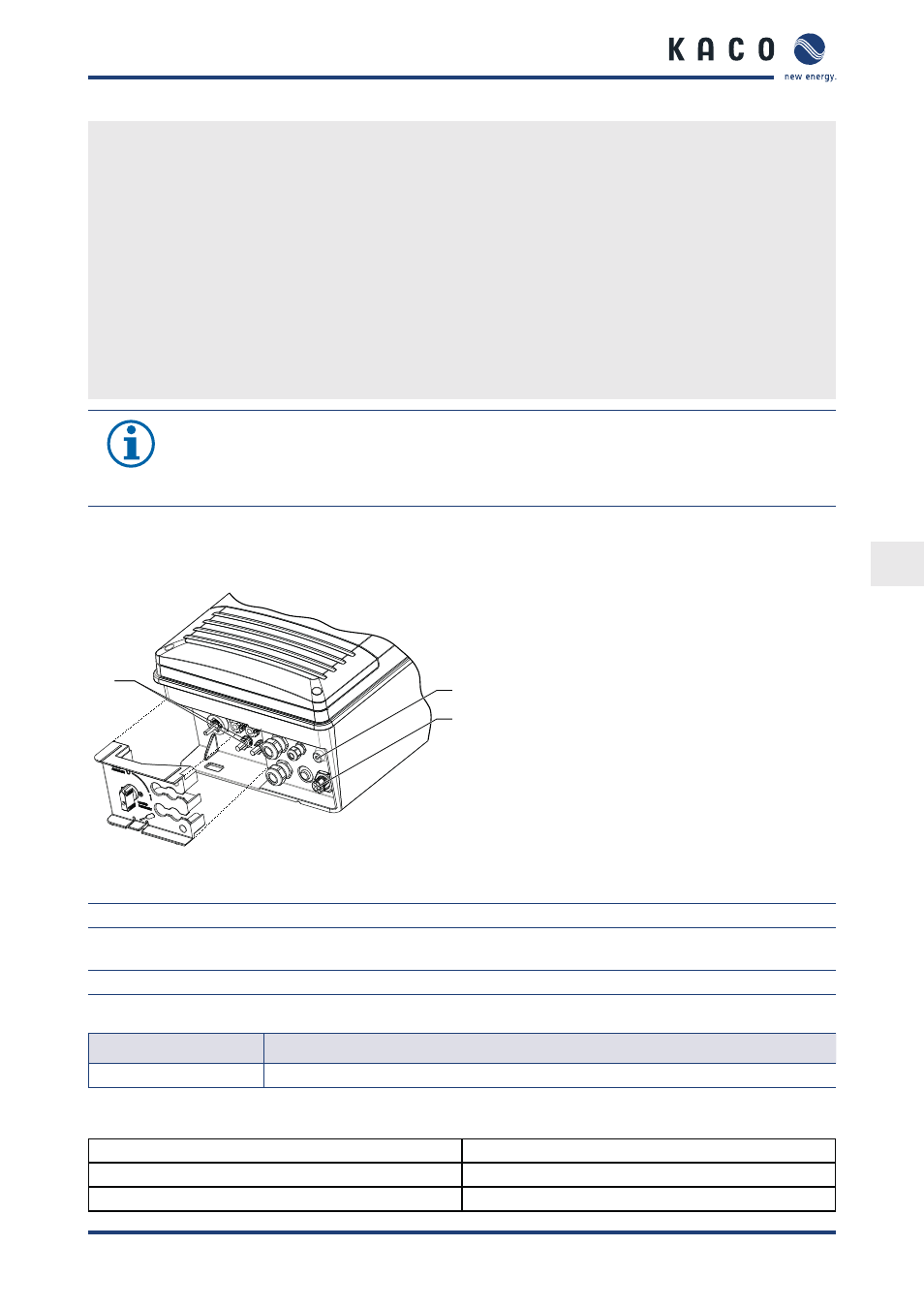

Obr. 15: Připojovací prostor: Elektrické připojení
Popis
1 Připojovací konektor stejnosměrného proudu pro FV
generátor kompatibilní s MC4
3 Připojovací zdířka střídavého proudu pro síťovou
přípojku
2 Uzemnění skříně
8.5.4 (7.4) Připojení přístroje na napájecí síť
Průřez vodiče Jištění
2,5–6,0 mm² max. 25 A při 6,0 mm²
Tabulka 1: Doporučené průřezy vodičů
Průřez vodiče, druh jištění a hodnotu jištění zvolte podle následujících rámcových podmínek:
- specifické národní normy pro instalaci - způsob položení vedení
- výkonová třída přístroje - místní teploty
- délka vodiče
