Kratka navodila za montažo (Slovensko)
Kratka navodila za montažo blueplanett 5.0TL3 - 9.0TL3
Stran 119
NAVODILO
Pri veliki upornosti napeljave, to je pri večji dolžini kabla na omrežni strani, se v načinu napajanja
poviša napetost na omrežnih sponkah razsmernika. Razsmernik nadzira to napetost.
Če napetost preseže mejno vrednost za omrežno prenapetost, specifično za državo, se razsmernik
izklopi.
›
Poskrbite za dovolj velike prereze kablov oz. za kratke dolžine kablov.
Priključitev na omrežno napetost
ඣ Vtični spojnik AC je konfiguriran.
1.
Konfigurirani vtični spojnik povežite z vtičnim spojnikom tako, da ga
zaskočite.
2. Kable položite strokovno.
»
Razsmernik je priključen na električno omrežje.

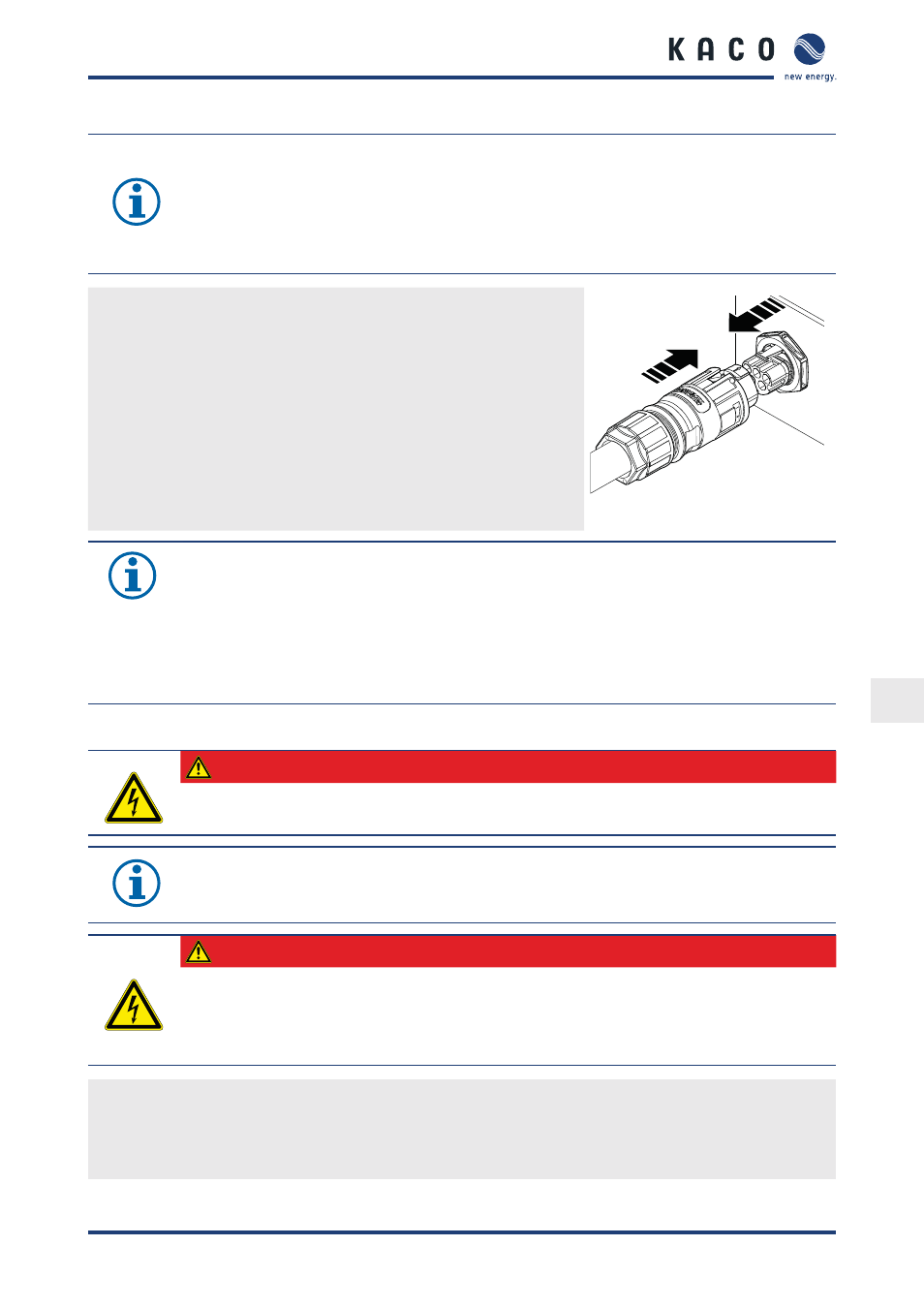

Slika 16: Vtični spojnik AC zaskočite z
vtičnim spojnikom naprave.
NAVODILO
V končni namestitvi je potrebno predvideti ločilno napravo na izmenični strani. To ločilno napravo je
potrebno namestiti tako, da je do nje vedno možno neovirano dostopati.
Če je zaradi predpisa za napeljavo potrebno zaščitno stikalo okvarnega toka, uporabite zaščitno sti-
kalo okvarnega toka tipa A.
Če imate vprašanja glede ustreznega tipa, kontaktirajte z inštalaterjem ali servisom new energy pod-
jetja KACO.
11.5.5 (7.5)
Priklop PV generatorja na napravo
NEVARNOST
Smrtna nevarnost zaradi nastanka napetosti dotika!
›
V skladu z IEC62109-1 §5.3.1 je strogo prepovedana ozemljitev priklopljenih modulov ali linij PV.
NAVODILO
Priklopljeni moduli PV morajo biti v skladu z IEC 61730, razred A, konstruirani za predvideno sistemsko
napetost DC, najmanj pa za vrednost izmenične omrežne napetosti.
NEVARNOST
Smrtna nevarnost zaradi nastanka napetosti dotika!
›
Med montažo: DC-plus in DC-minus električno ločite od ozemljitvenega potenciala (PE).
›
Razsmernik ločite od PV-generatorja z uporabo vgrajenega DC-ločilnega stikala.
›
Odklopite vtični spojnik.
Preverjanje glede zemeljskega stika
1.
Ugotovite enosmerno napetost in upor na generatorju PV za:
–
zaščitno ozemljitev (PE) in plus vod
–
zaščitno ozemljitev (PE) in minus vod
