SMA Solar Technology AG Puesta en servicio
Instrucciones de instalación SMC6-8TL-IES101040 49
6.2 Autotest según DK 5940, Ed. 2.2 (solo para Italia)
6.2.1 Inicio del autotest dando golpecitos
Puede iniciar el autotest dando golpecitos en la tapa de la carcasa. Condición previa para esto es
que la configuración de país sea Italia (IT/DK5940) o "trimmed". Siga los siguientes pasos para
comprobar el momento de desconexión:
1. Conecte el generador fotovoltaico con el inversor. El inversor solo se puede inicializar si el
generador fotovoltaico genera energía suficiente. Por lo que no es posible realizar una
comprobación de los momentos de desconexión por la noche.
2. Conecte el lado CA del inversor. Para ello debe conectar la conexión CA del cable (conector
CA o conexión directa) y/o conectar el interruptor automático del cable (fusible o fusible
automático).
3. Ahora el inversor se encuentra en la fase de inicialización, por lo que los 3 LEDs están
encendidos a la vez.
Inicie el autotest inmediatamente después de que se hayan apagado los 3 LEDs, dando
golpecitos sobre el display del inversor.

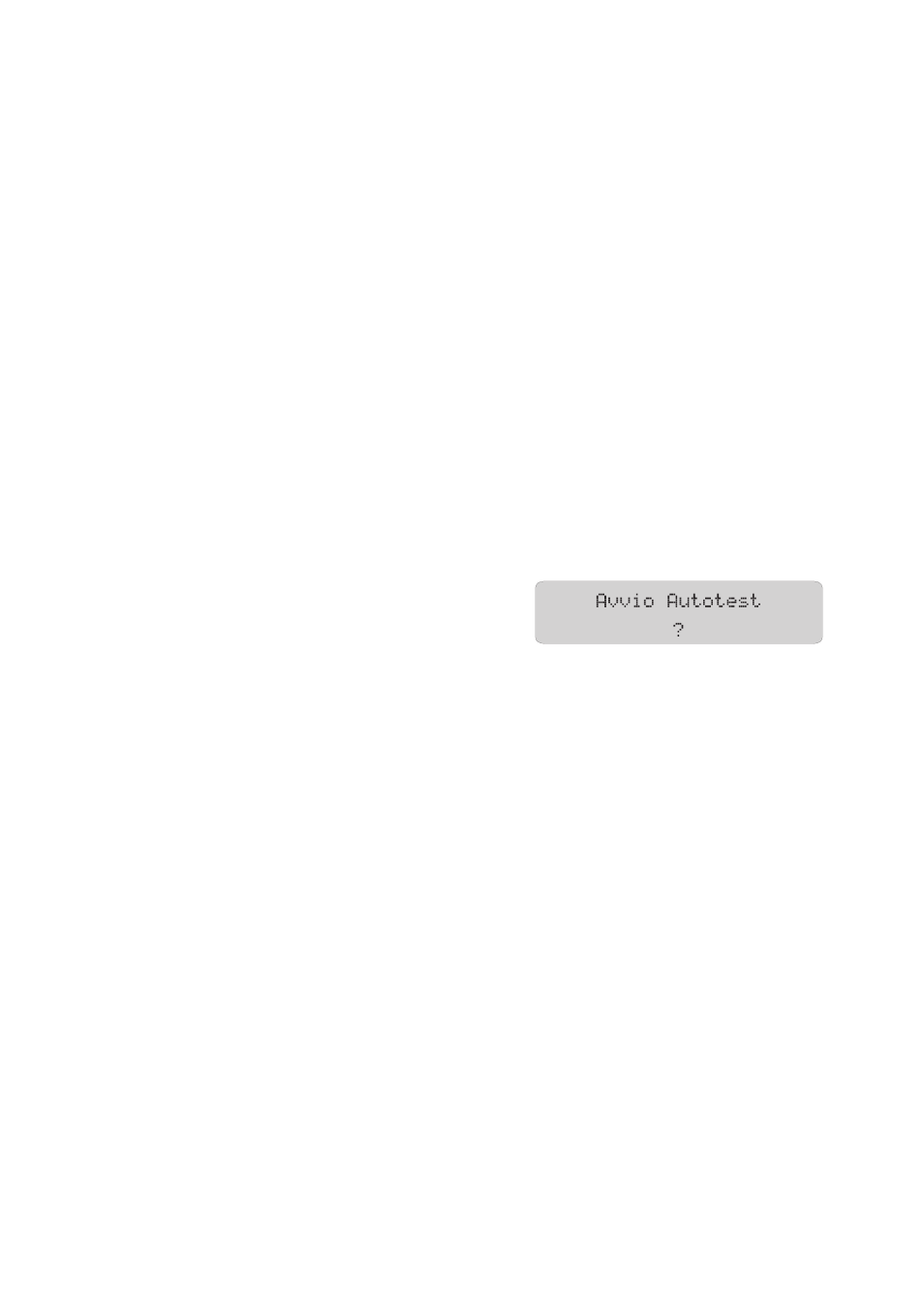

4. En el display aparece la pregunta de si quiere
iniciar la secuencia de test. Tras 30 segundos,
vuelva a dar golpecitos sobre el display para
confirmar la pregunta.
Tras haber iniciado la secuencia de test, el inversor comprobará uno tras otro los momentos de
desconexión en caso de sobretensión, subtensión, frecuencia máxima y frecuencia mínima. Durante
el test el inversor indicará en el display los valores descritos en el capítulo 6.2.2 “Desarrollo del
autotest” (Página 49).
6.2.2 Desarrollo del autotest
Anote los valores que son indicados durante la secuencia de test. Estos valores deben ser registrados
en un registro de test. Los resultados del test de los tests individuales se indicarán tres veces seguidas.
Cada aviso de display será indicado durante 10 segundos.
El autotest modifica los valores superior e inferior de desconexión para cada función de protección
linealmente con un cambio de 0,05 Hz/s y 0,05 Vn/s para la monitorización de la frecuencia y de
la tensión. En cuanto el valor de medición real queda fuera del rango admisible (valor de
desconexión modificado) el inversor se desconecta de la red. De esta forma el inversor averigua el
tiempo de reacción y se autoexamina.
