SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SMC6-8TL-IES101040 43
Procedimiento
1. Abra el inversor tal y como se describe en el capítulo 7.2 “Abrir el inversor” (Página 54).
2. Introduzca el cable en cada uno de los inversores.
Para ello utilice uno de los dos racores atornillados para cables (F) de la derecha.
3. Conduzca el cable a lo largo de la vía (E) hasta el bloque de bornes (B).
4. Conectar a tierra el apantallamiento del cable en cada inversor a la conexión a tierra (D).
5. Proveer los conductores de los cables positivos y negativos con puntas en cada inversor.
6. Conectar los polos positivo y negativo a los bornes
roscados correspondientes.

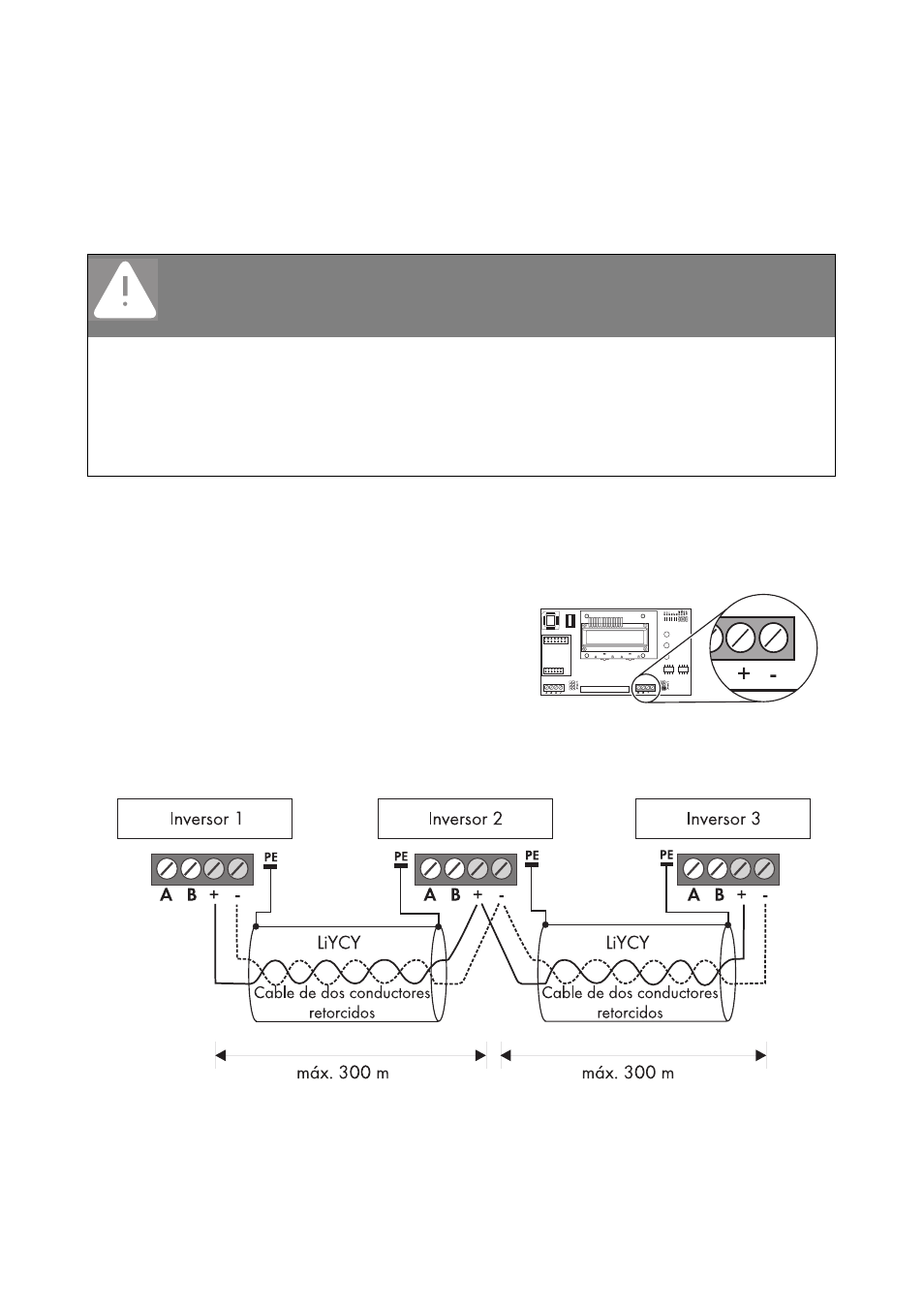

7. Para conectar los tres inversores entre sí, tiene que juntar los cables positivo y negativo de los
otros dos inversores en el bloque de bornes del inversor del medio.
La longitud del cable entre 2 inversores no puede superar los 300 m.
¡PELIGRO!
¡Peligro de muerte por alta tensión, en caso de fallo del cable del SMA Power
Balancer!
• Pase el tubo de silicona suministrado por los cables positivo y negativo en cada
inversor.
• Corte el tubo de silicona según la medida requerida.
• El tubo de silicona debe envolver por completo el cable en el interior de la carcasa
del inversor.
