SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
SMC6-8TL-IES101040
21
5 Conexión eléctrica
5.1 Esquema del área de conexiones
5.1.1 Vista exterior

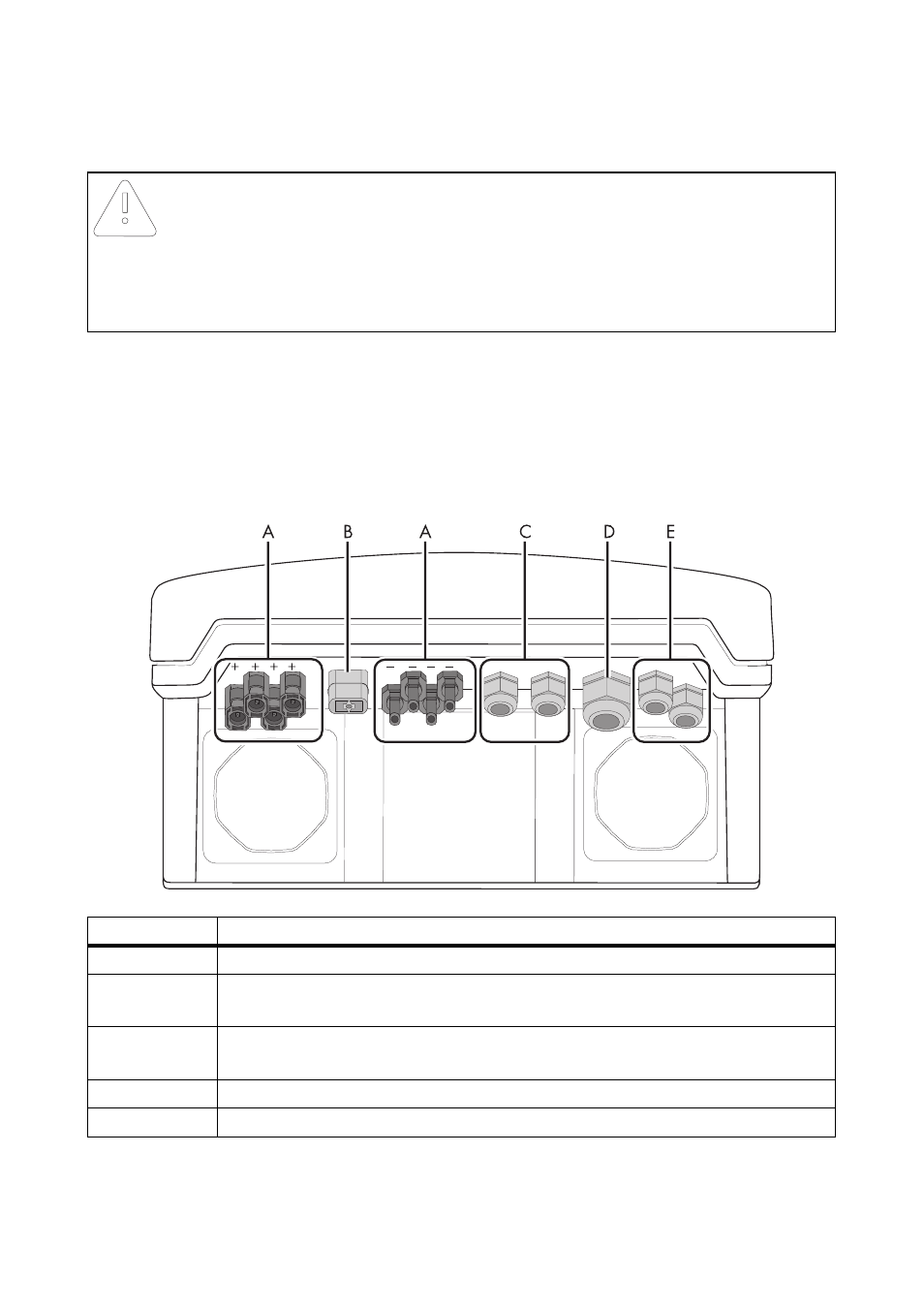

La siguiente figura muestra la asignación de las áreas de conexión individuales en el lado inferior del
inversor.
¡PRECAUCIÓN!
¡El inversor puede resultar dañado a causa de descargas electrostáticas!
Los componentes en el interior del inversor pueden sufrir daños irreversibles a causa de
descargas electrostáticas.
• Conéctese a tierra antes de tocar cualquier componente.
Componente Descripción
A
Conectores CC para la conexión de los strings fotovoltaicos
B
Conector hembra para la conexión del seccionador de carga de CC Electronic
Solar Switch (ESS)
C
Racor atornillado para la comunicación opcional por RS485 o radiotransmisión
(PG16)
D
Racor atornillado para la conexión a red (CA) (12 mm … 25 mm)
E
Racores atornillados para SMA Power Balancer
