Conexión eléctrica SMA Solar Technology AG
44 SMC6-8TL-IES101040 Instrucciones de instalación

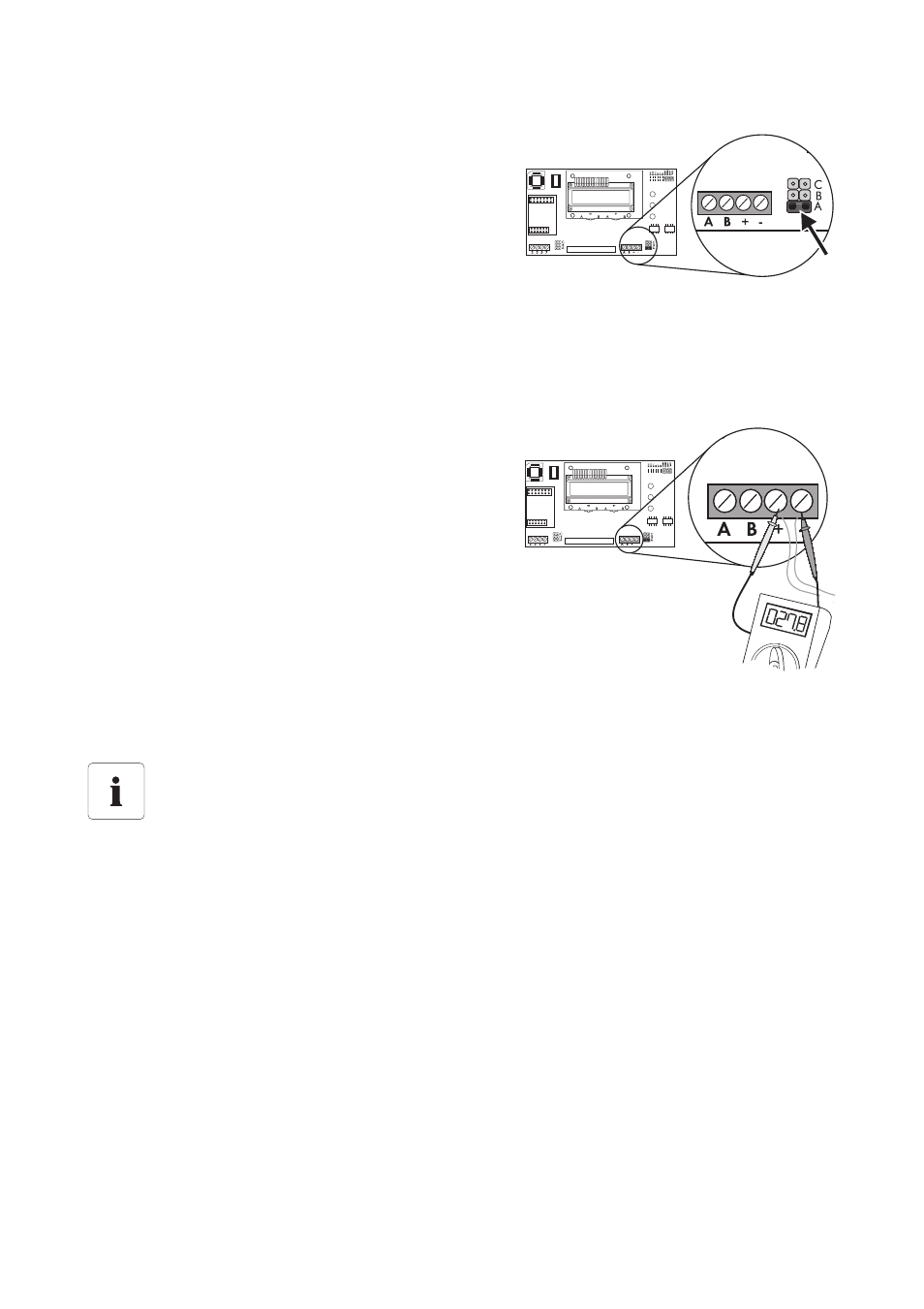

8. Colocar solo en el inversor del medio (el inversor
con 2 conductores por borne), uno de los puentes
suministrados en el conector inferior de los
conectores que aparecen en la figura a la derecha.
¡No conecte los puentes en la conexión más
inferior de los otros dos inversores!
o
Puentee los bornes roscados A y B en el inversor
central con un puente de alambre.
¡No puentee los bornes roscados A y B en los otros
dos inversores!
9. Mida, en el inversor central, la resistencia entre los
polos positivo y negativo del bloque de bornes.
☑ Si la resistencia es de aprox. 27,8 k Ω
(± 370 Ω ), el SMA Power Balancer está
conectado correctamente. En caso contrario
compruebe el cableado.
10. Cierre todos los inversores según se describe en el capítulo 7.3 “Cerrar el inversor”
(Página 58).
Conexión con un Sunny Mini Central 9000TL, 10000TL o 11000TL
Para poder conectar el SMA Power Balancer con un Sunny Mini Central 9000TL,
10000TL o 11000TL, el Sunny Mini Central 6000TL, 7000TL o 8000TL deberá estar
equipado con un borne de conexión especial. La conexión de los 3 inversores se realiza
mediante un cable de conexión especial.
Puede solicitar el borne y el cable de conexión a SMA Solar Technology AG o a su
proveedor. En el capítulo 12 “Accesorios” (Página 89) encontrará los números de pedido
correspondientes.
